22-02-2014, 21:35

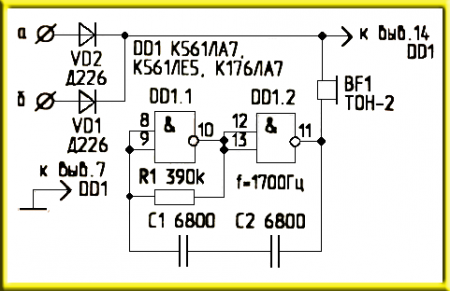

Сигнализаторы для автомобиля своими руками.  Сигнализатор открытых дверей. Основа схемы представляет собой простейший мультивибратор, собранный на транзисторах VT1 и VT2. Транзистор VT3 - усилительный каскад, нагрузкой которого является излучатель BF1, сопротивление которого может лежать в пределах от 50 до 1600 Ом. Напряжение для питания сигнализатора берется с диодного моста, который подключен к лампе освещения салона автомобиля. Схема сигнализатора изображена на рисунке 1.  В настройках и наладке схема не нуждается, если детали исправны, работает сразу. Использование диодного моста для питания сигнализатора позволяет не беспокоиться о соблюдении полярности подключения. Сигнализатор работоспособен при большом разбросе питающего напряжения от 5 до 15 вольт. Подбором емкости С1 и резистора R2, а так же С2 и R4 можно изменить тональность звука и период его прерывания. Таким образом, при открытии двери или багажника, когда загорится салонная лампа автомобиля, сигнализатор будет издавать не слишком громкий прерывистый сигнал. Сигнализатор движения автомобиля задним ходом. Произведя небольшую доработку вышеописанной схемы, т.е. заменить транзистор VT3 КТ315Б на КТ603Б, и вместо головки излучателя BF1 поставить небольшой динамик ВА1, это устройство вполне может служить в качестве сигнализатора движения автомобиля задним ходом. Габариты схемы позволяют смонтировать устройство в любой компактной пластиковой коробочке. Например, подойдет футляр мыльницы, или что-то подобное, и закрепить ее в районе заднего бампера около фонарей, подключив два провода: один к центральному контакту лампы заднего хода, это белый фонарь в блоке, а второй прикрутить на корпус автомобиля, это будет минусовой провод. Схема доработки изображена на рисунке 2.  Громкости звука оказывается вполне достаточно, чтобы привлечь внимание пешеходов, его хорошо слышно на удалении от автомобиля до 15…20 метров. Сигнализатор работы поворотников. Зачастую можно видеть на дорогах, когда не внимательный водитель при неисправном возвратном устройстве переключателя после совершения маневра забывает выключить сигнал поворота, и продолжает ехать с мигающими сигналами пока не опомнится, или не начнет совершать следующий маневр. Естественно, такая ситуация не только вводит в заблуждение остальных водителей, но и может привести к более серьезным последствиям. Избавиться от такой невнимательности поможет простое устройство, издающее звуковой сигнал при включении поворота в любую сторону. Схема представлена на следующем рисунке.  На микросхеме DD1 собран обычный генератор звуковой частоты, седьмая ножка которой подключается к любой точке кузова автомобиля, т.е. к массе, а входа, обозначенные на схеме точками “а” и “б”, идут в рулевую колонку к переключателю сигналов поворота. Обмотка излучателя BF1 имеет сопротивление не меньше 1600 Ом, чтобы не создавать чрезмерную нагрузку на выходной логический элемент DD1.2. Сигнализатор движения задним ходом. (Вариант 2) Рассмотрим еще один вариант сигнализатора движения автомобиля задним ходом (схема ниже).  Как видите на схеме, сигнализатор представляет собой два последовательно включенных генератора. Оба генератора собраны на одной микросхеме К561ЛН2. Первым генератором формируются импульсы прямоугольной формы, которые управляют вторым генератором. Когда на выходе первого генератора присутствует сигнал высокого уровня с длительностью 0,45 секунды, второй генератор не работает. При низком уровне сигнала на выходе первого генератора (длительность 0,55 секунды), второй формирует прямоугольные импульсы, частота которых составляет 400 герц. На выходе второго генератора стоит транзистор VT1, он усиливает выходной сигнал по току, а его нагрузкой является динамическая головка. Для подбора нужного тона звучания можно изменить номинал емкости С2. Увеличение номинала этого конденсатора приведет к повышению тона звука, издаваемого сигнализатором. От номинала емкости С1 зависит скважность, т.е. время прерывания звука. Печатная плата сделана из одностороннего фольгированного стеклотекстолита (изображение под схемой). После изготовления плата помещается в коробку подходящего размера (можно пластмассовую), а для большей устойчивости к грязи и влаге плату можно залить парафином, или посадить крышку коробки на герметик. Подключение такое же как и в предыдущей версии сигнализатора, к лампе включения заднего хода. Попалась на глаза еще одна вырезка из журнала, ее переписывать мы не будем, лучше прочитать статью в исходном варианте. Скан статьи на следующем изображении:  *********************
