Простое ЗУ для автомобильного аккумулятора. Схема.

Схема простого зарядного устройства для АКБСхема простого зарядного устройства для АКБ


В этой статье мы хотим представить вам схему не сложного зарядного устройства для автомобильных аккумуляторных батарей с регулировкой зарядного тока по первичной обмотке понижающего трансформатора. Пределы регулирования зарядного тока от 0 до 10 Ампер. Принципиальная схема показана на рисунке ниже:

Простое ЗУ для 12В АКБ_схемаПростое ЗУ для 12В АКБ_схема


В регуляторе зарядного тока применен однопереходной транзистор КТ117Б (VT1), он обеспечивает фазное управление симистором КУ208Г (VS1), который в свою очередь регулирует подачу напряжения на первичную обмотку трансформатора Т1. На транзисторе КТ829А (VT2) собран узел, контролирующий напряжение на заряжаемом аккумуляторе. При достижении напряжения порога 14,2…14,3 Вольта открытие VT2 приведет к закрытию тиристора КУ202М (VS2), подача зарядного тока прекратится.

Для настройки порога отключения зарядного устройства, на его выход подают напряжение от полностью заряженного аккумулятора (или от другого источника) 14,2…14,5 Вольт, и путем регулировки подстроечного резистора R12 добиваются открытия транзистора VT2.

Обратите внимание на резистор R2 схемы блока регулятора, он обозначен звездочкой. Это означает то, что его необходимо будет подобрать при настройке зарядного устройства таким образом, чтобы симистор VS1 был открыт полностью, обеспечивая максимальный зарядный ток, при вывернутом на минимальное сопротивление потенциометра R1. На этом вся настройка зарядного устройства заканчивается.

Трансформатор Т1 должен быть достаточной мощности, чтобы обеспечить на выходе ток до 10 Ампер. Первичная обмотка рассчитана на напряжение 220 Вольт, вторичная – на 30 Вольт с отводом от середины, то есть 2 х 15 Вольт.
Очень подробно расчет трансформатора описан в статье:

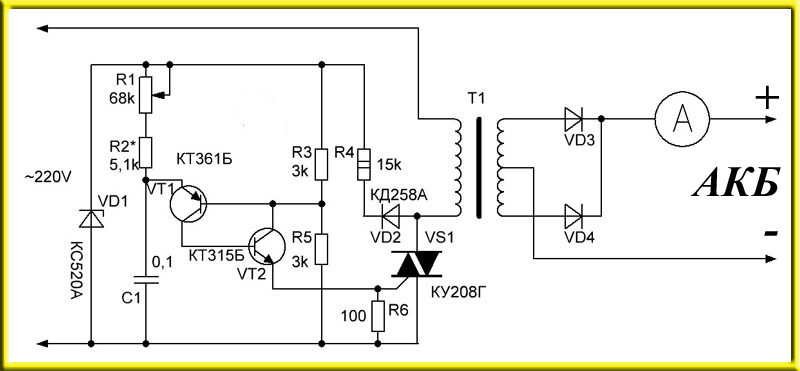

И еще одно, некоторые радиолюбители сталкиваются с отсутствием возможности приобретения нужных компонентов, в частности речь идет о транзисторе КТ117Б. В этом случае его можно заменить парой маломощных транзисторов разной проводимости КТ315Б и КТ361Б. Смотрите пример такой замены ниже:

Простое ЗУ для 12В АКБ_замена КТ117БПростое ЗУ для 12В АКБ_замена КТ117Б


На этом все, удачных вам результатов в повторении схемы.
