1-02-2017, 22:12
Гитарный комбик APEX G100.

Собираем гитарный комбик APEX G100Собираем гитарный комбик APEX G100

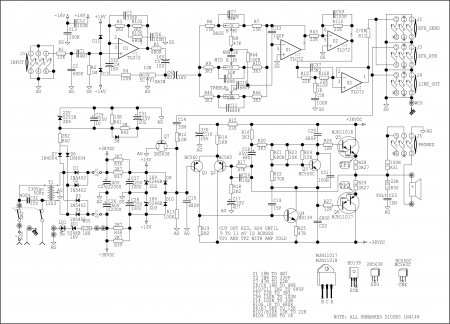

В статье представлена принципиальная схема и печатная плата усилителя для гитары APEX G100. Принципиальная схема гитарного комбика:

APEX Guitar_принципиальная схемаAPEX Guitar_принципиальная схема


Узел предварительного усилителя и темброблок построены на операционных усилителях TL072. Усилитель мощности собран на транзисторах MJH11017 + MJH11018. Также в выходном каскаде усилителя мощности можно использовать такие пары Дарлингтона, как BDW83D/BDW84D, TIP142/TIP147, MJ11015/MJ11016. При переводе оригинального текста статьи с боснийского языка было понятно, что автор содрал схему с какого то заводского комбика TRAYNOR, стоимостью в 1000 баксов, и что родные выходные транзисторы были установлены TIP142/TIP147.

На принципиальной схеме можно увидеть текст “CUT OUT R23, R24 UNTIL 9...11 mV IS ACROSS TP1 AND TP2 WITH AMP COLD”, это относится к настройке тока покая транзисторов выходного каскада, то есть, по очереди отключать (откусывать) резисторы R23 и R24 до получения падения напряжения между контрольными точками TP1 и TP2 в пределах от 9 до 11 mV, это будет соответствовать току покоя примерно 20 mA.

Ниже представлены два исходных изображения печатной платы, по которым рисовалась ЛЕЙКА:


APEX bas guitar _ исходник платыAPEX bas guitar _ исходник платы

APEX bas guitar PCB_исходникAPEX bas guitar PCB_исходник


Плата в формате LAY6 выглядит так:

APEX BAS GUITAR AMP LAY6APEX BAS GUITAR AMP LAY6


Фото-вид печатной платы LAY6 формата:

APEX BAS GUITAR AMP LAY6 FOTOAPEX BAS GUITAR AMP LAY6 FOTO

APEX BAS GUITAR AMP LAY6_расположение элементовAPEX BAS GUITAR AMP LAY6_расположение элементов


Питание на операционные усилители подается с параметрических стабилизаторов, образованных токоограничивающими резисторами и стабилитронами на 16 Вольт.

На плате установлены 4 регулятора, это VOLUME (громкость), и трехполосный регулятор тембра (BASS, MID, TREBLE). Светодиод загорается при включении питания. Так же на плате установлены 5 разъемов 6,3 mm, это:

• INPUT – входное гнездо для гитары.
• PHONES – гнездо для подключения наушников, при включении которых отключается динамик.
• LINE OUT – гнездо линейного выхода.
• Гнезда EFX SEND и EFX RET – образуют петлю для подключения педалей (эффектов).

Так же как и в исходной печатной плате LAY6 позволяет установить фильтрующие емкости блока питания двух типов, это лежачие с выводами с противоположных сторон, так и вертикального исполнения (2200mF/50V).

Плата выполнена на одностороннем фольгированном стеклотекстолите, размер – 100 х 270 mm.


Список элементов схемы APEX G100:


Микросхемы:

• U1, U2 – TL072 – 2 шт.

Транзисторы:

• Q1, Q2 – BC560 – 2 шт.
• Q3 – BC550C – 1 шт.
• Q4 – BD139 – 1 шт.
• Q5 – MJH11018 – 1 шт.
• Q6 – MJH11017 – 1 шт.
• Q7 – 2N5638 – 1 шт.

Резисторы:

• R1, R12, R23, R41 – 10k – 4 шт.
• R2, R42 – 1M – 2 шт.
• R3, R18, R19, R40, R105 – 2k2 – 5 шт.
• R4 – 100R – 1 шт.
• R5, R21, R106 – 680R – 3 шт.
• R6, R7, R24 – 15k – 3 шт.
• R8, R17 – 47k – 2 шт.
• R9, R10, R16, R20, R45, R46 – 3k3 – 6 шт.
• R11, R22 – 270R – 2 шт.
• R13, R44 – 100k – 2 шт.
• R14 – 1k8 – 1 шт.
• R15, R43, R107, R108, R110 – 22k – 5 шт.
• R25 – 47R – 1 шт.
• R26, R27 – 12R – 2 шт.
• R28, R29 – 0R27 / 5W – 2 шт.
• R30 – 22R/0,5W – 1 шт.
• R31 – 100R/5W – 1 шт.
• R35 – 1k8/0,5W – 1 шт.
• R36, R37, R38, R39 – 2k7/0,5W – 4 шт.
• R109 – 1k – 1 шт.

Переменные резисторы:

• VOLUME – C10K – 1 шт.
• BASS, MID, TREBLE – 50K – 3 шт.

Конденсаторы:

• C1 – 4n7 – 1 шт.
• C2, C10, C11, C15, C20, C22 – 680pF – 6 шт.
• C3 – 330pF – 1 шт.
• C4, C16 – 33mF/16V – 2 шт.
• C5, C6 – 10mF/16V – 2 шт.
• C12, C13, C21, C56, C58 – 100n – 5 шт.
• C7 – 22n – 1 шт.
• C8, C9 – 6n8 – 2 шт.
• C14 – 33n – 1 шт.
• C17 – 4,7mF/10V – 1 шт.
• C18 – 68mF/25V – 1 шт.
• C19 – 15pF – 1 шт.
• C23 – 10n – 1 шт.
• C24 – 10pF – 1 шт.
• C25, C26 – 2200mF/50V – 2 шт.
• C27, C28 – 100mF/25V – 2 шт.
• C29 – 1mF/50V – 1 шт.
• C31 – 2,2mF/25V – 1 шт.
• C32 – 22n/400V – 1 шт.
• C33, C59 – 100pF – 2 шт.
• C57 – 3n3 – 1 шт.

Диоды, стабилитроны:

• D1, D2, D3, D4 – 1N5402 – 4 шт.
• D6, D7 – 1N4004 – 2 шт.
• D8, D9, D10, D11, D12 – 1N4148 – 5 шт.
• ZD1, ZD2, ZD3 – Zener 16V (5246B) – 3 шт.
• ZD4 – Zener 22V (5251B) – 1 шт.
• LD1 – Красный светодиод – 1 шт.

Остальное:

• Трансформатор с двумя вторичными обмотками по 30 Вольт, ток 5 Ампер.
• Предохранители 5А + колодки под установку на плату – 2 шт.
• Гнезда под JECK 6,3 mm под монтаж на плату – 5 шт.

Ну и еще одна небольшая “плюшка” к статье, если нужно принудительное охлаждение радиатора выходных транзисторов, можно собрать простое устройство контроля оборотов вентилятора по схеме от того же APEX:


APEX Fan Control_схема контроля вентилятораAPEX Fan Control_схема контроля вентилятора


LAY6 и фото-вид платы Fan Control показаны ниже:

APEX FAN Control LAY6APEX FAN Control LAY6

APEX FAN Control LAY6 FOTOAPEX FAN Control LAY6 FOTO


Вид платы гитарного усилителя в сборе:

Плата G100 в сборе_сторона элементовПлата G100 в сборе_сторона элементов


Платы APEX G100 и APEX Fan Control находятся в одном файле LAY6 формата, но в отдельных вкладках. Размер файла архива с материалами по этой статье – 2,6 Mb.
