22-06-2017, 21:03
Педаль Sparklehorn.
Гибрид эффектов овердрайв и делэй.


Sparklehorn_Overdrive_Delay_GibridSparklehorn_Overdrive_Delay_Gibrid


Наша библиотека гитарных педалей пополнилась еще одной примочкой Sparklehorn, которая представляет собой гибрид overdrive/delay. Перегруз регулируется переменным резистором, установленном в цепи обратной связи входной половины микросхемы IC1. Далее следует активный регулятор тембра и пассивный регулятор громкости на выходе. Делей построен на микросхеме PT2399. Овердрайв может быть использован независимо от части цепи задержки за счет уменьшения смешивания сигнала до минимума, так же как и делей может быть использован с минимальным перегрузом выкрутив ручку GAIN до минимума. Принципиальная схема педали Sparklehorn Overdrive/Delay:

SparkleHorn_принципиальная схемаSparkleHorn_принципиальная схема


Если при максимальном GAIN не удается убрать DELAY до минимума, номинал потенциометра MIX можно увеличить с 50 до 100kB.

Исходники печатной платы педали Sparklehorn:


SparkleHorn_плата_сторона дорожекSparkleHorn_плата_сторона дорожек

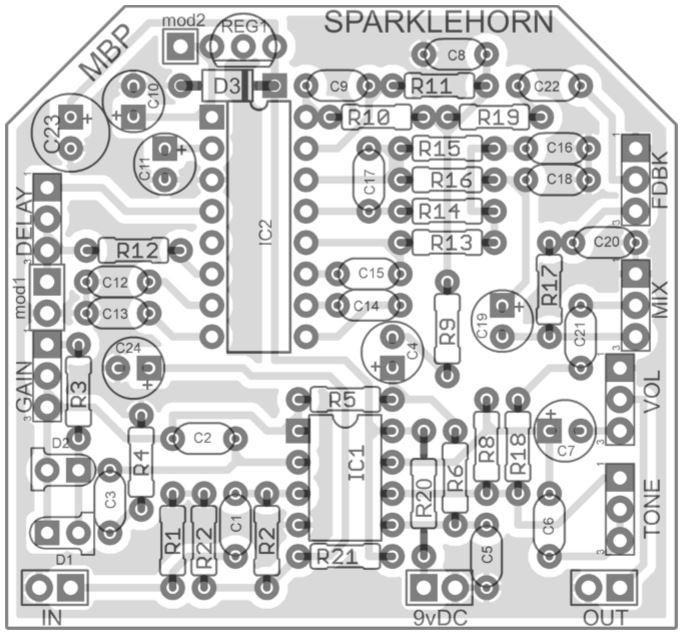

Расположение элементов на плате:

Sparklehorn_плата_сторона деталейSparklehorn_плата_сторона деталей


Вид печатной платы педали Sparklehorn формата LAY6:
Sparklehorn_Overdrive_Delay_LAY6Sparklehorn_Overdrive_Delay_LAY6

Sparklehorn_Overdrive_Delay_LAY6_fotoSparklehorn_Overdrive_Delay_LAY6_foto


Внешние соединения с платой педали показаны ниже:

SparkleHorn_внешние соединения с платойSparkleHorn_внешние соединения с платой


Остальные потенциометры подключаются аналогично DELAY показанному на рисунке.

На следующем изображении показаны сверления корпуса педали для установки разъемов, кнопки и регуляторов:


SparkleHorn_сверловка корпусаSparkleHorn_сверловка корпуса

Список элементов:


Резисторы:

• R1, R2 – 1M – 2 шт.
• R3, R5, R9, R10, R11, R13, R14, R18, R21, R22 – 10k – 10 шт.
• R4, R6, R16 – 1k – 3 шт.
• R8 – 47k – 1 шт.
• R12 – 7k5 – 1 шт.
• R15 – 20k – 1 шт.
• R17 – 2k – 1 шт.
• R19 – 5k1 – 1 шт.
• R20 – 100R – 1 шт.

Конденсаторы:

• C1, C6, C22 – 22n – 3 шт.
• C2 – 100p – 1 шт.
• C3 – 220n – 1 шт.
• C4, C7, C19 – 1mF (электролит) – 3 шт.
• C5 – 33n – 1 шт.
• C8 – 4n7 – 1 шт.
• C9, C17 – 2n2 – 2 шт.
• C10, C24 – 10mF (электролит) – 2 шт.
• C11 – 47mF (электролит) – 1 шт.
• C12, C13, C14, C15, C21 – 100n – 5 шт.
• C16 – 15n – 1 шт.
• C18 – 10n – 1 шт.
• C20 – 47n – 1 шт.
• C23 – 100mF (электролит) – 1 шт.

Микросхемы:

• IC1 – TLC2272 (2262) – 1 шт. (можно поставить TL072 или JRC4558)
• IC2 – PT2399 – 1 шт.
• REG1 – 7805 – 1 шт.

Переменные резисторы:

• GAIN – A500k – 1 шт.
• TONE, DELAY – B25k – 2 шт.
• FDBK, MIX – B50k – 2 шт. (MIX можно поставить B100k)
• VOLUME – A100k – 1 шт.

R17 и C20 влияют на общий тон повторов задержки. Если хотите, экспериментируйте, R17 в пределах 470R...2k, C20 в пределах 10n...47n.

Материалы по сборке педали Sparklehorn Overdrive/Delay находятся в архиве доступном для скачивания. Размер файла – 0,72 Mb.
