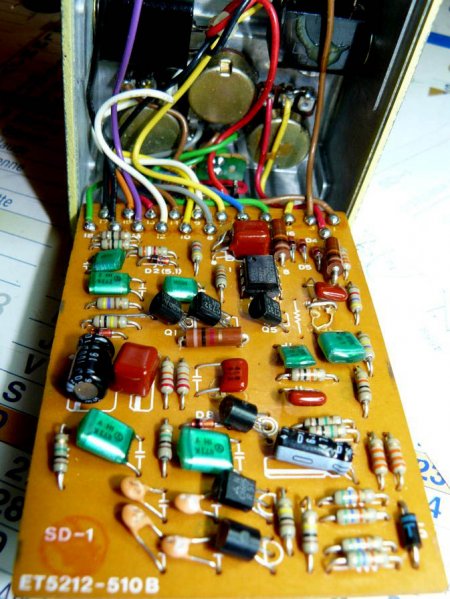

Собираем клон гитарной примочки Boss SD-1 Super Overdrive.  В статье рассмотрена широко известная среди гитаристов примочка BOSS SD-1 Super Overdrive. Физический принцип у Overdrive такой же, как и у Distortion, то есть сигнал искажается путем ограничения его по амплитуде. Разница заключается в том, что у Overdrive обрез синусоиды осуществляется не ступенькой, а плавно, для наглядности посмотрите картинку ниже:  В общем, Overdrive вносит soft clipping, на картинке показан желтым цветом, поэтому и величина искажения напрямую зависит от того, насколько вы сильно “брямкните” по струнам, ну а Distortion будет искажать сигнал в независимости от его уровня. Идем дальше. Питание осуществляется от батареи 9 Вольт типа “Крона”, либо от сетевого адаптера. Схема имеет малое токопотребление, и составляет примерно 6 мА. Как видно на первой картинке, схема имеет три регулятора: уровня, тона и драйва (величины искажения). Включение/выключение эффекта производится с помощью педали, но при повторении схемы можно просто вывести кнопку типа DPDT. Светодиод загорается при включении эффекта. И так, принципиальная схема SD-1 Super Overdrive. Изначальная схема выглядит следующим образом: Для увеличения картинок кликайте на изображениях.  Вроде бы все нормально, но некоторые элементы плоховато читаются, поэтому схему пришлось перерисовать в программе Splan7, вот что получилось:  Схема собрана на сдвоенном операционном усилителе 4558D в корпусе DIP-8, внешний вид и расположение выводов смотри на следующем изображении:  Полевой транзистор 2SK30-A, справка ниже:  Транзистор NPN структуры С1685:  При неимении в наличии транзистора 2SC1685, можно попробовать заменить его на 2SC1684, 2SC945, ВС238 или на крайний случай КТ3102Д. Печатная плата эффекта Super Overdrive разработана в программе Sprint Layout, LAY-вид показан ниже:  Фото-вид печатной платы Super Overdrive SD-1:  Что можно доработать. ● Электролитический C10 1мкФ заменить на металлопленочный; ● Электролитический C7 1мкФ заменить на металлопленочный; ● R6 4,7кОм заменить на 2,4 кОм металлопленочный для увеличения искажений; ● Конденсатор C3 0,047 мкФ заменить на 0,1 мкФ металлопленочный – повышение басов; ● Конденсатор C2 0,018 мкФ заменить на 0,1 мкФ металлопленочный; ● Резистор R2 470 кОм заменить на 620 кОм металлопленочный – чуток увеличится входное сопротивление; ● Для сглаживания искажений можно параллельно диоду D4 установить дополнительный конденсатор емкостью 47…51 pF, наподобие того, как сделано в педали Tube Screamer TS-9.  На одном из зарубежных сайтов предлагалось вместо диода D6 использовать переход какого-нибудь германиевого транзистора. Если этот транзистор PNP структуры, тогда эмиттер будет анодом, а база катодом. С их слов, получается не плохой результат в плане искажений, вносимых педалью. Фото потрохов педали:   Надеемся, что этой информации вам будет достаточно, чтобы сделать копию BOSS SD-1 Super Overdrive своими руками, ну а весь материал, включающий в себя схему, плату в LAY6 формате и даташиты на элементы вы можете скачать одним файлом по прямой ссылке с нашего сайта. Размер архива – 1,7 Mb. Удачного конструирования.
