выложите пожалусто подключение кнопок и разъемов

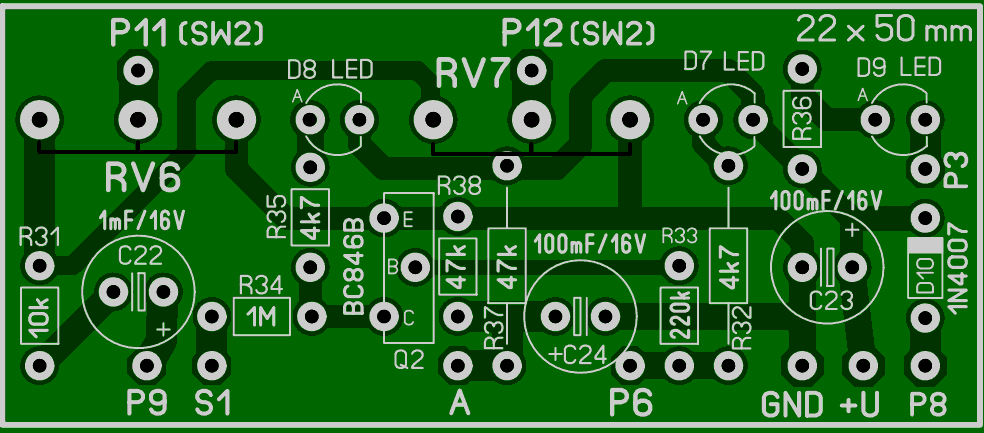

По сути это и будет принципиальная схема педали. Все же просто... Как на схеме, так и в лейках есть точки P1, P2, P3 и т.д. Например берем входной разъем, сигнальный припаиваем к P2, общий к P1 (входной разъем должен быть СТЕРЕО). Берем разъем питания - плюсовой на маленькую плату к P8, минусовой на свободную группу контактов входного разъема таким образом, чтобы минус батарейки подключался к схеме только при вставленном джеке шнура от гитары. С кнопками тоже не проблема, цоколевку кнопки добавил в статью.

Уже набил все элементы и дошел до стадии соединений и разъёмов,но никак не могу раздуплиться из-за не досконального знания чтения схем.

Я даже не знаю как еще проще написать как сделать внешние соединения, и в схеме и в лейках все контакты куда припаиваются провода подписаны номерами начиная с P1 до P12. У кнопки приведена картинка выводов, входной разъем к P1 (это GND) и P2 (сигнальный), выходной разъем с первой кнопки - это байпас. Вторая кнопка переключает overdrive/distortion. Наверно стоило для начала выбрать какую-нибудь схему попроще для сборки, а что потом будете делать если схема с первого раза не запустится, и придется искать где косяки или может микросхема бракованная попадется, особенно если детали на Алиэкспрессе заказывались? Надеюсь микросхемы у вас в панельках, проще будет экспериментировать.

Спустя некоторое время пришло понимание)) Спасибо за ответ)
Взял достаточно сложный проект для начала. Но теперь я уже на конечном этапе -монтаж. Так что скоро будет виден результат.Спасибо за отличный сайт))
И вопрос: будете ли делиться эквалайзерами в будущем?

На сайте есть вариант эквалайзера, статья называется "10 полосный эквалайзер на KA2223", вторая статья называется "5 полосный эквалайзер на BA3822LS + TL072", третья статья "Собираем эквалайзер 10 полос на TL074", используйте поиск по сайту вверху страницы.

Приветствую!PV5-сдвоенный обратно логаримфический пот на 100 кОм?

Да, RV5 это сдвоенный переменный резистор 100k с обратно-логарифмической зависимостью.

Найти б где его продают в Москве....

Искал его в интернет магазинах,чёт нет такого...

Можно временно поставить линейный 100k. Если запустите схему и она будет работать как нужно - тогда искать обратно-лагорифмический. С линейным тоже заработает но регулировка будет не плавной.

admin_yuriyk64,благодарю за совёт,нашел на Али пот сдоенный С100К

Можно ли вместо сдвоенного потенциометра поставить просто 2 на 100кОм, а то даже на алике хрен найдёшь

А крутить их вы будете одновременно?

Нашёл, другой вопрос. Транзистор KP303B это КП303Б или что то другое, на плате 3 площадки для припаивания, а у транзистора 4 ноги

Да, это КП303Б, просто рисовал плату в Спринте, который русские буквы на плате не прописывает. В КП303Б припаиваются сток, исток, затвор, корпус в воздухе.

Спасибо
