11-05-2017, 09:17
Комбо-усилитель по мотивам IBANEZ GTA10.

Комбо-усилитель по мотивам  IBANEZ GTA10Комбо-усилитель по мотивам IBANEZ GTA10


В этой статье мы рассматриваем схему и печатную плату комбо-усилителя для гитары IBANEZ GTA10. По сути это небольшой комбик, предназначенный для домашних репетиций, или игры в небольших помещениях, мощность составляет 10 Ватт, нагрузкой служит широкополосный 5-ти дюймовый динамик. И усилитель и динамик расположены в одном виниловом корпусе. Внешний вид показан на главной картинке новости. Основные функции перечислены ниже:

• Мощность комбо-усилителя – 10Вт.
• Нагрузка – Один 5-дюймовый динамик
• Регуляторы GAIN (перегруз) и громкости (VOLUME).
• 3-полосный регулятор тембра (BASS, MIDDLE, TREBLE).
• Порт для наушников (При подключении головных телефонов динамик отключается).

Ниже приведена схема комбо-усилителя IBANEZ GTA10:

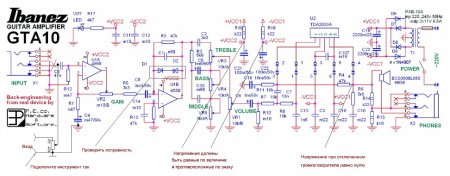

Принципиальная схема комбо усилителя IBANEZ GTA10Принципиальная схема комбо усилителя IBANEZ GTA10


Принципиальная схема повзаимствована на одном из радиолюбительских форумов, а так же выражаем благодарность человеку, обратившемуся к форумчанам с криком о помощи в ремонте данного усилителя, и поделившимся снимками оригинальной печатной платы как со стороны элементов, так и со стороны проводников. Используя данные материалы, была воссоздана печатная плата в формате LAY6, она выглядит следующим образом:

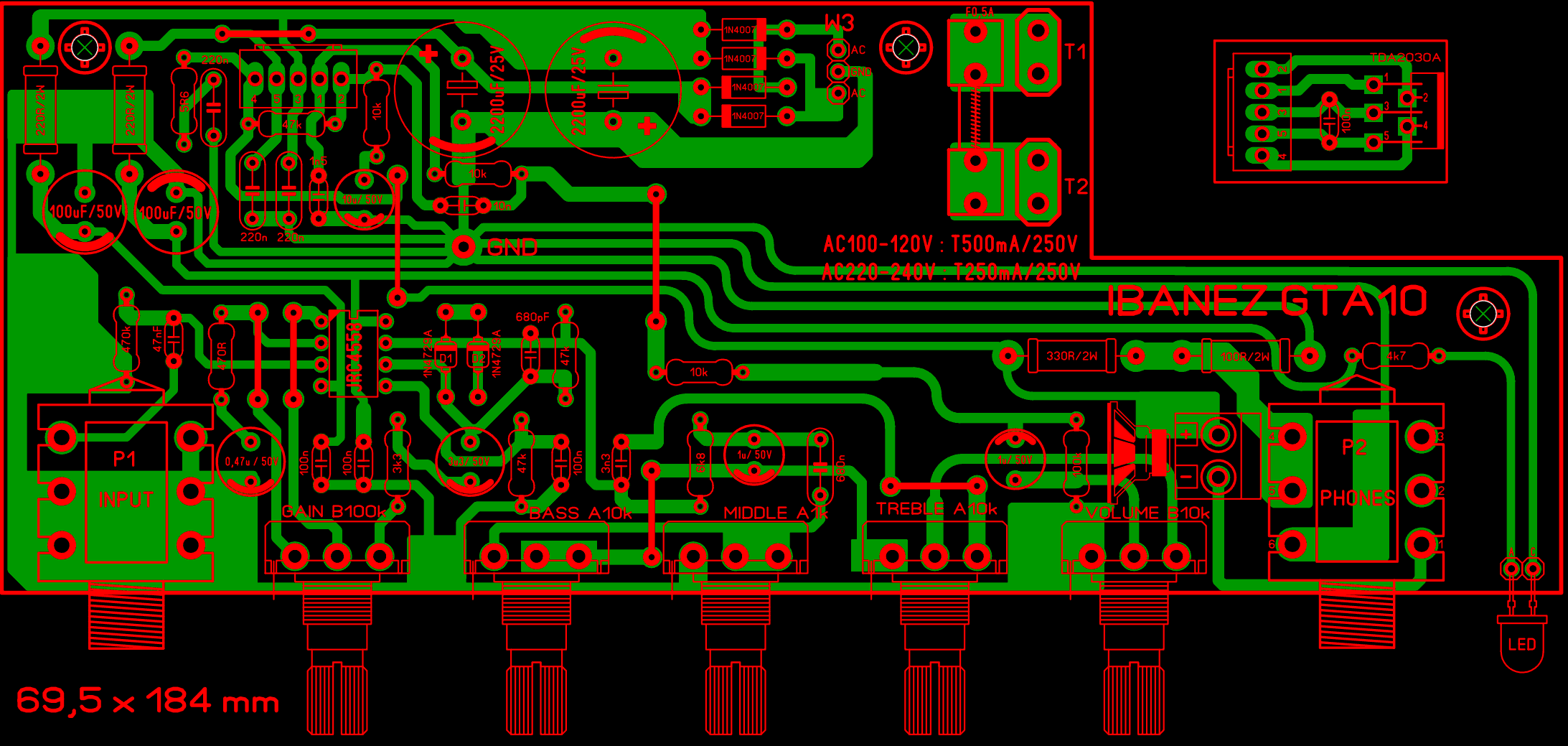

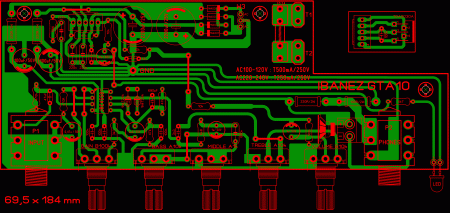

GUITAR AMP IBANEZ GTA10 LAY6GUITAR AMP IBANEZ GTA10 LAY6

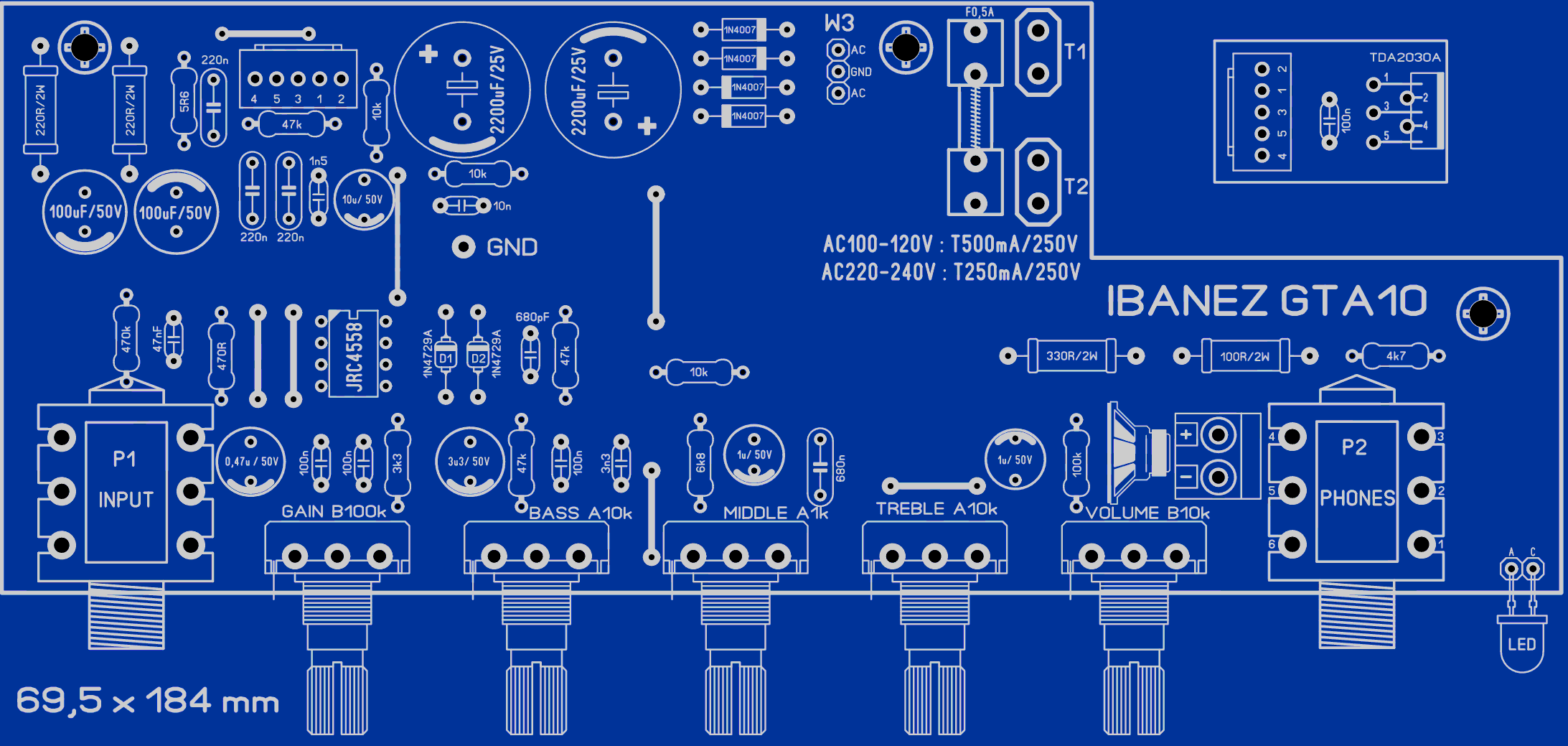

GUITAR AMP IBANEZ GTA10 LAY6 FOTOGUITAR AMP IBANEZ GTA10 LAY6 FOTO


В оригинальном исполнении схема выполнена на двух платах. Как видно на изображених лейки, это основная плата комбо-усилителя, и маленькая плата с микросхемой усилителя мощности TDA2030A. Платы соединены между собой посредством разъемов и гибкого 5-ти жильного жгута. TDA2030A установлена на небольшую алюминиевую пластину, которая в свою очередь прикручена к металлическому шасси корпуса, снимок ниже:

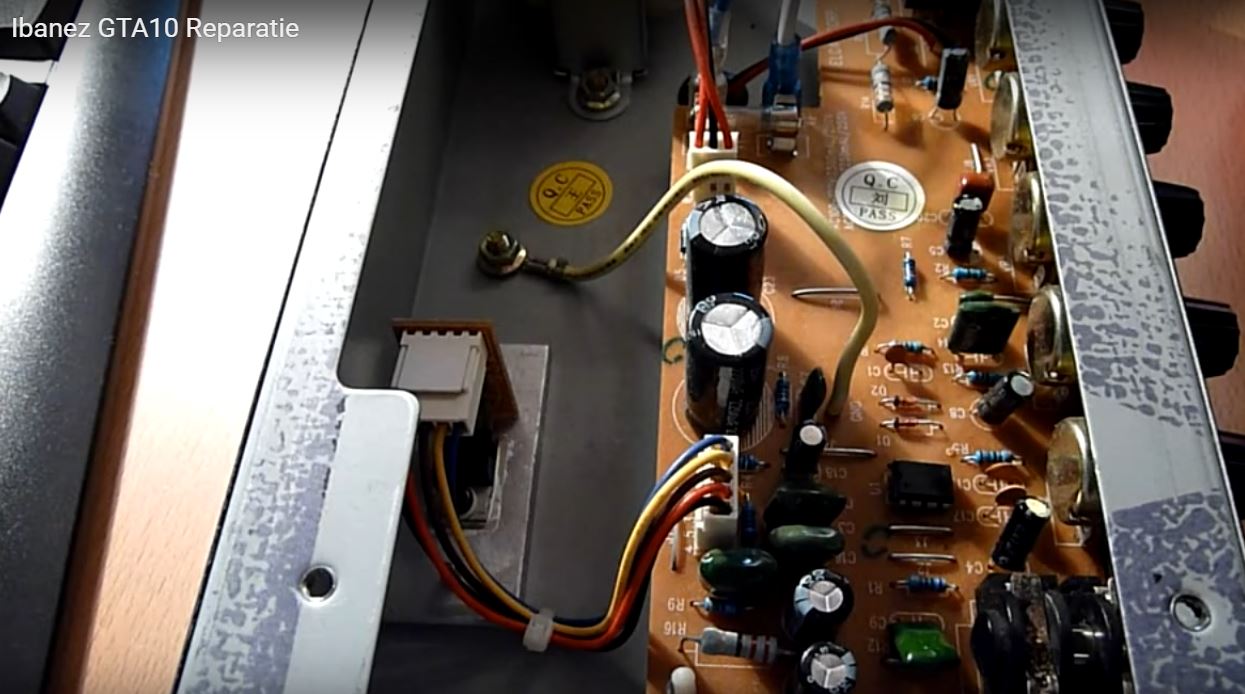

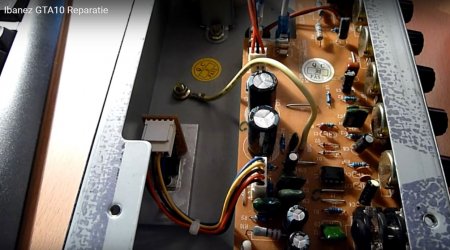

Комбо усилитель IBANEZ GTA10 внутренностиКомбо усилитель IBANEZ GTA10 внутренности


Так же на болт металлического корпуса прикручен провод GND, отходящий от основной платы.
На разъем W3 подключается выход вторичной обмотки трансформатора с напряжением 11-0-11 Вольт и током порядка 0,5 Ампер.
Предохранитель на основной плате стоит по питанию первичной обмотки понижающего трансформатора. При питании от сети 220 Вольт номинал 0,25A.
Расстояние между осями регуляторов 23,5 mm.


Список элементов схемы комбо-усилителя IBANEZ GTA10:


Микросхемы:

• U1 – JRC4558 – 1 шт.
• U2 – TDA2030A – 1 шт.

Диоды:

• D1, D2 – Стабилитроны 1N4729A на 3,6V / 1W в корпусе DO-41 – 2 шт.
• D3 – LED – светодиод 5mm – 1 шт.
• D4 – в схеме отсутствует.
• D5, D6, D7, D8 – 1N4007 – 4 шт.

Резисторы:

• R1 – 470R/0,25W – 1 шт.
• R2 – 6k8/0,25W – 1 шт.
• R3, R4, R13 – 47k/0,25W – 3 шт.
• R6 – 3k3/0,25W – 1 шт.
• R7, R8, R11 – 10k/0,25W – 3 шт.
• R9 – 5R6/0,25W – 1 шт.
• R10 – 100k/0,25W – 1 шт.
• R12 – 470k/0,25W – 1 шт.
• R14 – 330R/2W – 1 шт.
• R15 – 100R/2W – 1 шт.
• R16, R18 – 220R/2W – 2 шт.
• R17 – 4k7/0,25W – 1 шт.

Переменные резисторы:

• VR1 (VOLUME) – B10k – 1 шт.
• VR2 (GAIN) – B100k – 1 шт.
• VR3, VR4 (TREBLE, BASS) – A10k – 2 шт.
• VR5 (MIDDLE) – A1k – 1 шт.

Напомним про характеристику импортных потенциометров:

• A - с логарифмической зависимостью (отечественный с буквой “Б”)
• B – с линейной зависимостью (отечественный с буквой “А”)
• C – с обрантно-логарифмической зависимостью (отечественный с буквой “В”)

Конденсаторы (согласно маркировке на схеме):

• C1 – 680pF – 1 шт.
• C2 – 3n3 (3300pF) – 1 шт.
• C3, C10, C16 – 220nF – 3 шт.
• C4 – 0,47mF/50V электролит – 1 шт.
• C5, C6 – 1mF/50V электролит – 2 шт.
• C7 – 10nF – 1 шт. ???
• C8 – 3,3mF/50V электролит – 1 шт.
• C9 – 47nF – 1 шт.
• C11, C12, C14, C107 – 100nF – 4 шт.
• C13 – 1,5nF (1500pF) – 1 шт.
• C18 – 10mF/50V электролит – 1 шт.
• C19, C23 – 2200mF/25V электролит – 2 шт.
• C20 – 680nF – 1 шт.
• C21, C22 – 100mF/50V электролит – 2 шт.

Остальное:

• Разъем 5Pin 2,54mm (соединение с платой TDA2030A) – 2 шт.
• Разъем 3Pin 2,54mm (подключение переменки с трансформатора) – 1 шт.
• Разъем 2Pin 5mm (подключение динамика) – 1 шт.
• Предохранитель 0,25А + колодка под монтаж на плату – 1 шт.
• Штыревые клеммы 5mm (соединение предохраниеля в цепь питания трансформатора по первичной обмотке) – 2 шт.
• Гитарные разъемы 6,3mm – 2 шт.

При желании повторить данную схему, ее с успехом можно использовать с динамиком отечественного производства типа 4А32. Скорее всего их уже не выпускают, но всетаки можно встретить на радиорынках. Ну или использовать подобный широкополосный динамик.

Размер файла-архива с материалами к данной статье – 1,7 Mb.
