Собираем педаль RIOT DISTORTION.

Собираем RIOT DistortionСобираем RIOT Distortion


Сегодня мы решили поделиться с вами материалом для повторения еще одной гитарной педали, на сей раз речь пойдет о RIOT Distortion, которая в линейке этого эффекта не то чтобы дюже крутая, но и не является такой уж дешевой по цене. Поэтому исходя из этого, если вам нравится как звучит эта педаль, попробуйте собрать ее самостоятельно. Как обычно, начнем с принципиальной схемы:

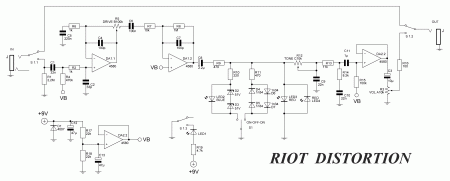

Принципиальная схема Riot DistortionПринципиальная схема Riot Distortion


Педаль имеет три регулятора:

• DRIVE – уровень перегруза (линейный потенциометр, характеристика “В”)
• TONE – регулятор тембра (обратно-логарифмический потенциометр, характеристика “С”)
• VOLUME – громкость (логарифмический потенциометр, характеристика “А”)

Примечание! Все потенциометры можно поставить с линейной характеристикой “В”, работать будет без особых отклонений в корректности регулировки.

В педали применен микротумблер с положениями ON-OF-ON на 3 положения.На снимке педали мы видим его под названием VOICE. В среднем положении все контакты разомкнуты. То есть данный тумблер в крайних положениях подключает либо первый ограничитель на кремниевых диодах, либо второй ограничитель на германиевых диодах в добавок к основному светодиодному. Если быть точнее, первый ограничитель собран на двух стабилитронах на напряжение стабилизации 51 Вольт, и синего светодиода, включенного параллельно но в обратную сторону. Если таковых стабилитронов нет, ставьте обычные диоды 1N4148, работать будет.
Если вы не смогли обзавестись германиевыми диодами 1N34 для второго ограничителя, вместо них можно поставить отечественные Д9.

Печатная плата состоит из двух частей, это основная плата педали, и маленькая для установки микро-тумблера с небольшим количеством элементов. Вид платы LAY6 формата выглядит так:


Основная плата RIOT Distortion_LAY6Основная плата RIOT Distortion_LAY6

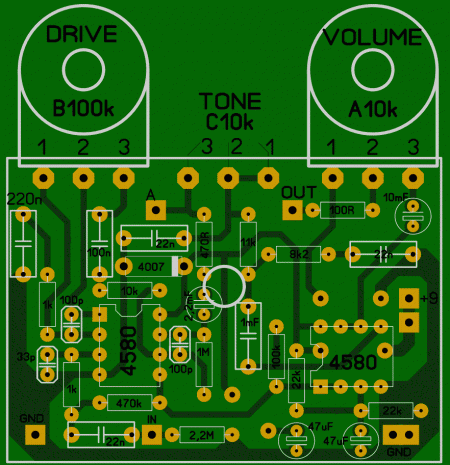

Фото-вид платы LAY6 формата:

Основная плата RIOT Distortion_LAY6_fotoОсновная плата RIOT Distortion_LAY6_foto


Размер основной платы 39 х 55 мм. Плата односторонняя.

LAY6 платы микро-тумблера и фото-вид показаны на следующем изображении:


Плата тумблера_LAY6Плата тумблера_LAY6


Многие радиолюбителя, собирающие гитарные педали, изготавливают стойки для потенциометров из фольгированного стеклотекстолита с вытравленными дорожками, снимок ниже:

Стойки потенциометров_LAY6Стойки потенциометров_LAY6


Но, в принципе, никто не запрещает установить регуляторы на стойки из толстой медной проволоки, или вообще сделать монтаж гибкими проводами. На наш взгляд, гибкими проводниками конечно делать можно, но со стойками конструкция получается более жесткая и прочная, да и печатная плата при этом не нуждается в дополнительном креплении. Единственное, если вы захотите изготовить стойки методом травления, индивидуально подберите их высоту именно для того корпуса, в который будете монтировать схему. Выбор за вами, ну а в файле LAY6 вы найдете все три платы в отдельных вкладках.

Внешние соединения печатных плат с кнопкой 3PDT и разъемами показан ниже:


Внешние соединения с платой Riot DistortionВнешние соединения с платой Riot Distortion

Список элементов для повторения схемы RIOT Distortion.


Резисторы (мощность ¼ Ватта)

• R1 – 2,2M – 1 шт.
• R2,R6 – 1k – 2 шт.
• R4 – 470k – 1 шт.
• R7 – 10k – 1 шт.
• R8 – 1M – 1 шт.
• R9, R11 – 470R – 2 шт.
• R10 – 220R – 1 шт.
• R13 – 11k – 1 шт.
• R14 – 8k2 – 1 шт.
• R15 – 100k – 1 шт.
• R16 – 100R – 1 шт.
• R17, R18 – 22k – 2 шт.
• R19 – 4k7 – 1 шт.

Переменные резисторы:

• R3 – VOLUME – A10K (логарифмический, можно поставить линейный) – 1 шт.
• R5 – DRIVE – B100K (линейный) – 1 шт.
• R12 – TONE – C10K (обратно-логарифмический, можно поставить линейный) – 1 шт.

Конденсаторы:

• С1, С9, С10 – 22n – 3 шт.
• С2 – 33pF – 1 шт.
• С3 – 10mF/16V – электролит – 1 шт.
• С4, С7 – 100pF – 2 шт.
• С5 – 220n – 1 шт.
• С6 – 100n – 1 шт.
• С8 – 2,2mF/16V – электролит – 1 шт.
• С11 – 1mF – 1 шт.
• С12, С13 – 47mF/16V – электролит – 2 шт.

Микросхемы:

• DA1, DA2 – JRC4580 – 2 шт.

Диоды:

• D1 – 1N4007 – 1 шт.
• D2, D3 – стабилитроны на 51 Вольт (или диоды 1N4148) – 2 шт.
• D4, D5, D6, D7 – 1N34 (или отечественные Д9) – 4 шт.
• LED1 – любой светодиод – 1 шт.
• LED2 – синий светодиод – 1 шт.
• LED3, LED4 – красные светодиоды – 2 шт.

Остальное:

• Jack 6.3 stereo – IN – 1 шт.
• Jack 6.3 mono – OUT – 1 шт.
• Кнопка бля байпаса 3PDT – 1 шт.
• Тумблер ON-OFF-ON на три положения – 1 шт.
• Гнездо подключения внешнего питания – DC 9V – 1 шт.
• Разъем для подключения батарейки типа КРОНА – 1 шт.

О выборе корпуса для педали мы писали в статье:




Материалы для повторения схемы педали RIOT Distortion доступны для скачивания, размер файла архива – 0,56 Mb.
