27-11-2017, 22:48




Собираем гитарный усилитель на NE5532 + TDA2050.

Усилитель для гитары на TDA2050Усилитель для гитары на TDA2050

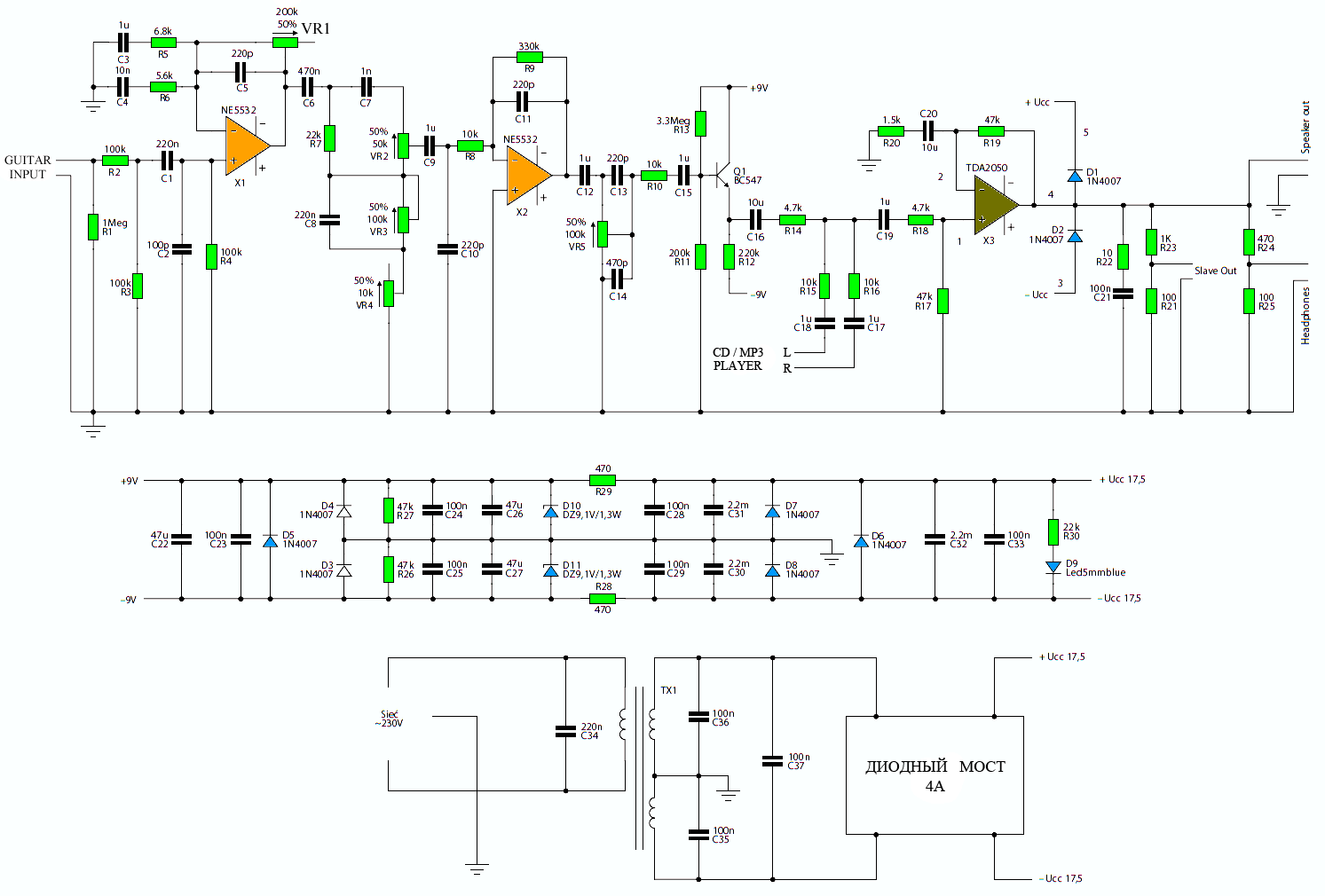

Данный проект гитарного усилителя был найден на сайте 320volt, в принципе схема понравилась, поэтому решил воссоздать печатную плату формата LAY6 по имеющимся исходным изображениям. По данным статьи усилитель развивает мощность 25 Ватт на нагрузку 4 Ома, на 8 Ом – 17 Ватт. Данный усилитель имеет дополнительный вход для подключения CD/MP3 проигрывателя, выходной разъем SLAVE OUT предназначен для подключения к другим терминалам или к записывающему оборудованию. К разъему HEADPHONE подключаются наушники, к разъему SPEAKER OUT подключается динамическая головка. Принципиальная схема гитарного усилителя приведена ниже:

Guitar Amplifier TDA2050-schematic diagramGuitar Amplifier TDA2050-schematic diagram


Конструктивно схема состоит из трех блоков:

● Плата предварительного усилителя с трехполосным регулятором тембра, регулятором GAIN и громкости;
● Плата усилителя мощности на TDA2050, на ней же преобразователь 17,5V в 9V;
● Блок питания (трансформатор с выпрямителем и фильтрующими конденсаторами)

Печатная плата предварительного усилителя в формате LAY6 выглядит так:


GUITAR PREAMP NE5532 LAY6GUITAR PREAMP NE5532 LAY6

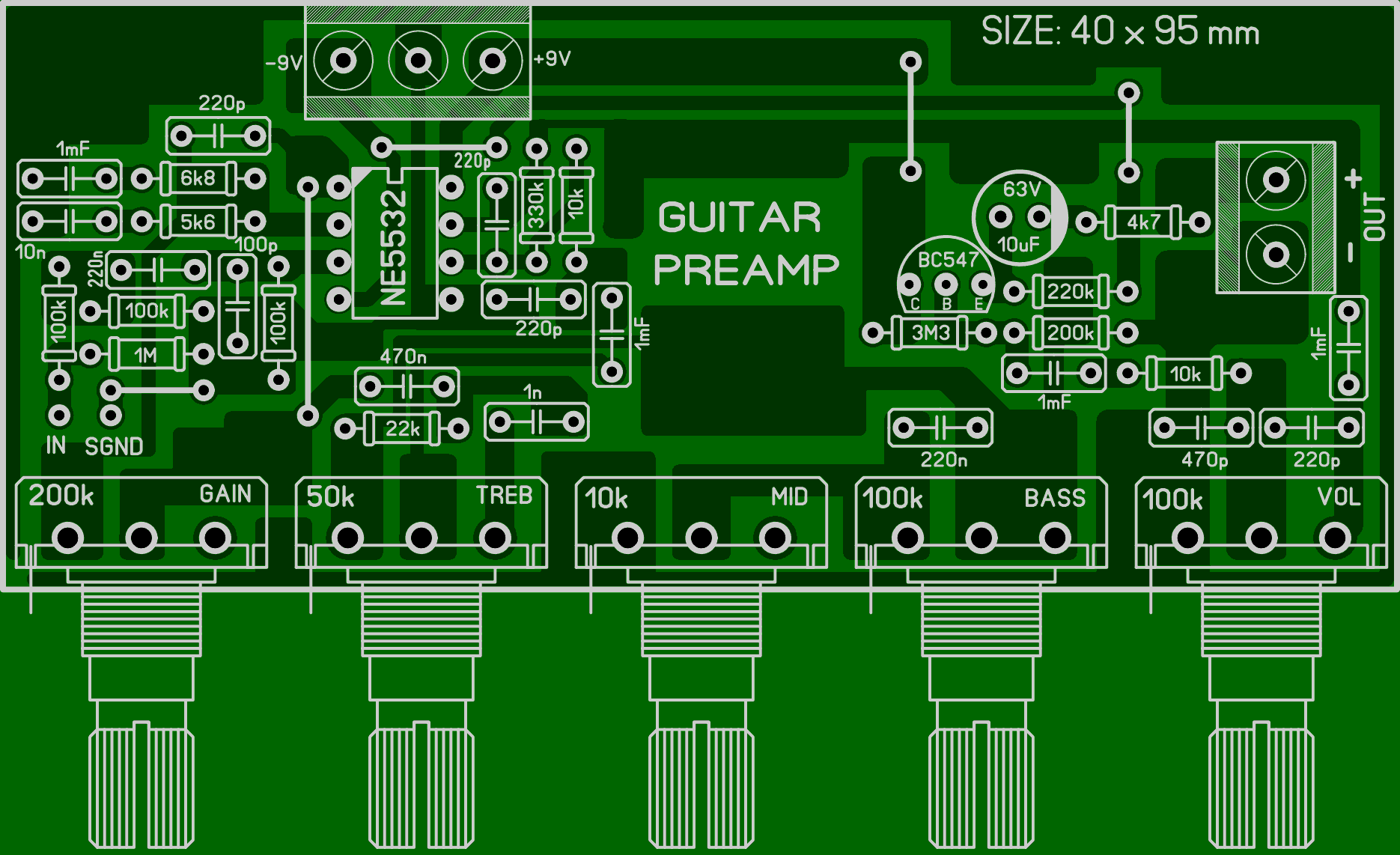

GUITAR PREAMP NE5532 LAY6 FOTOGUITAR PREAMP NE5532 LAY6 FOTO


Размер платы предварительного усилителя 40 х 95 mm, фольгированный стеклотекстолит – односторонний.

Плата усилителя мощности LAY6 формата:


GUITAR AMP TDA2050 LAY6GUITAR AMP TDA2050 LAY6


Размер платы усилителя мощности 46 х 137 mm, фольгированный стеклотекстолит – односторонний.

Список элементов схемы гитарного усилителя:


Микросхемы:

● NE5532 – 1 шт.
● TDA2050 – 1 шт.

Диоды, стабилитроны:

● D1, D2, D3, D4, D5, D6, D7, D8 – 1N4007 – 8 шт.
● D9 – красный светодиод 5 mm – 1 шт.
● D10, D11 – стабилитрон на напряжение стабилизации 9,1V 1,3W – 2 шт.
● Диодный мост 4А – 1 шт.

Резисторы:

● R1 – 1Mom – 1 шт.
● R2, R3, R4 – 100k – 3 шт.
● R5 – 6k8 – 1 шт.
● R6 – 5k6 – 1 шт.
● R7, R30 – 22k – 2 шт.
● R8, R10, R15, R16 – 10k – 4 шт.
● R9 – 330k – 1 шт.
● R11 – 200k – 1 шт.
● R12 – 220k – 1 шт.
● R13 – 3M3 – 1 шт.
● R14, R18 – 4k7 – 2 шт.
● R17, R19, R26, R27 – 47k – 4 шт.
● R20 – 1k5 – 1 шт.
● R21, R25 – 100R – 2 шт.
● R22 – 10R – 1 шт.
● R23 – 1k – 1 шт.
● R24, R28, R29 – 470R – 3 шт.

Переменные резисторы:

● VR1 – B200k – 1 шт.
● VR2 – B50k – 1 шт.
● VR3, VR5 – B100k – 2 шт.
● VR4 – B10k – 1 шт.

Конденсаторы:

● C1, C8 – 220n – 2 шт.
● C2 – 100p – 1 шт.
● C3, C9, C12, C15, C17, C18, C19 – 1mF – 7 шт.
● C4 – 10n – 1 шт.
● C5, C10, C11, C13 – 220p – 4 шт.
● C6 – 470n – 1 шт.
● C7 – 1n – 1 шт.
● C14 – 470p – 1 шт.
● C16, C20 – 10mF/25…50V – 1 шт.
● C21, C23, C24, C25, C28, C29, C33, C35, C36, C37 – 100n – 10 шт.
● C22, C26, C27 – 47mF/16…25V – 3 шт.
● C30, C31, C32 – 2200mF/25…50V – 3 шт.
● С34 – 220n/400…630V – 1 шт.

Размер архива с материалами по гитарному усилителю на TDA2050 – 1 Mb.






Уважаемый Пользователь!
О том, как получить нужный материал, прочитайте информацию по кнопке ниже:








Просмотрело: 22140 Комментариев: 10 admin_yuriyk64

Понравилась новость? Не забудь поделиться ссылкой с друзьями в соцсетях.




14 марта 2018 12:34
Комментариев: 0
Публикаций: 0

grixa

(14 марта 2018 12:34)
Группа: ГостиРегистрация: --ICQ:
чёта пред усилитель не работает.




14 марта 2018 13:28
Комментариев: 640
Публикаций: 1166

admin_yuriyk64

(14 марта 2018 13:28)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
Сигнал на вход и ищем где он теряется




11 апреля 2018 06:47
Комментариев: 0
Публикаций: 0

Ansurverat

(11 апреля 2018 06:47)
Группа: ГостиРегистрация: --ICQ:
Здравствуйте, хотелось бы узнать у вас. Дело в том что в моем захолустье я так и не смог найти NE5532, но смогу найти NE5532p/ можно ли заменить на ту которая есть в наличии. Спасибо за ответ




11 апреля 2018 07:53
Комментариев: 640
Публикаций: 1166

admin_yuriyk64

(11 апреля 2018 07:53)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
Если говорить о фирменных (не Алиэкспресс) NE5532AN в основном выпускает Phillips, NE5532P - Texas Instruments, по сути должно быть то же самое, но все-равно они могут отличаться по качеству звука, точную разницу к сожалению не подскажу. На плату можно поставить панельку под DIP8, что даст возможность с легкостью делать замену на другую МС. Вместо 5532 можно пробовать ставить OPA2134, OP275, LM833, AD712.




7 декабря 2020 14:14
Комментариев: 0
Публикаций: 0

Dr. Lightman

(7 декабря 2020 14:14)
Группа: ГостиРегистрация: --ICQ:
Доброго времени суток. Есть такой вопрос, от оригинала схемы переменные резисторы отличаются. Самой группой, чем указанно тут на сайте. Насколько критична такая замена? Я ведь правильно понял вами указанна, что группа именно иностранная B, не советская В?




7 декабря 2020 15:29
Комментариев: 640
Публикаций: 1166

admin_yuriyk64

(7 декабря 2020 15:29)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
Добрый день. Это импортные переменники группы "B". Только я не помню, что бы я вам этот материал высылал.




7 декабря 2020 16:43
Комментариев: 0
Публикаций: 0

Dr. Lightman

(7 декабря 2020 16:43)
Группа: ГостиРегистрация: --ICQ:
admin_yuriyk64,
20 октября я данную схему у вас приобретал, если так можно сказать. Всё собрал пока как макет, работает. Просто лишний раз с pdf файла посмотрел список деталей, и вот возник вопрос этот, что в первоисточнике переменные резисторы групп А и С, а у вас у списке элементов все В. А так как следуя правилам, что это для личного пользования приобреталось у вас. Поэтому сразу к вам и обратился.




7 декабря 2020 22:00
Комментариев: 640
Публикаций: 1166

admin_yuriyk64

(7 декабря 2020 22:00)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
А-а, вспомнил, Влад. Ответил на e-mail.




8 марта 2022 09:50
Комментариев: 0
Публикаций: 0

Tancker

(8 марта 2022 09:50)
Группа: ГостиРегистрация: --ICQ:
Очень сильно смахивает на Польский проэкт AVT5539.




8 марта 2022 10:33
Комментариев: 640
Публикаций: 1166

admin_yuriyk64

(8 марта 2022 10:33)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
Приветствую, Дмитрий. Я не разбирался откуда ноги растут у этого проекта.
