OKKO-Dominator distortion.

OKKO DOMINATOR DistortionOKKO DOMINATOR Distortion


И снова приветствуем гитаристов. Сегодня на повестке дня очередная педаль Distortion немецкого производчтва, обладающая высоким уровнем перегруза, которым в основном пользуются исполнители в слите классического хард рока, хэви-метал, и других тяжелых стилей музыки, это OKKO-Dominator. Как гласит перевод статьи оригинала, данная примочка обладает выходным сигналом с естественной структурой, взрывной атакой, глубокими низами, и хорошей читаемостью. Схема содержит 3-полосный активный регулятор тембра, что обеспечивает эффективный и удобный контроль над оттенками звучания инструмента.

Так же, как и любая другая педаль Хард Окко, Dominator внутренне имеет двойное напряжение и способна работать при различных напряжениях вплоть до 18 В, это оптимизирует динамический отклик и ведет к снижению уровеня шумов педали.

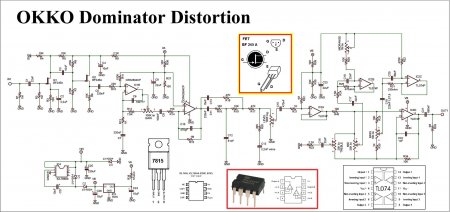

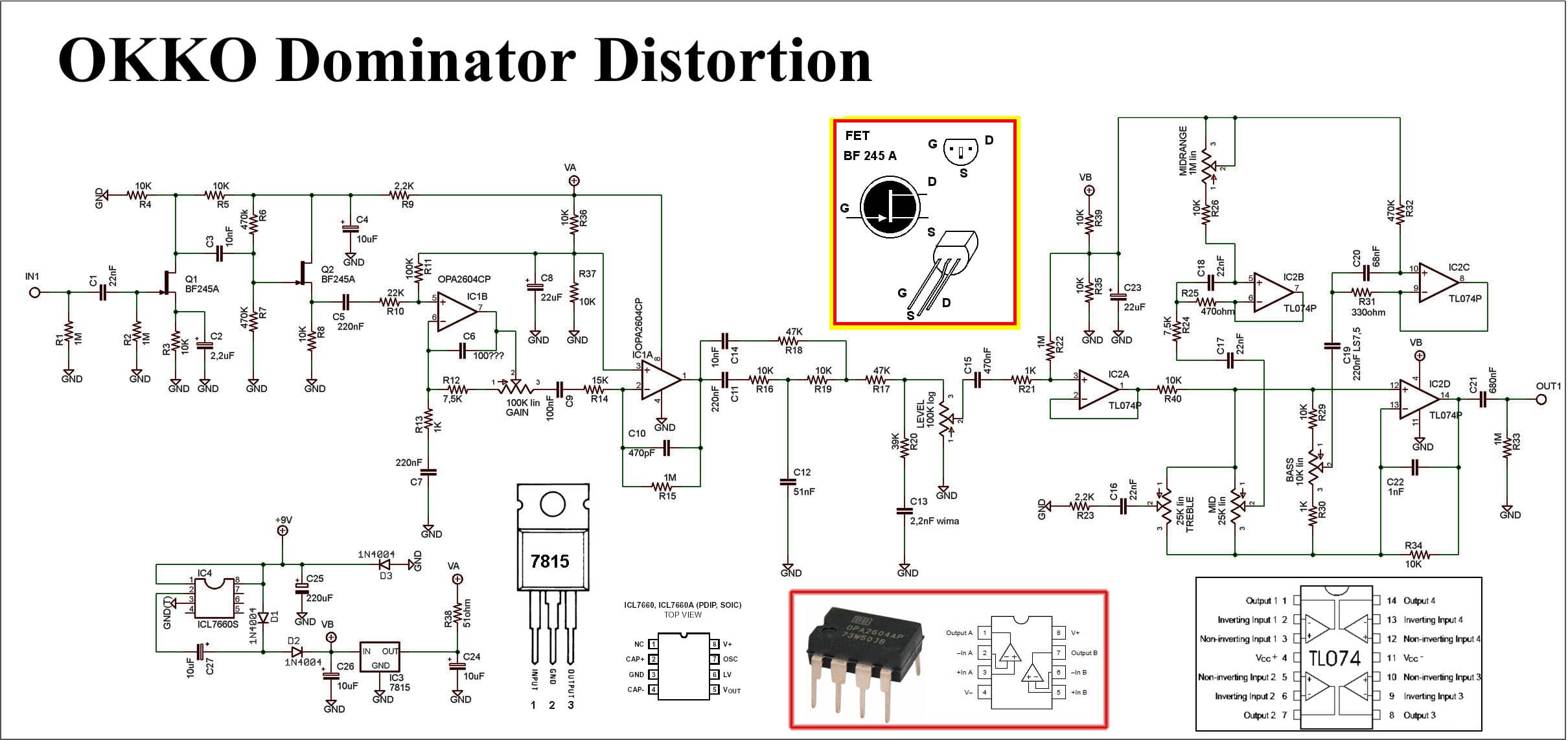

Принципиальная схема педали OKKO-Dominator Distortion:


schematic OKKO Dominator Distortionschematic OKKO Dominator Distortion

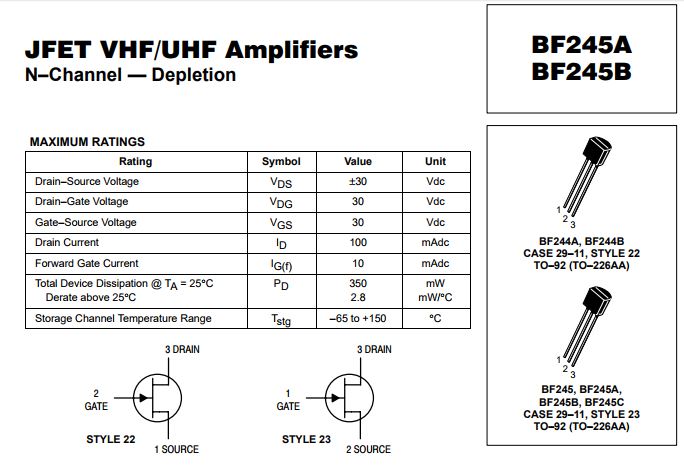

Обращаем ваше внимание, транзисторы BF245 выпускаются двух стилей, и у этих стилей исполнения не смотря на однотипность корпуса распиновка выводов разная, отнеситесь к этому вопросу с должным вниманием, иначе примочка не заработает. Для справки смотри изображение ниже (вырезка из datasheet):

Цоколевка транзистора BF245Цоколевка транзистора BF245

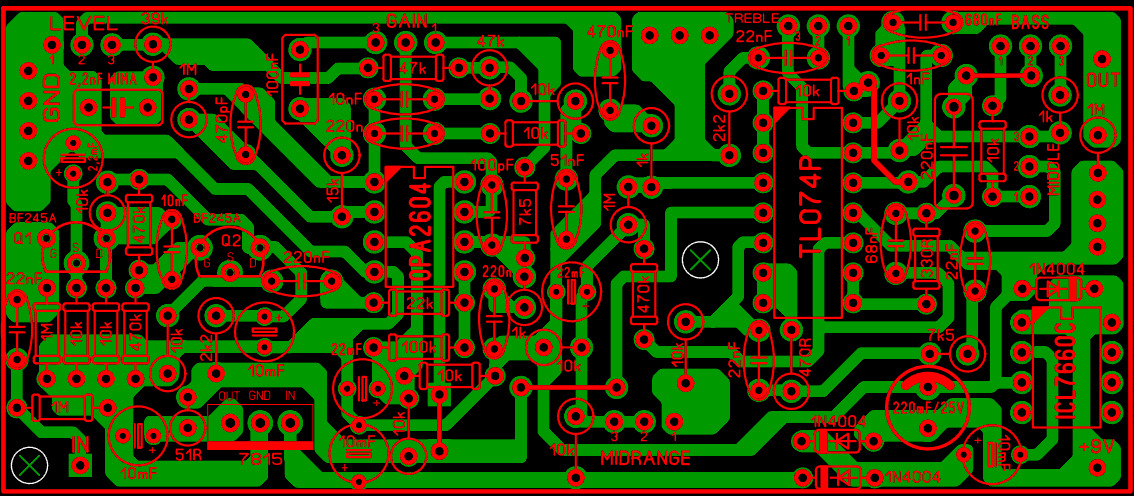

На печатной плате разводка транзисторов под Style23, лейка платы выглядит так:

OKKO Dominator Distortion LAY6OKKO Dominator Distortion LAY6

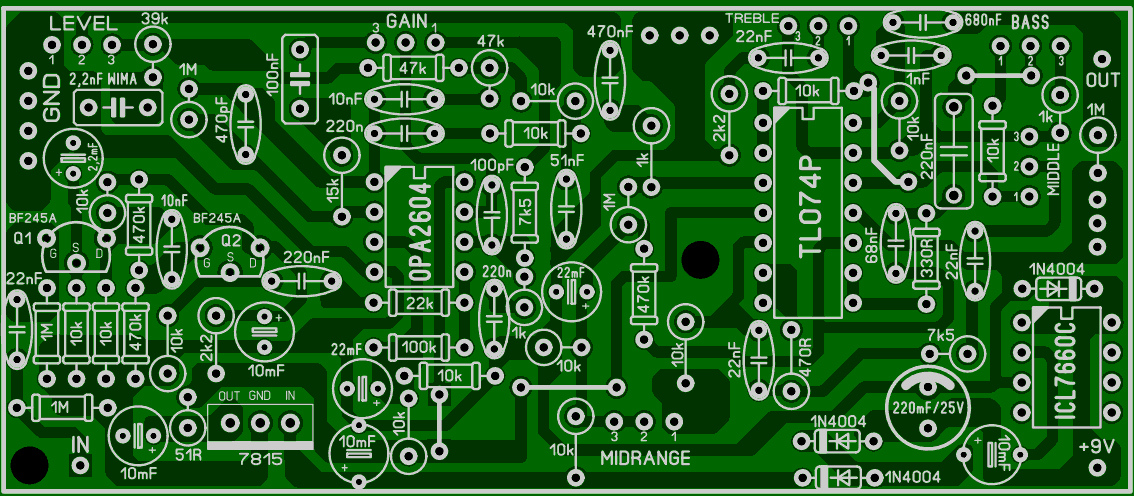

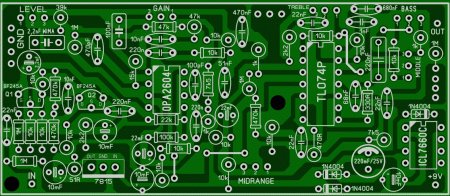

OKKO Dominator Distortion LAY6 FOTOOKKO Dominator Distortion LAY6 FOTO

Список элементов схемы гитарной педали OKKO-Dominator Distortion:


Микросхемы:

• IC1 – TLC2262 (можно поставить TL072P) DIL08 – 1 шт.
• IC2 – TLC2274 (можно поставить TL074P) DIL14 – 1 шт.
• IC3 – 7815 – 1 шт.
• IC4 – ICL7660S (можно заменить на MAX1044) DIL08 – 1 шт.

Транзисторы:

• Q1, Q2 – BF245A — TO92 – 2 шт.

Диоды:

• D1, D2, D3 – 1N5817, 1N5822, 1N5827 (другой Шоттки или 1N4004) – 1 шт.

Конденсаторы:

• C1, C16, C17, C18 – 22nF Расстояние между выводами 5mm – 4 шт.
• C2 – 2,2uF/25(50)V электролит – 1 шт.
• C3 – 6,8nF Расстояние между выводами 5mm – 1 шт.
• C4, C24, C26, C27 – 10uF/25V электролит – 4 шт.
• C5, C7, C11 – 220nF Расстояние между выводами 5mm – 3 шт.
• C6 – 100pF Расстояние между выводами 5mm – 1 шт.
• C8, C23 – 22uF/25V электролит – 2 шт.
• C9 – 100nF Расстояние между выводами 5mm – 1 шт.
• C10 – 470pF Расстояние между выводами 5mm – 1 шт.
• C12 – 51nF Расстояние между выводами 5mm – 1 шт.
• C13 – 2,2nF WIMA пленка Расстояние между ног 5mm – 1 шт.
• C14 – 10nF Расстояние между выводами 5mm – 1 шт.
• C15 – 470nF Расстояние между выводами 5mm – 1 шт.
• C19 – 220nF Расстояние между выводами 7,5mm – 1 шт.
• C20 – 68nF Расстояние между выводами 5mm – 1 шт.
• C21 – 680nF Расстояние между выводами 5mm – 1 шт.
• C22 – 1nF Расстояние между выводами 5mm – 1 шт.
• C25 – 220uF/25V электролит – 1 шт.

Переменные резисторы:

• GAIN – 100K линейный – 1 шт.
• BASS – 10K линейный – 1 шт.
• LEVEL – 100K логарифмический – 1 шт.
• MID – 25K линейный – 1 шт.
• MIDRANGE – 1M линейный – 1 шт.
• TREBLE – 25K линейный – 1 шт.

Резисторы:

• R1, R2, R15, R22, R33 – 1M – 5 шт.
• R3, R4, R5, R8, R16, R19, R26, R29, R34, R35, R36, R37, R39, R40 – 10K – 14 шт.
• R6, R7, R32 – 470k – 3 шт.
• R9, R23 – 2,2K – 2 шт.
• R10 – 22K – 1 шт.
• R11 – 100K – 1 шт.
• R12, R24 – 7,5K – 2 шт.
• R13, R21, R30 – 1K – 3 шт.
• R14 – 15K – 1 шт.
• R17, R18 – 47K – 2 шт.
• R20 – 39K – 1 шт.
• R25 – 470ohm – 1 шт.
• R31 – 330ohm – 1 шт.
• R38 – 51ohm – 1 шт.
R27, R28 – нет на принципиальной схеме.

Размер архива для скачивания материалов по OKKO-Dominator Distortion – 1,28 Mb.
