9-03-2013, 23:25
Зарядное устройство из компьютерного БП.


Мощное зарядное устройство для автомобильного свинцового аккумулятора можно собрать на основе стандартного компьютерного БП АТХ. Давайте рассмотрим переделку компьютерного блока питания под зарядное устройство автомобильных аккумуляторов с емкостью 55-65А/часов. Почти во всех компьютерных блоках питания используется микросхема TL494 или его полный аналог KA7500. Автомобильные аккумуляторы ёмкостью 55-65 А/час требуют зарядный ток 5-7 ампер, что составляет 10% емкости аккумулятора. Такой ток при напряжении 12 вольт может обеспечить любой блок питания с мощностью порядка 150 ватт. Схема переделки показана ниже:

Зарядное устройство из компьютерного БП.


Заранее нужно выпаять все ненужные провода "-12 В", "-5 В", "+5 В" и"+12 В". Резистор R1 с сопротивлением 4,7 кОм, подает напряжение +5 В на вывод 1, его тоже нужно выпаять. Вместо этого резистора запаиваем подстоечный на 27килоом. На верхний вывод этого резистора нужно будет подать напряжение +12 В. Вывод 16 нужно отключить от от общего провода, а перемычку (соединение) 14-го и 15-го выводов удалить. Задняя стенка блока питания теперь у нас будет передней, на плате укреплен регулятор зарядного тока R10. Не забываем о сетевом шнуре и клеммах-крокодилах. Для надёжного подключения и регулировки был изготовлен блок из нескольких резисторов (R11).

Зарядное устройство из компьютерного БП.


Автор данной идеи рекомендовал использовать в качестве токоизмерительного резистора С5-16МВ мощностью 5 Вт и сопротивлением 0,1 Ом, он был заменен импортным 5WR2J - 5 Вт с сопротивлением 0,2 Ом каждый, соединив их параллельно. В результате этого, их суммарная мощность стала 10 Вт, а сопротивление 0,1 Ом.

Зарядное устройство из компьютерного БП.


Подстроечный резистор R1 находится на этой же плате. Этот резистор нужен для настройки готового устройства. Металлический корпус блока питания не должен иметь гальванической связи с общим проводом цепи АКБ. Пайки на выводах микросхемы (1, 16, 14, 15) сделаны тонкими проводами в надежной изоляции, желательно использование провода МГТФ.

Зарядное устройство из компьютерного БП.


Перед сборкой устройства подстроечным резистором R1 необходимо при среднем положении потенциометра R10 выставить напряжение холостого хода, оно лежит в пределе 13,8-14,2 В. Именно такое напряжение на полностью заряженном аккумуляторе.

Зарядное устройство из компьютерного БП.


Некоторые пояснения о работе устройства.

Это устройство работает на импульсной основе, поэтому неисправность даже одного, маленького резистора, может привести к выходу из строя или к более серьезным последствиям (взрыв, дым и т.п.). Ни в коем случае, нельзя перепутать полярность питания или коротить клеммы, поскольку данное устройство не имеет защит от переплюсовки питания и КЗ. Мультиметр показывает напряжение 12,45 В - начальный цикл зарядки. Вначале потенциометр нужно установить на отметку "5,5", то есть, начальный ток заряда равен 5,5 А. Со временем, напряжение на аккумуляторе будет увеличиваться, постепенно достигая максимального уровня, выставленного подстроечником резистором R1, а ток зарядки соответственно будет уменьшаться, доходя практически до нуля. После полной зарядки АКБ, устройство переходит в стабилизированный режим, этим исключается процесс самозаряда аккумулятора. В этом режиме устройство может находится очень долгое время, никаких сбоев, перегревов и других неприятностей не будет. Если это устройство предназначено только для работы в качестве ЗУ автомобильных аккумуляторов, то вольтметр и амперметр можно исключить. В итоге у нас получилось полностью автоматическое зарядное устройство, который может также служить в качестве мощного блока питания. При зарядном токе в 5 -5,5 Ампер устройство может полностью зарядить автомобильный аккумулятор за 10 часов, но это только тогда, если аккумулятор полностью севший. Получившееся устройство достаточно мощное, поэтому можно использовать для зарядки более мощных аккумуляторов (к примеру- 75А).


Зарядное устройство на основе блока питания ATX.
(Автор: Сергей Беляев, г. Тамбов)


У компьютерного блока питания, наряду с такими преимуществами, как малые габариты и вес при мощности от 250 Вт и выше, есть один существенный недостаток – отключение при перегрузке по току. Этот недостаток не позволяет использовать БП в качестве зарядного устройства для автомобильного аккумулятора, поскольку у последнего в начальный момент времени зарядный ток достигает нескольких десятков ампер. Добавление в БП схемы ограничения тока позволит избежать его отключения даже при коротком замыкании в цепях нагрузки.

Зарядка автомобильного аккумулятора происходит при постоянном напряжении. При этом методе в течение всего времени заряда напряжение зарядного устройства остается постоянным. Заряд аккумулятора таким методом в ряде случаев предпочтителен, так как он обеспечивает более быстрое доведение батареи до состояния, позволяющего обеспечить запуск двигателя. Сообщаемая на первоначальном этапе заряда энергия тратится преимущественно на основной зарядный процесс, то есть на восстановление активной массы электродов. Сила зарядного тока в первоначальный момент может достигать 1,5С, однако для исправных, но разряженных автомобильных аккумуляторов такие токи не принесут вредных последствий, а наиболее распространённые БП ATX мощностью 300 – 350 Вт не в состоянии без последствий для себя отдать ток более 16 – 20А.

Максимальный (начальный) зарядный ток зависит от модели используемого БП, минимальный ток ограничения 0,5А. Напряжение холостого хода регулируется и для заряда стартёрного аккумулятора может составлять 14…14,5В.

Вначале необходимо доработать сам БП, отключив у него защиты по превышению напряжений +3,3В, +5В, +12В, -12В, а также удалив неиспользуемые для зарядного устройства компоненты.

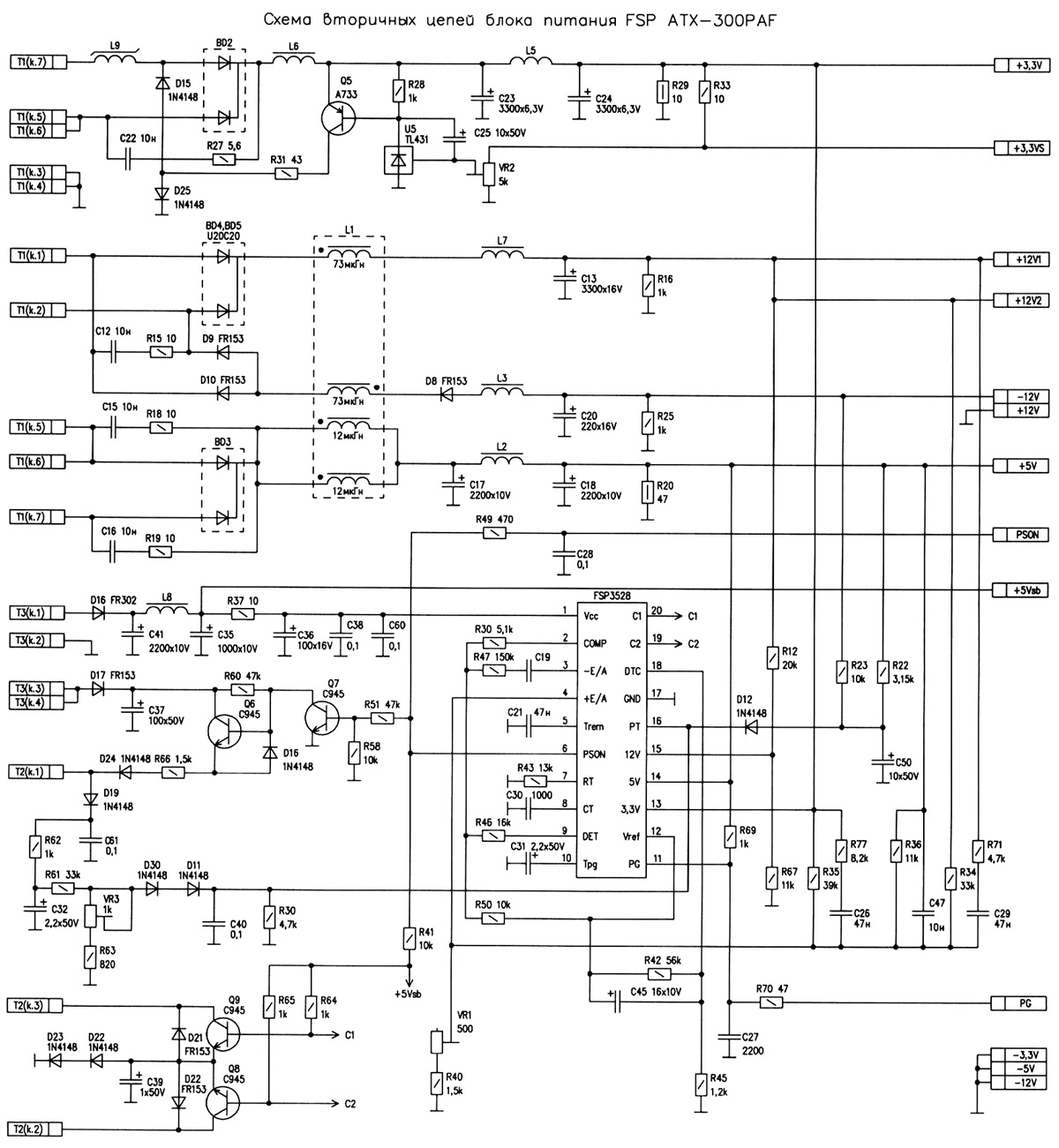

Для изготовления ЗУ выбран БП модели FSP ATX-300PAF. Схема вторичных цепей БП рисовалась по плате, и несмотря на тщательную проверку, незначительные ошибки, к сожалению, не исключены.


Зарядное устройство из компьютерного БП.

Зарядное устройство из компьютерного БП.


На рисунке ниже представлена схема уже доработанного БП.

Зарядное устройство из компьютерного БП.


Для удобной работы с платой БП последняя извлекается из корпуса, из неё выпаиваются все провода цепей питания +3,3V, +5V, +12V, -12V, GND, +5Vsb, провод обратной связи +3,3Vs, сигнальная цепь PG, цепь включения БП PSON, питание вентилятора +12V. Вместо дросселя пассивной коррекции коэффициента мощности (установлен на крышке БП) временно впаивается перемычка, провода питания ~220V, идущие от выключателя на задней стенке БП, выпаиваются из платы, напряжение будет подаваться сетевым шнуром.

В первую очередь деактивируем цепь PSON для включения БП сразу после подачи сетевого напряжения. Для этого вместо элементов R49, C28 устанавливаем перемычки. Убираем все элементы ключа, подающего питание на трансформатор гальванической развязки Т2, управляющего силовыми транзисторами Q1, Q2 (на схеме не показаны), а именно R41, R51, R58, R60, Q6, Q7, D16. На плате БП контактные площадки коллектора и эмиттера транзистора Q6 соединяются перемычкой.


Зарядное устройство из компьютерного БП.


После этого подаем ~220V на БП, убеждаемся в его включении и нормальной работе.

Далее отключаем контроль цепи питания -12V. Удаляем с платы элементы R22, R23, C50, D12. Диод D12 находится под дросселем групповой стабилизации L1, и его извлечение без демонтажа последнего (о переделке дросселя будет написано ниже) невозможно, но это и не обязательно.


Зарядное устройство из компьютерного БП.


Удаляем элементы R69, R70, C27 сигнальной цепи PG.

Зарядное устройство из компьютерного БП.


Включаем БП, убеждаемся в его работоспособности.

Затем отключается защита по превышению напряжения +5В. Для этого выв.14 FSP3528 (контактная площадка R69) соединяется перемычкой с цепью +5Vsb.


Зарядное устройство из компьютерного БП.


На печатной плате вырезается проводник, соединяющий выв.14 с цепью +5V (элементы L2, C18, R20).

Зарядное устройство из компьютерного БП.


Выпаиваются элементы L2, C17, C18, R20.

Зарядное устройство из компьютерного БП.


Включаем БП, убеждаемся в его работоспособности.

Отключаем защиту по превышению напряжения +3,3В. Для этого на печатной плате вырезаем проводник, соединяющий выв.13 FSP3528 с цепью +3,3V (R29, R33, C24, L5).

Зарядное устройство из компьютерного БП.


Удаляем с платы БП элементы выпрямителя и магнитного стабилизатора L9, L6, L5, BD2, D15, D25, U5, Q5, R27, R31, R28, R29, R33, VR2, C22, C25, C23, C24, а также элементы цепи ООС R35, R77, C26. После этого добавляем делитель из резисторов 910 Ом и 1,8 кОм, формирующий из источника +5Vsb напряжение 3,3В. Средняя точка делителя подключается к выв.13 FSP3528, вывод резистора 931 Ом (подойдёт резистор 910 Ом) - к цепи +5Vsb, а вывод резистора 1,8 кОм - к «земле» (выв. 17 FSP3528).

Зарядное устройство из компьютерного БП.


Далее, не проверяя работоспособность БП, отключаем защиту по цепи +12В. Отпаиваем чип-резистор R12. В контактной площадке R12, соединённой с выв. 15 FSP3528 сверлится отверстие 0,8 мм. Вместо резистора R12 добавляется сопротивление, состоящее из последовательно соединённых резисторов номинала 100 Ом и 1,8 кОм. Один вывод сопротивления подсоединяется к цепи +5Vsb, другой – к цепи R67, выв. 15 FSP3528.

Зарядное устройство из компьютерного БП.


Отпаиваем элементы цепи ООС +5V R36, C47.

Зарядное устройство из компьютерного БП.


После удаления ООС по цепям +3,3V и +5V необходимо пересчитать номинал резистора ООС цепи +12V R34. Опорное напряжение усилителя ошибки FSP3528 равно 1,25В, при среднем положении регулятора переменного резистора VR1 его сопротивление составляет 250 Ом. При напряжении на выходе БП в +14В, получаем: R34 = (Uвых/Uоп - 1)*(VR1+R40) = 17,85 кОм, где Uвых, В – выходное напряжение БП, Uоп, В – опорное напряжение усилителя ошибки FSP3528 (1,25В), VR1 – сопротивление подстроечного резистора, Ом, R40 – сопротивление резистора, Ом. Номинал R34 округляем до 18 кОм. Устанавливаем на плату.

Зарядное устройство из компьютерного БП.


Конденсатор C13 3300х16В желательно заменить на конденсатор 3300х25В и такой же добавить на место, освободившееся от C24, чтобы разделить между ними токи пульсаций. Плюсовой вывод С24 через дроссель (или перемычку) соединяется с цепью +12V1, напряжение +14В снимается с контактных площадок +3,3V.

Зарядное устройство из компьютерного БП.


Включаем БП, подстройкой VR1 устанавливаем на выходе напряжение +14В.

После всех внесённых в БП изменений переходим к ограничителю. Схема ограничителя тока представлена ниже.


Зарядное устройство из компьютерного БП.


Резисторы R1, R2, R4…R6, соединённые параллельно, образуют токоизмерительный шунт сопротивлением 0,01 Ом. Ток, протекающий в нагрузке, вызывает на нём падение напряжения, которое ОУ DA1.1 сравнивает с опорным напряжением, установленным подстроечным резистором R8. В качестве источника опорного напряжения используется стабилизатор DA2 с выходным напряжением 1,25В. Резистор R10 ограничивает максимальное напряжение, подаваемое на усилитель ошибки до уровня 150 мВ, а значит, максимальный ток нагрузки до 15А. Ток ограничения можно рассчитать по формуле I = Ur/0,01, где Ur, В – напряжение на движке R8, 0,01 Ом – сопротивление шунта. Схема ограничения тока работает следующим образом.

Выход усилителя ошибки DA1.1 подсоединён с выводом резистора R40 на плате БП. До тех пор, пока допустимый ток нагрузки меньше установленного резистором R8, напряжение на выходе ОУ DA1.1 равно нулю. БП работает в штатном режиме, и его выходное напряжение определяется выражением: Uвых=((R34/(VR1+R40))+1)*Uоп. Однако, по мере того, как напряжение на измерительном шунте из-за роста тока нагрузки увеличивается, напряжение на выв.3 DA1.1 стремится к напряжению на выв.2, что приводит к росту напряжения на выходе ОУ. Выходное напряжение БП начинает определяться уже другим выражением: Uвых=((R34/(VR1+R40))+1)*(Uоп-Uош), где Uош, В – напряжение на выходе усилителя ошибки DA1.1. Иными словами, выходное напряжение БП начинает уменьшаться до тех пор, пока ток, протекающий в нагрузке, не станет чуть меньше установленного тока ограничения. Состояние равновесия (ограничения тока) можно записать так: Uш/Rш=(((R34/(VR1+R40))+1)*(Uоп-Uош))/Rн, где Rш, Ом – сопротивление шунта, Uш, В – напряжение падения на шунте, Rн, Ом – сопротивление нагрузки.

ОУ DA1.2 используется в качестве компаратора, сигнализируя с помощью светодиода HL1 о включении режима ограничения тока.

Печатная плата (под "утюг") и схема расположения элементов ограничителя тока изображена на рисунках ниже.


Зарядное устройство из компьютерного БП.

Зарядное устройство из компьютерного БП.

Зарядное устройство из компьютерного БП.


Несколько слов о деталях и их замене. Электролитические конденсаторы, установленные на плате БП FSP, имеет смысл заменить на новые. В первую очередь в цепях выпрямителя дежурного источника питания +5Vsb, это С41 2200х10V и С45 1000х10V. Не забываем о форсирующих конденсаторах в базовых цепях силовых транзисторов Q1 и Q2 – 2,2х50V (на схеме не показаны). Если есть возможность, конденсаторы выпрямителя 220В (560х200V) лучше заменить на новые, большей ёмкости. Конденсаторы выходного выпрямителя 3300х25V должны быть обязательно с низким ЭПС – серии WL или WG, в противном случае они быстро выйдут из строя. В крайнем случае, можно поставить б/у конденсаторы этих серий на меньшее напряжение – 16В.

Прецизионный ОУ DA1 AD823AN «rail-to-rail» как нельзя кстати подходит к данной схеме. Однако его можно заменить на порядок более дешёвым ОУ LM358N. При этом стабильность выходного напряжения БП будет несколько хуже, также придется подбирать номинал резистора R34 в меньшую сторону, поскольку у этого ОУ минимальное выходное напряжение вместо нуля (0,04В, если быть точным) 0,65В.

Максимальная суммарная рассеиваемая мощность токоизмерительных резисторов R1, R2, R4…R6 KNP-100 равна 10 Вт. На практике лучше ограничиться 5 ваттами – даже при 50% от максимальной мощности их нагрев превышает 100 градусов.

Диодные сборки BD4, BD5 U20C20, если их действительно стоит 2шт., менять на что-либо более мощное не имеет смысла, обещанные производителем БП 16А они держат хорошо. Но бывает так, что в действительности установлена только одна, и в этом случае необходимо либо ограничиться максимальным током в 7А, либо добавить вторую сборку.

Испытание БП током 14А показало, что уже спустя 3 минуты температура обмотки дросселя L1 превышает 100 градусов. Долговременная безотказная работа в таком режиме вызывает серьёзное сомнение. Поэтому, если подразумевается нагружать БП током свыше 6-7А, дроссель лучше переделать.

В заводском исполнении обмотка дросселя +12В намотана одножильным проводом диаметром 1,3 мм. Частота ШИМ – 42 кГц, при ней глубина проникновения тока в медь составляет около 0,33 мм. Из-за скин-эффекта на данной частоте эффективное сечение провода составляет уже не 1,32 мм2, а только 1 мм2, что недостаточно для тока в 16А. Иными словами, простое увеличение диаметра провода для получения большего сечения, а следовательно, уменьшения плотности тока в проводнике неэффективно для этого диапазона частот. К примеру, для провода диаметром 2мм эффективное сечение на частоте 40 кГц только 1,73мм2, а не 3,14 мм2, как ожидалось. Для эффективного использования меди намотаем обмотку дросселя литцендратом. Литцендрат изготовим из 11 отрезков эмалированного провода длиной 1,2м и диаметром 0,5мм. Диаметр провода может быть и другим, главное, чтобы он был меньше удвоенной глубины проникновения тока в медь – в этом случае сечение провода будет использовано на 100%. Провода складываются в «пучок» и скручиваются с помощью дрели или шуруповёрта, после чего жгут продевается в термоусадочную трубку диаметром 2мм и обжимается с помощью газовой горелки.


Зарядное устройство из компьютерного БП.


Готовый провод целиком наматывается на кольцо, и изготовленный дроссель устанавливается на плату. Наматывать обмотку -12В смысла нет, индикатору HL1 «Питание» какой-либо стабилизации не требуется.

Зарядное устройство из компьютерного БП.


Остаётся установить плату ограничителя тока в корпус БП. Проще всего её прикрутить к торцу радиатора.

Зарядное устройство из компьютерного БП.


Подключим цепь «ООС» регулятора тока к резистору R40 на плате БП. Для этого вырежем часть дорожки на печатной плате БП, которая соединяет вывод резистора R40 с «корпусом», а рядом с контактной площадкой R40 просверлим отверстие 0,8мм, куда будет вставлен провод от регулятора.

Зарядное устройство из компьютерного БП.


Подключим питание регулятора тока +5В, для чего припаяем соответствующий провод к цепи +5Vsb на плате БП.

Зарядное устройство из компьютерного БП.


«Корпус» ограничителя тока присоединяется к контактным площадкам «GND» на плате БП, цепь -14В ограничителя и +14В платы БП выходят на внешние «крокодилы» для подключения к аккумулятору.

Зарядное устройство из компьютерного БП.


Индикаторы HL1 «Питание» и HL2 «Ограничение» закрепляются на месте заглушки, установленной вместо переключателя «110V-230V».

Зарядное устройство из компьютерного БП.

Зарядное устройство из компьютерного БП.


Скорее всего, в вашей розетке отсутствует контакт защитного заземления. Вернее, контакт, может быть, и есть, а вот провод к нему не походит. Про гараж и говорить нечего… Настоятельно рекомендуется хотя бы в гараже (подвале, сарае) организовать защитное заземление. Не стоит игнорировать технику безопасности. Это иногда заканчивается крайне плачевно. Тем, у кого розетка 220В не имеет контакта заземления, оборудуйте БП внешней винтовой клеммой для его подключения.

Зарядное устройство из компьютерного БП.


После всех доработок включаем БП и корректируем подстроечным резистором VR1 требуемое выходное напряжение, а резистором R8 на плате ограничителя тока – максимальный ток в нагрузке.

Подключаем к цепям -14В, +14В зарядного устройства на плате БП вентилятор 12В. Для нормальной работы вентилятора в разрыв провода +12В, либо -12В, включаются два последовательно соединённых диода, которые уменьшат напряжение питания вентилятора на 1,5В.


Зарядное устройство из компьютерного БП.


Подключаем дроссель пассивной коррекции коэффициента мощности, питание 220В от выключателя, прикручиваем плату в корпус. Фиксируем нейлоновой стяжкой выходной кабель зарядного устройства.

Зарядное устройство из компьютерного БП.


Прикручиваем крышку. Зарядное устройство готово к работе.

Зарядное устройство из компьютерного БП.


В заключение стоит отметить, что ограничитель тока будет работать с БП ATX (или AT) любого производителя, использующего ШИМ-контроллеры TL494, КА7500, КА3511, SG6105 или им подобным. Разница между ними будет заключаться лишь в методах обхода защит.
