11-03-2013, 20:15
Лазерно-утюговая технология изготовления печатных плат.


Сначала создаем печатную плату в какой-нибудь программе для создания печатных плат. Например можно нарисовать ее в Sprint Layout.

Лазерно-утюговая технология изготовления печатных плат.


Надо всегда помнить, что плата получится зеркально отражена от картинки напечатанной на принтере!!! Разрабатывайте плату с учетом этого нюанса.

Лазерно-утюговая технология изготовления печатных плат.


Можно заметить, что наилучший результат получается при использовании бумаги из глянцевых журналов. Правда методом подбора надо выбрать определенный журнал, т.к. бумага тоже разная. Подойдет любая страница из глянцевого журнала. Интенсивность текста и рисунков на странице журнала значения не имеет, т.к. журналы печатают на офсетном станке с использованием краски на спиртовой основе. Кстати говоря, это очень популярное заблуждение среди радиолюбителей. Эта краска не способна помешать нашему непростому делу.

Принтер должен быть лазерный, недавно заправленный, в идеале новый картридж. Фирма-изготовитель принтера значения не имеет. У меня с первого раза получалось на любом лазерном принтере.

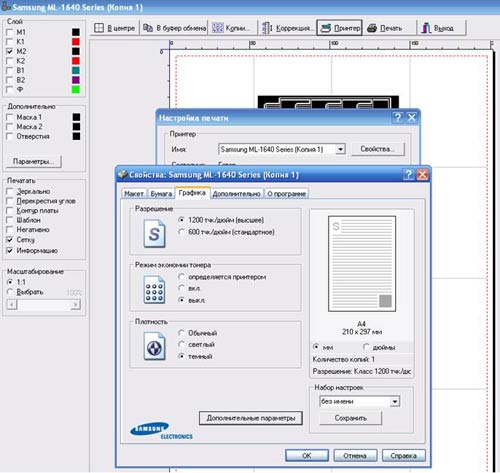

Печатать нужно на максимальном разрешении и предварительно отключив все тонеро-сберегающие функции, т.е. печатать как можно жирнее.


Лазерно-утюговая технология изготовления печатных плат.


Для переноса можно использовать утюг или ламинатор. Я пользовался старым советским утюгом который я немного переделал. Доработка утюга ограничилась удалением всех деталей, кроме нагревательного элемента и провода с вилкой.

С утюгом провозился 4 года, в принципе не жаловался, но потом прикупил себе хороший ламинатор с возможностью регулировки температуры. Оптимальная температура 140-155 градусов (в зависимости от фирмы-производителя тонера). Важно отметить, что бумажку с тонером нужно прикладывать к уже нагретому утюгом текстолиту. Это связано с расширением металлов при нагреве.

Для того чтобы снять бумагу после переноса изображения наиболее аккуратно, я опускаю плату в ванночку с горячим кипятком и моющим средством примерно минут на 5, после чего я аккуратно тру подушечкой пальца до полного удаления бумаги. Тереть нужно без особого фанатизма, можно случайно стереть кусочек тонера. Этот процесс довольно непростой, нужно иметь навык.

Даже если у вас случайно отлетел маленький кусочек тонера, не страшно, его можно дорисовать с помощью перманентного маркера (на спиртовой основе). Этот процесс тоже требует определенного навыка. Дело в том, что по разному нарисованная картинка по разному травится. Например можно просто провести маркером по фольге, а можно нарисовать эту же линию но прижимая и поднимая стержень маркера, как бы точками. При этом методе на фольге остается наиболее жирный слой краски, что хорошо сказывается на качестве готовой платы. Маркер нужно использовать новый, желательно темного цвета (так лучше видно качество прокраса).

Рекомендую заранее потренироваться с маркером и кусочком текстолита. В принципе можно обходится вообще без принтера, используя только маркер. Разумеется этот метод подходит только при создании маленькой и не сложной платы.

Травлю я при помощи хлорного железа. Делаю очень крутой раствор - пока камушки хлорного железа уже перестанут растворятся в растворе. Раствор получается темно-коричневого цвета. Перед травлением я нагреваю раствор до 50 градусов по цельсию, и во время травления поддерживаю эту температуру. Эта температура делает раствор максимально активным. Во время травления я непрерывно шевелю плату в растворе, это ускоряет травление в разы.

Время травления платы среднего размера у меня занимает примерно 5 минут, обычно даже меньше. Чем быстрее вы вытровили плату, тем точнее у вас медная фольга повторяет рисунок напечатанный принтером. Это связано с тем, что раствор постепенно подъедает дорожку залезая под тонер по бокам. Если оставить плату в растворе на пару часов, то даже защищенные тонером участки будут стравлены, и у вас в руках будет кусок голого текстолита.

Важно заметить, что сначала стравливаются самые узенькие участки на плате, а самые широкие участки стравятся позже всех. Рекомендую при разработке платы учесть этот факт, и не делать больших зазоров между дорожками, лучше делать широкие дорожки. Я зазор делаю максимум 1 мм. Это полезно также и для раствора в котором вы травите, т.к. он портится при насыщении медью. Чем меньше меди вы стравливаете, тем дольше раствор будет пригодным к травлению.

После травления остатки тонера и маркера можно смыть ватным тампоном, смоченным ацетоном или растворителем 646.

Рекомендую предварительно просушить плату после травления.

Ну хватит теории, теперь практика.


Немного фотографий с комментариями.

Лазерно-утюговая технология изготовления печатных плат.


Берем лист бумаги, вырванный из бесплатного рекламного журнала. Как видно по фотографии лист умеренно – глянцевый. Это самый лучший вид бумаги для ЛУТ (ИМХО). Я выбрал лист который был наиболее заполнен типографской краской, конечно для примера.

Лазерно-утюговая технология изготовления печатных плат.


Печатаем на лазерном принтере рисунок нашей платы. Как видно из рисунка, тонер не блестит как лист бумаги, а наоборот матовый.

Лазерно-утюговая технология изготовления печатных плат.


Для демонстрации технологии ЛУТ я использовал очень старый советский текстолит. Мне было жалко использовать новый т.к. он довольно дорогой. На картинке видно, что его поверхность сильно окислена и требует подготовки.

Лазерно-утюговая технология изготовления печатных плат.


На этой фотографии виден результат зашкуривания поверхности фольги при помощи наждачной бумаги степенью зернистости 1800. Возможен также способ очистки поверхности фольги с помощью раствора для травления (хлорного железа). Необходимо просто опустить текстолит в раствор на 1-2 минуты. На самом деле нет ничего хуже чем старый советский текстолит!!! Самый дешевый китайский текстолит марки FR4 будет в 100 раз лучше! Рекомендую запомнить это раз и навсегда! Я держу у себя советский текстолит только для самых безответственных целей, типа этой статьи. Разумеется новый современный текстолит не требует никакой обработки, кроме обезжиривания с помощью спирта.

Лазерно-утюговая технология изготовления печатных плат.


Для этих целей подойдет даже самый древний утюг.

Лазерно-утюговая технология изготовления печатных плат.


Вырезаем кусочек текстолита по размеру нашей платы. Лично я для нарезания использую массивные кухонные ножницы, которые режут даже кости. Я не стал точно вырезать по размеру нашей платы, т.к. решил продемонстрировать одну вещь, о которой скажу позже.

Лазерно-утюговая технология изготовления печатных плат.


Размещаем кусочек текстолита между слоями газеты. Между утюгом и текстолитом должно быть 3 листа газеты. Прогреваем платку в течении 20 секунд.

Лазерно-утюговая технология изготовления печатных плат.


Накладываем нашу бумажку с рисунком на прогретый текстолит. Разумеется тонером к фольге.

Лазерно-утюговая технология изготовления печатных плат.


Теперь поместите текстолит с бумажкой между листами газеты и начинайте проглаживать с небольшим нажимом в разных направлениях. Гладим примерно 90 секунд. При этом тонер плавится и начинает прилипать к медной фольге. В этом деле конечно нужен опыт, но ведь не боги горшки обжигают…

Лазерно-утюговая технология изготовления печатных плат.


После этого берем другую газету, т.к. всё горячее, кладем ее сверху и начинаем проглаживать руками равномерно по всей плате. Это нужно для того чтоб весь тонер прилип к поверхности фольги.

Лазерно-утюговая технология изготовления печатных плат.


Дальше вытаскиваем платку из газеты и даем ей остыть до комнатной температуры. При этом бумажка должна полностью прилипнуть к поверхности фольги.

Лазерно-утюговая технология изготовления печатных плат.


Кидаем в ванночку с горячей водой и моющим средством. Моющего средства добавлять надо немножко. В качестве ванночки я использую обрезанную пластиковую канистру. Отмачиваем 1-2 минуты, после чего начинаем аккуратно тереть подушечкой пальца по бумаге под струёй теплой воды.

Лазерно-утюговая технология изготовления печатных плат.


На фотографии видно, что я подрисовал синим перманентным маркером те места, где тонер не приклеился. В данном случае это связано с низким качеством текстолита. Еще раз напомню, что нужно использовать только новый современный текстолит. В целом качество изделия хорошее, т.к. хорошо пропечатались дорожки толщиной 0,3 мм.

Лазерно-утюговая технология изготовления печатных плат.


Дальше наливаем в ванночку раствор хлорного железа и опускаем платку дорожками вверх, для контроля за процессом.

Лазерно-утюговая технология изготовления печатных плат.


Раствор предварительно разогрет градусов до 50 по цельсию для повышения активности. На фотографии видно что канистра плавает в ванне с горячей водой, для поддержания температуры раствора. Процесс травления длится примерно минут 5. Рекомендую постоянно покачивать ванночку с раствором для ускорения процесса травления.

Лазерно-утюговая технология изготовления печатных плат.


На этой фотографии видно, что узкие промежутки между дорожками и края платы стравливаются в первую очередь, а широкий массив меди травится долго. Именно поэтому я и оставил края вокруг платы для демонстрации.

Лазерно-утюговая технология изготовления печатных плат.


Вот наша платка и вытравилась полностью. На фото видно что маркер немного смыло раствором, но слой меди под ним всё же остался. Это связано с тем, что советский текстолит травится дольше современного, т.к. у него слой меди толще, а медь не очень чистая.

Лазерно-утюговая технология изготовления печатных плат.


Теперь промываем плату водой и высушиваем ее феном. Для удаления слоя тонера и маркера нам потребуется ацетон или растворитель 646. Я обычно беру салфетку, намачиваю ее ацетоном, и протираю поверхность платы.

Лазерно-утюговая технология изготовления печатных плат.


Как видно на фото, весь тонер и маркер остались на салфетке. Салфетку можно смело спускать в унитаз (чтоб не воняло), т.к. ацетон полностью растворяется в воде.

Лазерно-утюговая технология изготовления печатных плат.


Качество изделия можно оценить на просвет. В данном случае получилось хорошо, хотя на новом текстолите получается гораздо лучше. Мультиметр показал что все дорожки в порядке, коротких замыканий нет. Осталось просверлить отверстия, но это уже другая история…

Лазерно-утюговая технология изготовления печатных плат.


Сливаем наш раствор обратно в бутылку. Раствор многоразовый, и мне его хватает примерно на пол года. Храните раствор в темноте, в недоступном для детей месте.

Ну вот и всё, удачных вам самоделок.
