12-11-2013, 16:33

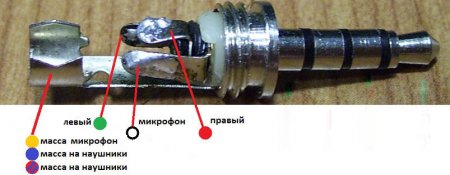

Ремонтируем гарнитуру Nokia WH-205.  В этой статье мы рассмотрим гарнитуру Nokia WH-205, и если вам придется столкнуться с ремонтом этого девайса, прочитав статью и посмотрев наглядные картинки, вам будет легче справиться с возникшими проблемами. Начнем с того, что в этой гарнитуре имеется пульт, в него встроен микрофон и кнопка управления, которая может действовать даже в том случае, если клавиатура мобильного телефона заблокирована. Она выполняет следующие функции: ● Ответ на поступающий вызов; ● Сделать отбой, когда разговор закончен; ● При прослушивании аудио переключиться на другой трек; ● При прослушивании радио переключиться на другие радиостанции. Для подключения к телефонному аппарату в гарнитуре Nokia WH-205 применен штекер (TRRS) на 4 контакта диаметром 3.5 mm.  Ниже на схеме показана распайка разъема гарнитуры Nokia WH-205 (верхний на картинке). Который изображен ниже, это стандартный штекер ТRRS (такие продаются в магазинах). Как видите, различаются они только монтажной стороной где провода припаиваются.  Распайка разъема следующая: ● Зеленый провод - плюс левого канала (Left+); ● Красный провод - плюс правого канала (Right+); ● Белый провод - плюс микрофона (Mic); ● Желтый провод - минус микрофона (Mic Gnd); ● Синий провод - минус левого канала (Gnd Left); ● Полосатый провод (сине-красный) - минус правого канала (Gnd Right). При ремонте разъема гарнитуры вы можете увидеть, что желтый провод (Mic Gnd) обвивает белый (плюс микрофона), тем самым экранируя его. Правый наушник имеет более длинный ответвляющий провод, у левого наушника ответвляющий провод короче. На следующей картинке показана полная схема соединений разъема и наушников с платой гарнитуры:  Внимательно смотрим на картинку, минус левого наушника от разъема до платы - синий провод, а от платы до самого наушника - золотистый. И еще один момент, минусовой провод на правый канал от разъема до платы - красно-синий провод, а от платы до правого наушника - синий. Не перепутайте. Наверно стоит отметить еще то, что в магазинах зачастую можно приобрести не фирменную гарнитуру Nokia WH-205, а подделку китайского производства, цена у которых гораздо ниже стоимости оригинала. В таких гарнитурах обычно ставится не 6-ти, а 4-х проводной кабель, соответственно и цветовая распайка жил кабеля не соответствует оригинальной сборке. Обычно такой кабель распаян следующим образом: ● Зеленый провод - плюс левого канала (Left+); ● Синий провод - плюс правого канала (Right+); ● Красный провод - плюс микрофона (Mic); ● Золотистый провод - GND (общий). И еще один нюанс, не столь значимый, но все же: левый и правый каналы в кабеле гарнитуры китайского производства могут быть распаяны наоборот, т.е. поменяны местами.
