24-01-2014, 07:12




Spotter (Споттер) для ремонта кузова авто своими руками.

Споттер для рихтовки кузова автомобиляСпоттер для рихтовки кузова автомобиля


Споттер - это устройство может оказать неоценимую помощь при рихтовке поврежденного кузова автомобиля. По своей сути он представляет собой устройство точечной сварки, состоит из блока управления, и пистолета, по электроду которого перемещается массивная металлическая болванка, это такой обратный молоток, с помощью которого и производится правка деформированного участка кузова. Покупка такого инструмента промышленного изготовления может не слабо отразиться на кошельке покупателя, поэтому мы сейчас будем разбираться в вопросах, как это устройство сочинить самому, тем-более тут не нужны знания высоких технологий и глубоких познаний в радиоэлектронике. Ниже мы приведем несколько фотографий, и вы сразу поймете, как он устроен, и как работать с этим инструментом.

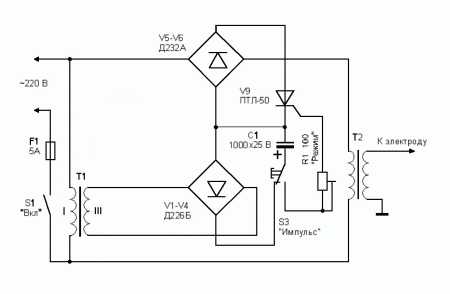

Для начала рассмотрим схему блока управления споттера, она изображена на рисунке ниже:


Схема блока управления для споттера на тиристореСхема блока управления для споттера на тиристоре


Это, наверно, самый простой, но надежный вариант схемы, никаких наворотов, минимум деталей, никакого импорта, легкость повторения. Ниже мы потом рассмотрим еще один вариант, немножко сложнее, а пока поговорим об этом.

В данной схеме трансформатор Т1 и диодный мост, собранный на диодах Д226Б, служат для того, чтобы зарядить емкость С1, которая по нажатию кнопки S3 откроет тиристор V9, стоящий в диагонали силового моста, через который питается первичная обмотка мощного сварочного трансформатора Т2. Пока открыт тиристор, идет процесс сварки. Как только емкость разрядится, тиристор закроется, процесс сварки завершится, а по отпусканию кнопки S3, начнет заряжаться конденсатор С1, подготавливая устройство для дальнейшей работы. Длительность отпирающего импульса тиристора регулируется переменным резистором R1. Отсоединение электрода споттера от кузова осуществляется путем скручивания.

За неимением тиристора указанного на схеме, можно произвести замену на тиристор ТЧ-40 или ТЧ-80.

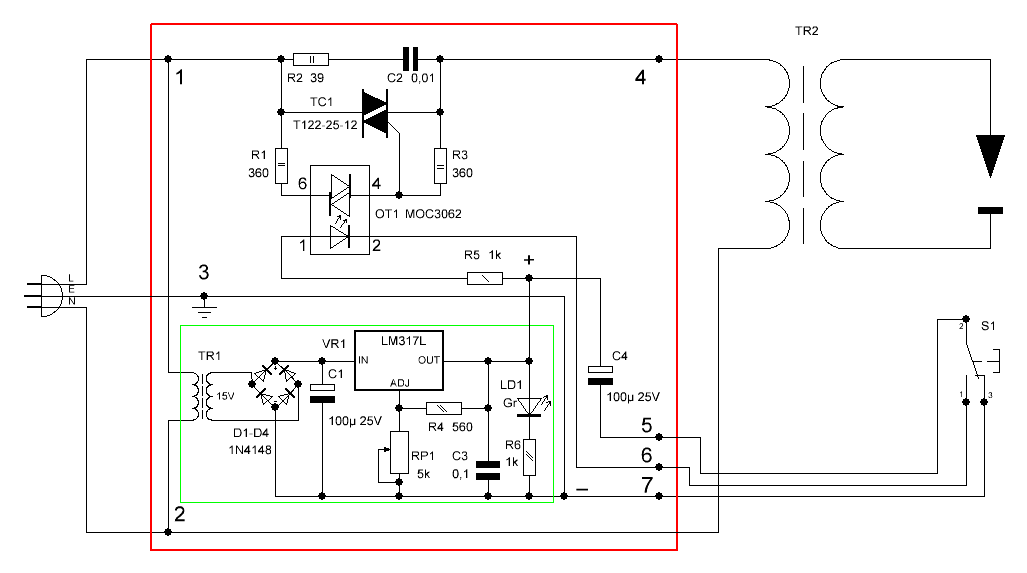

Такой же принцип работы использован и во втором варианте схемы блока управления. Разница заключается в том, что вместо тиристора, управляющего питанием первичной обмотки силового трансформатора, использован симистор, который управляется оптопарой, исключен мост на мощных диодах, а для заряда емкости применен стабилизатор, реализованный на микросхеме LM317 с возможностью регулировки выходного напряжения. Схема второго варианта схемы представлена на следующем рисунке.


Схема блока управления для споттера на симистореСхема блока управления для споттера на симисторе


Зеленым прямоугольником на схеме выделен низковольтный стабилизатор. Те, кто уже повторяли данную схему, зачастую использовали вместо него готовый блок питания, например от детской железной дороги, или, чуток переделанный, от антенного усилителя. Главное чтобы он выдавал порядка 10…12 вольт. Мощность трансформатора не большая, ватт 5…10 будет достаточно. R2 и С2 - снабберная цепочка, о ней написано в последней части статьи. В данном варианте схемы переменным резистором RP1, стоящим в цепи общего провода микросхемы стабилизатора LM317, можно изменять прикладываемое напряжение для заряда емкости, тем самым изменяя длительность импульса в момент сварки. Если длительности не хватает, можно увеличить номинал конденсатора С4.

Мощный трансформатор для споттера.


Мощный трансформатор в споттере - это наверно самый трудоемкий этап в изготовлении данного устройства. Некоторые мотают его на Ш-образном железе, некоторые на кольцевом сердечнике. Приведем примеры обоих вариантов.

Ш-образный сердечник:

Пластины : Ш – 40 ;
Толщина набора : 100 мм;
Количество витков I обмотки : 200 ;
Провод I обмотки : 2,5 кв. мм ;
Количество витков II обмотки : 7 ;
Провод для вторичной обмотки: медная шинка 50 кв. мм или более.


Кольцевой сердечник:

Размеры: 20х10,5х7,5
Количество витков I обмотки : 255 ;
Провод: D(I) – 1,8мм;
Количество витков II обмотки : 7 ;
Провод для вторичной обмотки: медная шина сечением 6,5х4 намотана тремя слоями (и того 75 кв. мм)

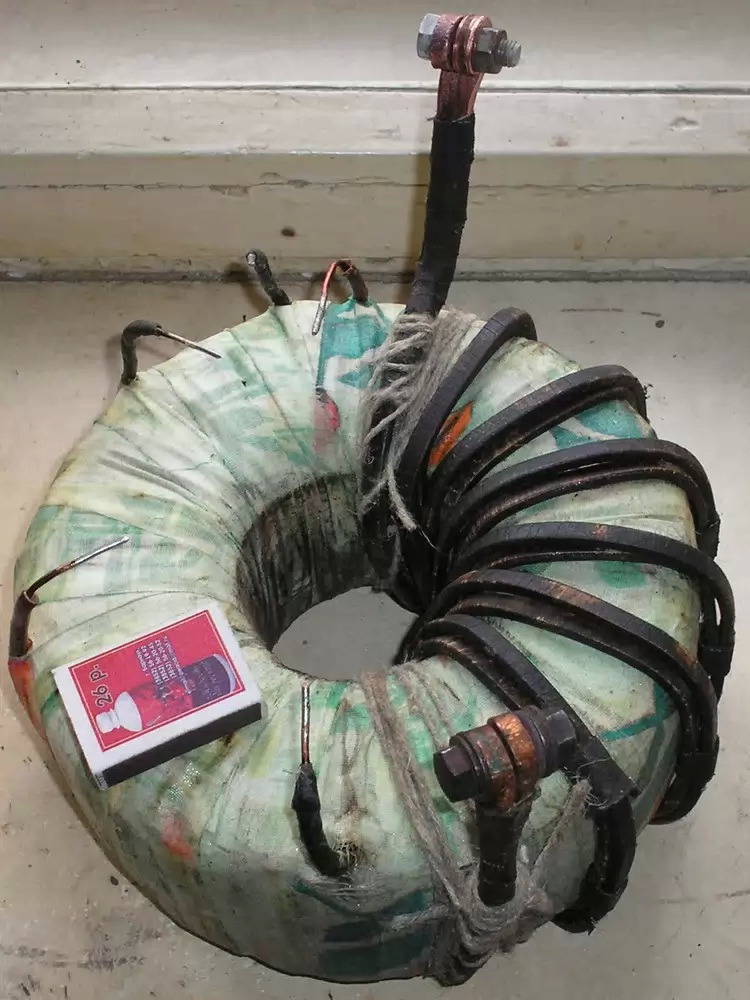

Сварочный трансформатор для споттераСварочный трансформатор для споттера


Чтобы сделать регулировку выходного напряжения по первичной обмотке мотаем 255 + 20 + 20 + 20 витков. Переключение осуществляется с помощью сетевого галетного переключателя.

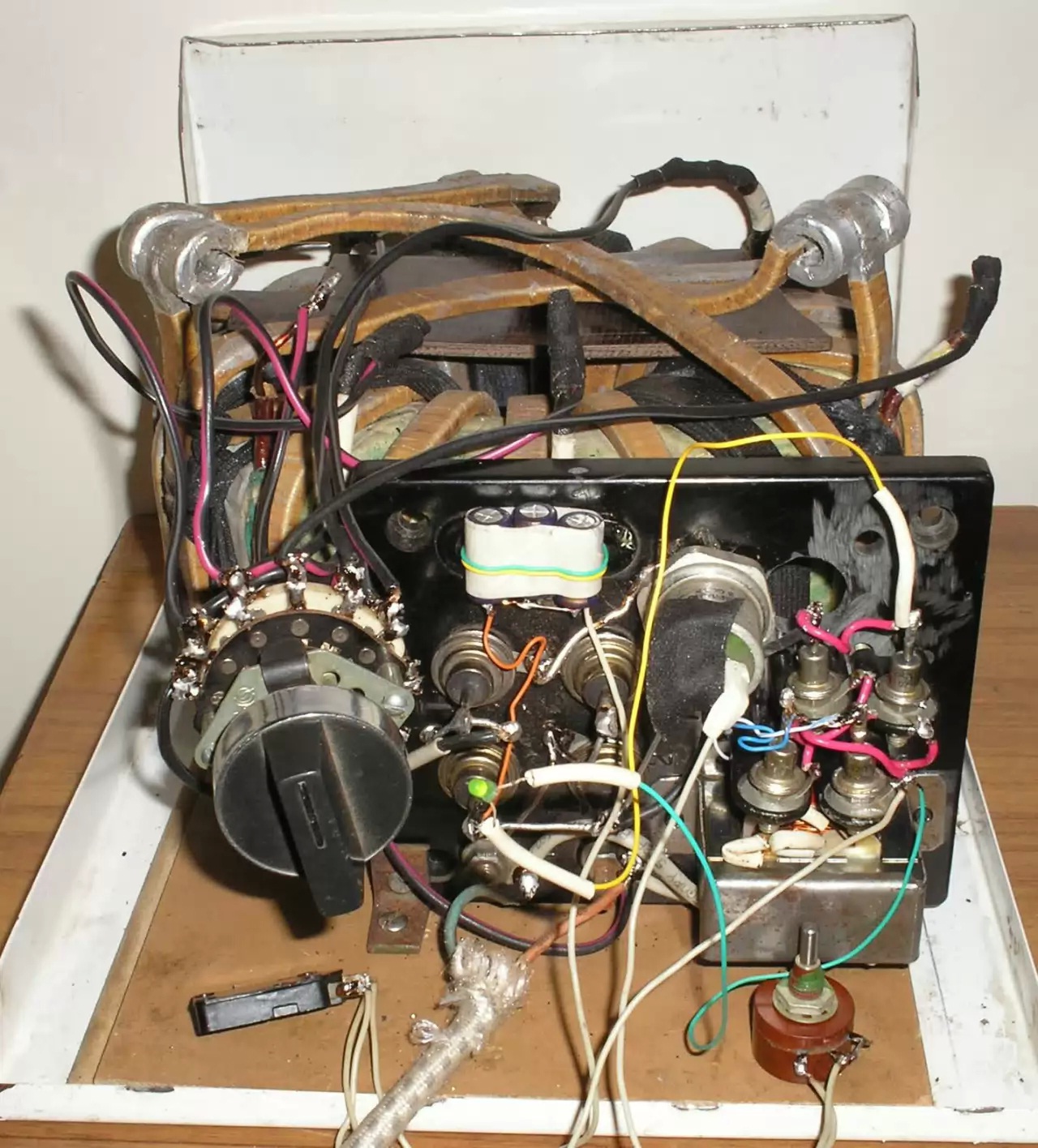

Содержимое блока управления споттераСодержимое блока управления споттера

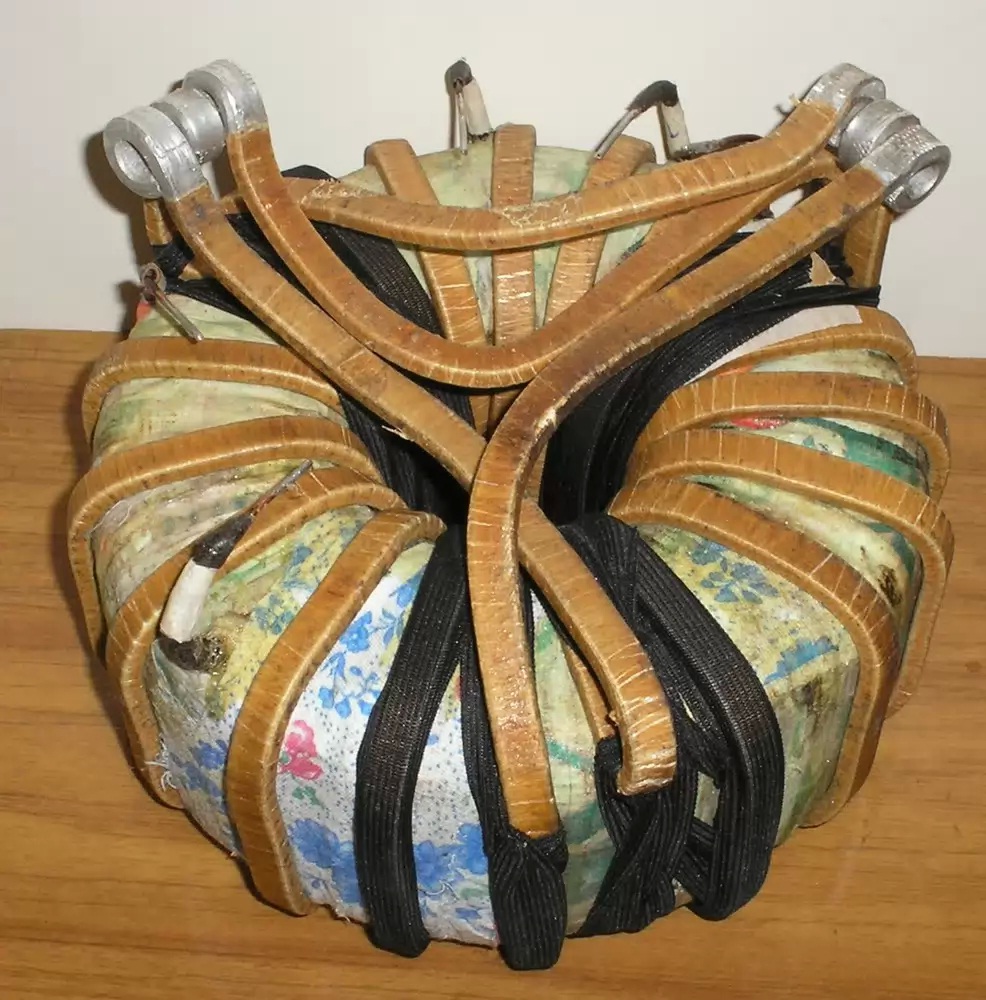

Как вариант, вторичную обмотку можно намотать и шиной из алюминия. Смотри следующее фото.

Трансформатор споттера_алюминийТрансформатор споттера_алюминий


В этом варианте вторичная обмотка содержит 3 запараллеленых обмотки по 6 витков. Каждая шина по 50 кв. мм. Суммарно получается 150 кв. мм.

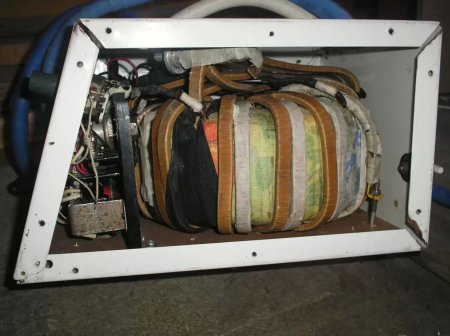

Для увеличения сечения вторичной обмотки можно намотать 5 слоев, в результате получится 250 кв. мм. Образец на фото ниже:


Блок управления со снятой стенкойБлок управления со снятой стенкой


При изготовлении трансформатора не забудьте сделать хорошую межобмоточную изоляцию. В качестве материала для изоляции можно использовать лакоткань, или 5 – 6 слоев трансформаторной бумаги, которую не лишне будет пропитать парафином.

Опробование трансформатора проходило в то время, когда схема была собрана путем навесного монтажа и с помощью подручных средств.

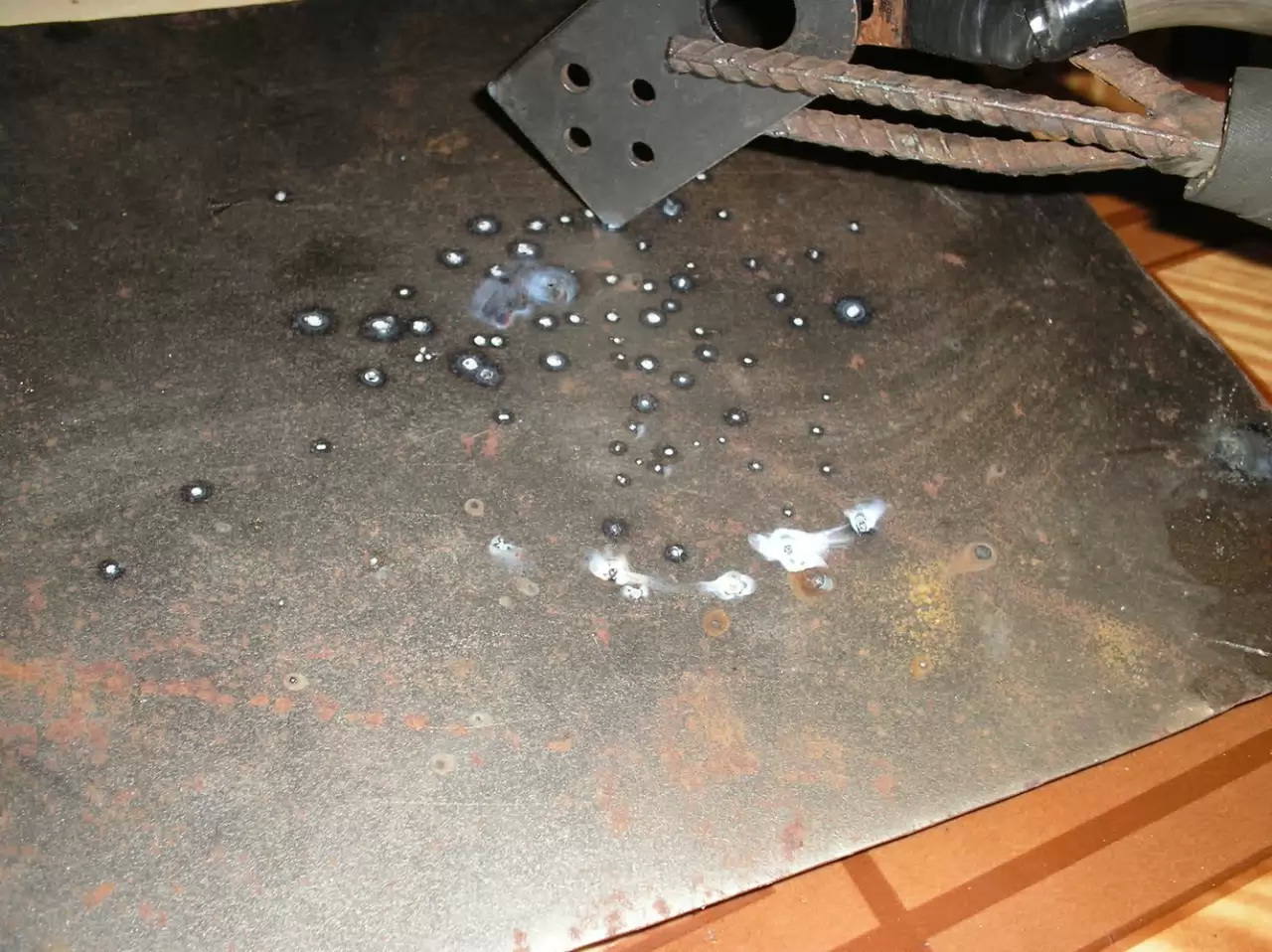

Проверка сварочного трансформатораПроверка сварочного трансформатора


При максимальном токе, металлическая пластина толщиной примерно 0,5 – 0,8 мм иногда отрывается с образованием дырочки.

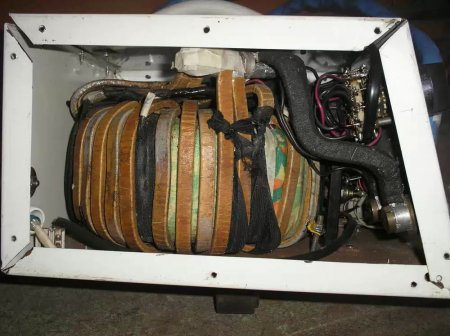

Это вид собранного споттера со снятой боковой стенкой:


Вид блока управления сбокуВид блока управления сбоку

Обратный молоток для споттера.


Сложностей в его изготовлении возникнуть не должно, все довольно просто. Толстый провод подсоединен к электроду пистолета, три тонких провода идут на кнопку. По электроду длиной 40…45 см, диаметром 12 – 16 мм свободно перемещается увесистая болванка, собственно она и служит в качестве обратного молотка. На конце электрода стальной заостренный наконечник, который при рихтовке приваривается в то место поврежденного кузова автомобиля, которое необходимо вытянуть. Цель статьи не научить вас работать со споттером, а рассказать как самому изготовить этот инструмент, поэтому если вас интересует сама технология рихтовки таким способом, в сети можно найти множество роликов на эту тему.

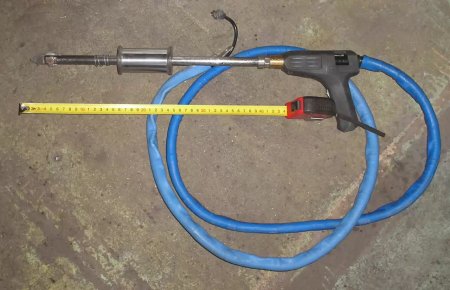

Вот так выглядит пистолет споттера:


Пистолет споттераПистолет споттера


Для того, чтобы электрод пистолета меньше грелся, его можно сделать из латунного прутка.

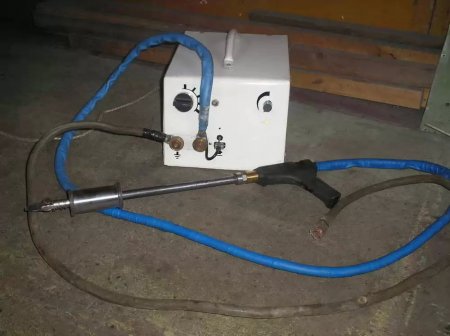

А это внешний вид собранного рабочего инструмента:


Споттер в сборе, рабочий вариантСпоттер в сборе, рабочий вариант


Сечение силового провода, соединяющего сварочный трансформатор и пистолет споттера, выбирают не меньше сечения шины или провода, которым намотана вторичная обмотка, а длину проводов не рекомендуют делать больше 2…2,5 метров. В выше собранном варианте длина провода массы 1,7 метра, провод пистолета 2,1 метра.

С какими трудностями можно столкнуться.


Некоторые изобретатели данного устройства сетуют на то, что после отпускания кнопки “Сварка” на пистолете, по электроду обратного молотка протекает ток, т.е. тиристор или симистор, управляющий первичной обмоткой мощного трансформатора, не закрывается. Давайте разберемся, как можно бороться этим dv / dt эффектом.

Управляющим сигналом тиристор только включается (открывается), а выключается он тогда, когда коммутируемый ток снизится до уровня меньше тока удержания, но если скорость, с которой изменяется коммутируемое напряжение dv/dt, высока, то есть большая доля вероятности самопроизвольного включения триака, даже если отсутствует управляющий сигнал. Из за этой причины изготовители симисторов в даташитах на элемент указывают, какая величина dv/dt допустима, чтобы избежать неуправляемого включения триака. Если скорость нарастания превысит указанные значения, это чревато выходом из строя симисторной структуры.

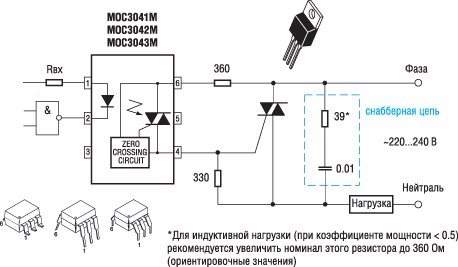

Нежелательные включения могут возникнуть из за импульсных помех в питающих цепях нагрузки, или из за выбросов напряжения при срабатывающих ключах, работающих на индуктивную нагрузку. Эффективным способом, решающим данную проблему, является установка снабберной (демпфирующей) RС – цепочки, которая включается параллельно выходу ключевого каскада, смотри рисунок ниже:


СнабберСнаббер


Параметры этого демпфера выбираются в зависимости от того, какой характер имеет нагрузка и какой ток коммутируется. Приведем пример: в станках, производящих контактную сварку с первичным током 480 ампер, управление осуществляется промышленным контактором КТ - 07 , снабберная цепочка которого состоит из R = 10 Ом и С = 0,25 мкф.
