2-09-2014, 19:25




Как сделать приспособление для заточки ножей.
Или точилка Лански на русский манер.


Станок для заточки ножей своими рукамиСтанок для заточки ножей своими руками


Попалась нам как то на глаза картинка, в которой описывалась “приспособа” для ручной заточки ножей. А называется она точилка Лански. Смотри картинку:

Точилка LANSKY  USAТочилка LANSKY USA


Конечно штука полезная в хозяйстве, но не каждый сподвигнется выложить за нее почти полторы тысячи, наших конечно, не зеленых. А вид то у набора довольно презентабельный, тут тебе и зажим, и оселки сменные с разной зернистостью, и масло “спецовое”, в общем, все чин по чину. Смотри картинку оригинала:

Набор LANSKY оригиналНабор LANSKY оригинал


Давно было желание смастерить какую-нибудь “приблуду”, ну чтоб с заточкой ножей не маяться, а придумывать из головы, ну никакого желания не возникало. Вот и подтолкнула нас эта картинка к мысли, а не соорудить ли нам чего такого подобного. Мал- мал порывшись в интернете, как оказалось, и выдумывать ничего не надо было, на Руси народных умельцев хватает. И вот, повзаимствовав чертеж изделия, принялись искать материал для будущей конструкции. Этим материалом оказался огрызок старого ржавого швеллера.

Чертеж точилки для ножей оригинал 1Чертеж точилки для ножей оригинал 1

Скачать чертежи оригинальной точилки LANSKY.


Если вы уже скачали и посмотрели оригинальные чертежи, то наверно обратили внимание, что там нет чертежа держателя точильных брусков. Дело в том, что американцы для этой приспособы выпускают специальные бруски, на картинке выше их видно, в индивидуальном таком корпусе с зажимом для направляющей. И если вы по мере пользования решили сделать апгрейд вашего арсенала, бруски придется заказывать, а это трата вашей денежки, и не маленькая.

LANSKY RUS вариант точилки предлагает чертежи, при которых в качестве материала для элементов зажима (полок), можно использовать уголок 90х90, а так же приводит чертежи зажима для брусков, которые могут быть разной длины:

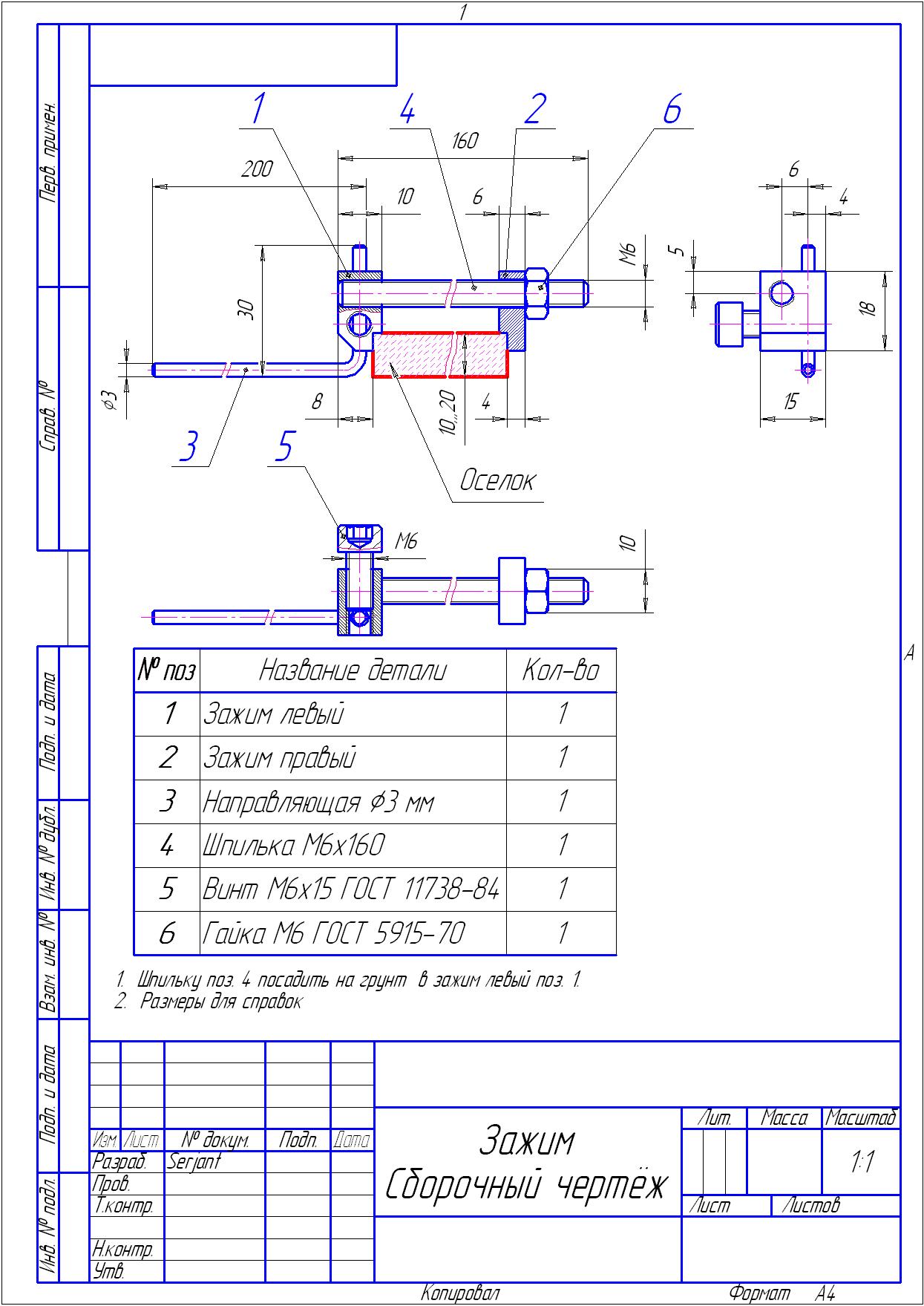

сборочный чертеж зажима точилки для ножейсборочный чертеж зажима точилки для ножей

Скачать чертежи точилки LANSKY RUS.


Ну вот, значит, болгарку с дрелью, ножовку по металлу с напильником, и метчики со шкуркой нам в руки. Режем, пилим, сверлим по размерам, снимаем заусенцы, шлифуем, нарезаем резьбы и вороним в машинном масле по желанию. В результате должна получиться вот такая конструкция:

Станок LANSKY RUSСтанок LANSKY RUS

Как сделать приспособление для  заточки ножей.


В качестве держателя конструкции применен болт с барашком. Для зажима бруска использован стержень с резьбой М6 и барашек. Направляющую можно изготовить из электрода для сварки. Вот, собственно, и вся конструкция, ничего заумного, но с таким девайсом даже домохозяйка будет способна наточить любой нож до остроты лезвия бритвы. С помощью прорезей в клеммах зажима ножа, где ходит направляющая, можно менять угол заточки. Движения камня производятся перпендикулярно режущей кромке. Сначала выполняется грубая заточка, затем ставится брусок средней шероховатости, и доводка осуществляется очень мягким брусочком.

Заточка ножа станком LANSKYЗаточка ножа станком LANSKY

Скачать фотографии точилки.


Рекомендуем к повторению. Надеемся вы останетесь довольны полученным результатом.

Ну а если вам все-таки не хочется заморачиваться с повторением вышеприведенного варианта точилки, можете приобрести готовое изделие на торговой площадке Aliexpress, многие продавцы осуществляют бесплатную доставку. Ассортимент можете посмотреть пройдя по ссылке ниже.
