Типы магнитопроводов силовых трансформаторов.


Магнитопровод низкочастотного трансформатора состоит из стальных пластин. Использование пластин вместо монолитного сердечника уменьшает вихревые токи, что повышает КПД и снижает нагрев.

Простой расчет понижающего трансформатора.


Магнитопроводы вида 1, 2 или 3 получают методом штамповки.
Магнитопроводы вида 4, 5 или 6 получают путём навивки стальной ленты на шаблон, причём магнитопроводы типа 4 и 5 затем разрезаются пополам.


Магнитопроводы бывают:

1, 4 – броневые,
2, 5 – стержневые,
6, 7 – кольцевые.

Чтобы определить сечение магнитопровода, нужно перемножить размеры «А» и «В». Для расчётов в этой статье используется размер сечения в сантиметрах.


Простой расчет понижающего трансформатора.


Трансформаторы с витыми стержневым поз.1 и броневым поз.2 магнитопроводами.

Простой расчет понижающего трансформатора.


Трансформаторы с штампованными броневым поз.1 и стержневым поз.2 магнитопроводами.

Простой расчет понижающего трансформатора.


Трансформаторы с витыми кольцевыми магнитопроводами.

Как определить габаритную мощность трансформатора.


Габаритную мощность трансформатора можно приблизительно определить по сечению магнитопровода. Правда, ошибка может составлять до 50%, и это связано с рядом факторов. Габаритная мощность напрямую зависит от конструктивных особенностей магнитопровода, качества и толщины используемой стали, размера окна, величины индукции, сечения провода обмоток и даже качества изоляции между отдельными пластинами.

Чем дешевле трансформатор, тем ниже его относительная габаритная мощность.
Конечно, можно путём экспериментов и расчетов определить максимальную мощность трансформатора с высокой точностью, но смысла большого в этом нет, так как при изготовлении трансформатора, всё это уже учтено и отражено в количестве витков первичной обмотки.
Так что, при определении мощности, можно ориентироваться по площади сечения набора пластин проходящего через каркас или каркасы, если их две штуки.


P = B * S² / 1,69


Где:
P – мощность в Ваттах,
B – индукция в Тесла,
S – сечение в см²,
1,69 – постоянный коэффициент.

Простой расчет понижающего трансформатора.


Пример:

Сначала определяем сечение, для чего перемножаем размеры А и Б.


S = 2,5 * 2,5 = 6,25 см²


Затем подставляем размер сечения в формулу и получаем мощность. Индукцию я выбрал 1,5Tc, так как у меня броневой витой магнитопровод.

P = 1,5 * 6,25² / 1,69 = 35 Ватт


Если требуется определить необходимую площадь сечения манитопровода исходя из известной мощности, то можно воспользоваться следующей формулой:

S = ²√ (P * 1,69 / B)


Пример:

Нужно вычислить сечение броневого штампованного магнитопровода для изготовления трансформатора мощностью 50 Ватт.


S = ²√ (50 * 1,69 / 1,3) = 8см²


О величине индукции можно справиться в таблице. Не стоит использовать максимальные значения индукции, так как они могут сильно отличаться для магнитопроводов различного качества.

Максимальные ориентировочные значения индукции.
Простой расчет понижающего трансформатора.

КАК РАССЧИТАТЬ ПОНИЖАЮЩИЙ ТРАНСФОРМАТОР.


В домашнем хозяйстве бывает необходимо оборудовать освещение в сырых помещениях: подвале или погребе и т.д. Эти помещения имеют повышенную степень опасности поражения электрическим током.

В этих случаях следует пользоваться электрооборудованием, рассчитанным на пониженное напряжение питания, не более 42 вольт.
Можно пользоваться электрическим фонарем с батарейным питанием или воспользоваться понижающим трансформатором с 220 вольт на 36 вольт.

В качестве примера давайте рассчитаем и изготовим однофазный силовой трансформатор 220/36 вольт.
Для освещения таких помещений подойдет электрическая лампочка на 36 Вольт и мощностью 25 — 60 Ватт. Такие лампочки с цоколем под стандартный патрон продаются в магазинах электро-товаров.

Если вы найдете лампочку другой мощности, например на 40 ватт, нет ничего страшного — подойдет и она. Просто наш трансформатор будет выполнен с запасом по мощности.


СДЕЛАЕМ УПРОЩЕННЫЙ РАСЧЕТ ТРАНСФОРМАТОРА 220/36 ВОЛЬТ.


Мощность во вторичной цепи: Р2 = U2 • I2 = 60 ватт

Где:
Р2 – мощность на выходе трансформатора, нами задана 60 ватт;
U2 — напряжение на выходе трансформатора, нами задано 36 вольт;
I2 — ток во вторичной цепи, в нагрузке.


КПД трансформатора мощностью до 100 ватт обычно равно не более η = 0,8.
КПД определяет, какая часть мощности потребляемой от сети идет в нагрузку. Оставшаяся часть идет на нагрев проводов и сердечника. Эта мощность безвозвратно теряется.

Определим мощность потребляемую трансформатором от сети с учетом потерь:

Р1 = Р2 / η = 60 / 0,8 = 75 ватт.


Мощность передается из первичной обмотки во вторичную через магнитный поток в магнитопроводе. Поэтому от значения Р1, мощности потребляемой от сети 220 вольт, зависит площадь поперечного сечения магнитопровода S.

Простой расчет понижающего трансформатора.


Магнитопровод – это сердечник Ш – образной или О – образной формы, набранный из листов трансформаторной стали. На сердечнике будет располагаться каркас с первичной и вторичной обмотками.

Площадь поперечного сечения магнитопровода рассчитывается по формуле:


S = 1,2 • √P1


Где:
S — площадь в квадратных сантиметрах,
P1 — мощность первичной сети в ваттах.

S = 1,2 • √75 = 1,2 • 8,66 = 10,4 см².


По значению S определяется число витков w на один вольт по формуле:

w = 50 / S


В нашем случае площадь сечения сердечника равна S = 10,4 см.кв.

w = 50 / 10,4 = 4,8 витка на 1 вольт.


Рассчитаем число витков в первичной и вторичной обмотках.

Число витков в первичной обмотке на 220 вольт:

W1 = U1 • w = 220 • 4.8 = 1056 витка.


Число витков во вторичной обмотке на 36 вольт:

W2 = U2 • w = 36 • 4,8 = 172.8 витков, округляем до 173 витка.


В режиме нагрузки может быть заметная потеря части напряжения на активном сопротивлении провода вторичной обмотки. Поэтому для них рекомендуется число витков брать на 5-10 % больше рассчитанного. Возьмем W2 = 180 витков.

Величина тока в первичной обмотке трансформатора:

I1 = P1 / U1 = 75 / 220 = 0,34 ампера.


Ток во вторичной обмотке трансформатора:

I2 = P2 / U2 = 60 / 36 = 1,67 ампера.


Диаметры проводов первичной и вторичной обмоток определяются по значениям токов в них исходя из допустимой плотности тока, количества ампер на 1 квадратный миллиметр площади проводника. Для трансформаторов плотность тока, для медного провода, принимается 2 А/мм² .

При такой плотности тока диаметр провода без изоляции в миллиметрах определяется по формуле:


d = 0,8 √I


Для первичной обмотки диаметр провода будет:

d1 = 0,8 √I 1 = 0,8 √0,34 = 0,8 * 0,58 = 0,46 мм. Возьмем 0,5 мм.


Диаметр провода для вторичной обмотки:

d2 = 0,8 √I 2 = 0,8 √1,67 = 0,8 * 1,3 = 1,04 мм. Возьмем 1,1 мм.


ЕСЛИ НЕТ ПРОВОДА НУЖНОГО ДИАМЕТРА, то можно взять несколько, соединенных параллельно, более тонких проводов. Их суммарная площадь сечения должна быть не менее той, которая соответствует рассчитанному одному проводу.

Площадь поперечного сечения провода определяется по формуле:

s = 0,8 • d²


где: d — диаметр провода.

Например: мы не смогли найти провод для вторичной обмотки диаметром 1,1 мм.

Площадь поперечного сечения провода диаметром 1,1 мм равна:


s = 0,8 • d² = 0,8 • 1,1² = 0,8 • 1,21 = 0,97 мм²


Округлим до 1,0 мм².

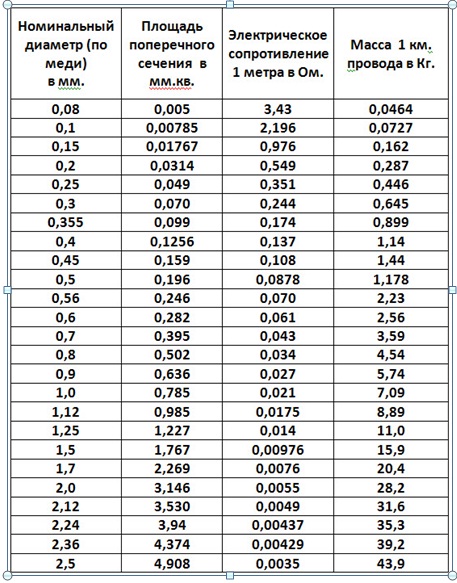

Из таблицы выбираем диаметры двух проводов сумма площадей поперечного сечения которых равна 1.0 мм².


Простой расчет понижающего трансформатора.


Например, это два провода диаметром по 0,8 мм. и площадью по 0,5 мм².

Или два провода:

— первый диаметром 1,0 мм. и площадью сечения 0,79 мм²,
— второй диаметром 0,5 мм. и площадью сечения 0,196 мм².
что в сумме дает: 0,79 + 0,196 = 0,986 мм².

Намотка катушки ведется двумя проводами одновременно, строго выдерживается равное количество витков обоих проводов. Начала этих проводов соединяются между собой. Концы этих проводов также соединяются.
Получается как бы один провод с суммарным поперечным сечением двух проводов.
