21-07-2013, 00:59




Собираем ламповый УНЧ «BLACK ANGEL».


В данной статье рассмотрен ламповый усилитель, за основу которого взята схемотехника усилителей MARSHALL, наверно и в наше время эти усилители являются мечтой любого музыканта. Усилитель BLACK ANGEL имеет довольно большие габариты (600х200х150мм), но, тем не менее, это вполне оправдывается достаточной для лампового усилителя мощностью в 50 ватт и просто шикарным звуком. Оригинальная схема усилителя представлена на рисунке 1.

Собираем  ламповый  УНЧ «BLACK ANGEL».


Схема по которой собирался усилитель представлена на рисунке 2. Для увеличения картинок кликните на изображении. Чувствительность усилителя 1В, реальная мощность на 6П3с - 30-40 ватт.

Собираем  ламповый  УНЧ «BLACK ANGEL».


Выходной каскад усилителя собран на лампах EL34, их можно заменить аналогами 6П3С, ЕСС808 меняются на 6Н8С или 6Н9С.

Выходные трансформаторы можно взять типа ТАН70, соединив обмотки как в схемах Комарова, его статьи про ламповые усилители не раз публиковались в журналах “Радио.

При сборке усилителя BLACK ANGEL автор статьи для одного канала применил выходной трансформатор, который был сделан на ТАНе, а для второго канала мотал трансформатор вручную. По утверждению автора - разница по звуку особо не заметна.

Накальные обмотки через резистор заземляются для снижения фона 50Гц в динамиках. Резисторы по 1кОм настраивают максимальное отсутствие его. Выход звукового трансформатора можно заземлить, а можно и нет (экспериментально по наилучшему качеству/наименьшим шумам).

ОС - тоже экспериментально. Без неё искажения Кни увеличиваются.
Цепочка С12 R38 - антипаразитная, против возбуждений по ВЧ.
R12 - 1 ватт (лучше 2), остальные 0,25-0,5.

Для придания товарного вида панель ламп выполнена из фольгированного стеклотекстолита покрытого никелем, в котором вырезаны отверстия для ламп.


Собираем  ламповый  УНЧ «BLACK ANGEL».


Для снижения наводок трансформатор питания с блоком выпрямителей и дросселем располагаются в одной части корпуса, а выходные трансформаторы в другой.

Собираем  ламповый  УНЧ «BLACK ANGEL».

Собираем  ламповый  УНЧ «BLACK ANGEL».


Название усилителя BLACK ANGEL исходит из того, что корпус его обклеен черной самоклеющейся пленкой, от чего вид его становится довольно сердитый, ну а звучание, как вы уже поняли – ангельское. В пластмассовой ручке регулятора громкости звука просверлено отверстие 3мм, в него вставлен светодиод, соединяющийся с питанием гибкими проводами. Получилось стильно и удобно. Подсветка ламп снизу светодиодами не рекомендуется - свечение накалов само по себе выглядит очень красиво!

Собираем  ламповый  УНЧ «BLACK ANGEL».

Справочный материал.

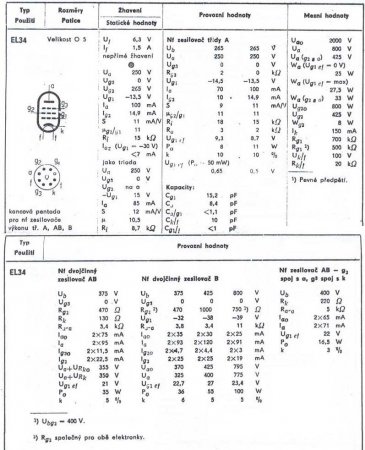

Характеристики лампы EL34 (Для увеличения картинки кликните на изображении.)

Собираем  ламповый  УНЧ «BLACK ANGEL».


Характеристики лампы 6П3С

Лучевой тетрод 6П3С предназначен для усиления мощности в выходных однотактных и двухтактных каскадах УНЧ; как ВЧ генератор в магнитофонах, передающих устройствах и др. аппаратуре.

Собираем  ламповый  УНЧ «BLACK ANGEL».


Номинальные электрические данные лампы 6П3С
• Напряжение накала, В - 6,3
• Напряжение на аноде, В - 250
• Напряжение на второй сетке, В - 250
• Напряжение смещения на первой сетке, В - - 14
• Ток накала, мА - 900 (допуск 60)
• Ток в цепи анода, ма - 72 (допуск 14)
• Ток в цепи второй сетки, мА - не более 8
• Крутизна характеристики, мА/В - 6 (допуск 0,8)
• Выходная мощность при переменном напряжении на
первой сетке 9,8 В и Rн в цепи анода 2500 Ом, Вт - 5,4
• Выходная мощность при напряжении накала 5,7 В, Вт - не менее 4
• Внутренне сопротивление, кОм - 22,5
• Коэффициент усиления - 13,5

Предельно допустимые электрические величины лампы 6П3С
• Наибольшее напряжение накала, В - 7
• Наименьшее напряжение накала, В - 5,7
• Наибольшее напряжение на аноде, В - 400
• Наибольшее напряжение на второй сетке, В - 300
• Наибольшая мощность, рассеиваемая на аноде, Вт - 20,5
• Наибольшая мощность, рассеиваемая на второй сетке, Вт - 2,75
• Наибольшее постоянное напряжение между катодом и подогревателем, В - 200
• Наибольший ток утечки между катодом и подогревателем, мкА - 100
• Наибольшее сопротивление в цепи первой сетки, Мом - 0,5

Режим лампы 6П3С при усилении мощности для генератора с посторонним возбуждением в классе С
• Напряжение источника анодного питания, В - 450
• Напряжение смещения на первой сетке при сопротивлении в цепи катода 500 Ом, В - -50
• Напряжение смещения на второй сетке при сопротивлении в цепи второй сетки 17 кОм, В - 250
• Анодный ток при наличии возбуждения, мА - 95
• Ток в цепи второй сетки, мА - 9
• Мощность возбуждения, Вт - 0,25 - 0,5
• Амплитуда напряжения возбуждения, В - 80
• Полезная выходная мощность, Вт - 20 – 25


В форсированном режиме, повышая напряжение на аноде до 500-600 В, при напряжении на 2-й сетке 250 В, за счет снижения срока службы лампы можно снять мощность до 30-35 Вт.
В удвоителе частоты, повышая напряжение смещения на 1-й сетке до 80 В и увеличивая амплитуду напряжения возбуждения до 110 В, можно снять с лампы мощность на второй гармонике до 12 Вт.



Характеристики лампы 6Н8С

Двойной триод 6Н8С предназначен для усиления напряжения низкой частоты. Оформление в стеклянной оболочке с октальным цоколем.

Цоколевка лампы 6Н8С

Собираем  ламповый  УНЧ «BLACK ANGEL».

Собираем  ламповый  УНЧ «BLACK ANGEL».


Характеристики лампы 6Н9С

Двойной триод 6Н9С предназначен для усиления напряжения низкой частоты. Оформление в стеклянном баллоне с октальным цоколем.

Цоколевка лампы 6Н9С

Собираем  ламповый  УНЧ «BLACK ANGEL».

Собираем  ламповый  УНЧ «BLACK ANGEL».



Трансформатор ТАН-70-127/220-50

Сердечник: ПЛ16х32х80
Мощность: 122 Вт
Ток первичной обмотки: 1,14/0,66 А
Масса: 2,45 кг

Собираем  ламповый  УНЧ «BLACK ANGEL».


Таб.1. Электрические параметры трансформатора ТAН70
Трансформаторы ТAН70 на 220 В выпускаются начиная с 1979 г., они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.
Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТAН70 на 220 В такие же, как у соответствующих трансформаторов ТAН70 на 127/220 В.
Напряжение на отводах первичных обмоток трансформаторов ТAН70 на 127/220 В:
между выводами 1 и 2, 4 и 5 - 110 В;
между выводами 2 и 3, 5 и 6 - 7 В.
При использовании трансформаторов ТAН70-127/220 на 127 В необходимо:
соединить выводы 1 и 6, 3 и 4, при этом магнитные потоки первичных обмоток обоих стержней суммируются;
подать напряжение 127 В на выводы 1 и 3 или 4 и 6.
При использовании трансформаторов ТAН70-127/220 на 220 В необходимо:
соединить выводы 2 и 5;
подать напряжение 220 В на выводы 1 и 4.


Собираем  ламповый  УНЧ «BLACK ANGEL».


Рис1. Электрическая принципиальная схема анодно-накального трансформатора ТAН70 на 50 Гц, 127/220 В

Собираем  ламповый  УНЧ «BLACK ANGEL».


Рис2. Электрическая принципиальная схема анодно-накального трансформатора ТAН70 на 50 Гц, 220 В
В трансформаторах ТAН70 возможно последовательное и параллельное согласное соединение вторичных обмоток. Накальные обмотки можно соединять параллельно для увеличения тока накала.

Анодные обмотки можно соединять последовательно для получения необходимого выходного напряжения, а также параллельно для увеличения нагрузочной способности обмоток. При последовательном соединении обмоток с разными допустимыми токами нагрузочный ток не должен превышать минимального допустимого. Параллельное соединение может осуществляться тех анодных обмоток, напряжение на зажимах которых одинаковое.


Собираем  ламповый  УНЧ «BLACK ANGEL».


Рис3. Конструкция анодно-накального трансформатора ТAН70 на 50 Гц, 127/220 В
