Фотореле управления уличным освещением.

Фотореле управления уличным освещением.


Рассмотрим схему фотореле, чувствительным элементом которого является фоторезистор ФСК-1, а нагрузка коммутируется симистором КУ 208Г. Принципиальная схема устройства изображена на рис.1 ниже.

Фотореле управления уличным освещением.


Фоторезистор ФСК-1 (R3 по схеме) контролирует уровень освещенности (при изменении освещенности изменяется сопротивление фоторезистора).

Пороговое устройство, реализованное на двух транзисторах по схеме триггера Шмидта, контролирует состояние датчика (фоторезистора), и управляет коммутирующим нагрузку симистором.
Ток базы транзистора VT1 порогового устройства зависит от делителя, образованного резисторами R1, R2 и самим фоторезистором (R3).

При достаточной освещенности сопротивление фоторезистора мало, следствием чего является открытый транзистор VT1 и закрытый VT2. Симистор в этом случае закрыт в связи с малым коллекторным током VT2.

Когда уровень освещенности становится меньше (вечер, сумерки), сопротивление фоторезистора возрастает, соответственно уменьшается базовый ток VT1. Когда ток базы достигнет определенного значения, VT1 начнет закрываться. Падение напряжения на R7 ускоряет закрытие VT1 и открытие VT2. Открытие VT2 приведет к открыванию симистора и удержанию его в открытом положении до тех пор, пока не начнет уменьшаться сопротивление фоторезистора, ведущего к открытию VT1 и закрытию VT2.
Для того чтобы изменить режим работы порогового устройства на обратный, достаточно поменять местами R1+R2 с фоторезистором R3.

Питание схемы безтрансформаторное, напряжение на стабилитроне VD1 (Д816А) – 22 вольта, пульсации сглаживаются конденсатором С1.

Ниже в статье приведены справочные материалы по симисторам КУ 208.


Внимание!!! Не пренебрегайте правилами электробезопасности при наладке или ремонте устройства, т.к. элементы схемы находятся под напряжением питающей сети 220В.


Фотореле ФР-2.


ФР-2 - это фотореле выпускается нашей промышленностью и используется в устройствах управления осветительными приборами, их включение происходит при снижении уровня освещенности. Зачастую фотореле встраивается в шкаф управления уличного освещения.

На рисунке ниже показан внешний вид фотореле ФР-2 с датчиком освещенности, роль которого выполняет фоторезистор ФСК-Г1.


Фотореле управления уличным освещением.


Технические данные на реле:

• Запитать реле можно как от однофазного источника переменного тока напряжением 220 вольт частотой 50 Гц, так и от источника постоянного тока напряжением ± 220 вольт. Отклонения по постоянке могут составлять ± 10%.
• Фотореле ФР-2 включает нагрузку при снижении освещенности ниже установленного предела, и отключает нагрузку при увеличении освещенности выше установленного уровня.
• Порог срабатывания устанавливается регулятором уровня, расположенным внутри устройства под прозрачной крышкой.
• На выходе фотореле ФР-2 стоит реле типа РПУ-2, контактами которого можно управлять магнитными пускателями или контакторами , катушки которых расчитаны на напряжение 220 вольт, или другой нагрузкой с током до 2 А.

На рисунке ниже изображена принципиальная схема фотореле:


Фотореле управления уличным освещением.


Питание схемы фотореле – безтрансформаторное. При подключении к переменной сети важно соблюсти правильную полярность: фазный провод подключается к 10-й клемме реле, а нулевой на 5-ю клемму.

Пороговое устройство собрано на двух германиевых транзисторах МП26Б, нагрузкой которого является исполнительное реле К1. В цепи базы транзистора VT1 находится делитель, в одном из плеч которого и находится чувствительный элемент фоторезистор. Подстроечным резистором R4 устанавливается необходимый уровень при котором фотореле будет переключаться в зависимости от уровня освещенности на фоторезисторе. Транзистор VT2 выполняет роль ключа.


Как работает фотореле ФР-2:

При достаточной освещенности фоторезистора его внутреннее сопротивление мало, транзисторы VT1 и VT2 открыты, выходное реле К1 отпущено, т.к. его обмотка шунтирована открытым переходом эмиттер-коллектор VT2. Контакты реле К1 разомкнуты.

При снижении уровня освещенности ниже установленного порога резистором R4, транзистор VT1 закроется, закроется и VT2. Через обмотку реле К1 потечет ток по цепочке R3-обмотка реле-R6-VD1-R7, реле притянется замкнув при этом исполнительные контакты.


Реле РПУ-2, которое установлено в приборе заводского исполнения, можно заменить любое другое, катушка которого будет расчитана на напряжение срабатывания 48 вольт, а сопротивление обмотки будет лежать в пределах 2,2 – 2,5 кОм, например реле МКУ-48.
Конденсатор С1 - типа МБМ на напряжение не менее 160В.


Справочные материалы.


КУ208

Фотореле управления уличным освещением.

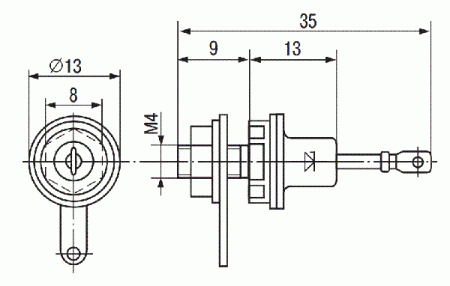

Диод Д816А

Диод Д816А относится к классу "Стабилитроны большой мошности".

Фотореле управления уличным освещением.


Основные технические параметры Д816А:

Стабилитроны Д816А кремниевые, диффузионно-сплавные, средней мощности.
Предназначены для стабилизации напряжения.
Выпускаются в металлостеклянном корпусе с жесткими выводами.
Тип стабилитрона приводится на корпусе.
Корпус стабилитрона в рабочем режиме служит отрицательным электродом (катодом).
Масса стабилитрона с комплектующими деталями не более 6 г.


• Разброс напряжения стабилизации: 19,6... 24,2 В при Iст 150 мА;
• Температурный коэффициент напряжения стабилизации: 0,12 %/°С;
• Временная нестабильность напряжения стабилизации: ± 5 %;
• Постоянное прямое напряжение: 1,5 В при Iпр 500 мА;
• Дифференциальное сопротивление стабилитрона : 7 Ом;
• Минимально допустимый ток стабилизации: 10 мА;
• Максимально допустимый ток стабилизации: 230 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 5 Вт;
• Рабочий интервал температуры окружающей среды: -60... +130 °С


Фотореле управления уличным освещением.


ПРОМЕЖУТОЧНОЕ РЕЛЕ РПУ-2М

Фотореле управления уличным освещением.


ОБЩИЕ СВЕДЕНИЯ: Реле промежуточные универсальные серии РПУ-2М предназначены для работы в
электрических цепях управления и промышленной автоматики переменного тока напряжением до 380В частотой 50Гц и постоянного тока напряжением до 220В.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:


Фотореле управления уличным освещением.


СХЕМЫ РПУ-2 ЭЛЕКТРИЧЕСКИЕ ПРИНЦИПИАЛЬНЫЕ:

Фотореле управления уличным освещением.


Еще одна схемка фотореле, может кому пригодится.


Фотореле управления уличным освещением.


Описывать схему наверно не имеет смысла. Понятно что исполнительное реле К1 воздействует на цепь управления тиристора VD6, включенного в диагональ моста. Для управления мощной нагрузкой необходимо подобрать соответствующие тиристор и диоды для моста VD7-VD10, способные пропускать большие токи.

****************
