27-02-2014, 21:25




Заряжаем гаджеты от USB.

Зарядка гаджетов от USBЗарядка гаджетов от USB


Многие современные мобильные телефоны, смартфоны, плеера, электронные книги и другие устройства поддерживают подзарядку от гнезда USB mini/micro, но варианты их подключения могут оказаться совершенно разные:

● Зарядка устройств с помощью стандартного дата-кабеля (USB AM – USB BM mini/micro). USB 2/0 может выдавать ток не больше 0,5 ампера, но если устройству требуется зарядный ток больше того, который может выдать USB порт, то времени на заряд может потребоваться очень много, или гаджет вообще не наберет полный заряд. С портом USB 3.0 дела обстоят немного легче, у него максимальный ток, который он может отдать в нагрузку немного больше, это порядка 0,9 ампера, но и такого тока для некоторых устройств порой оказывается не достаточно.

● Зарядка гаджетов с помощью того же дата-кабеля, используя родное зарядное устройство (или сетевое, или автомобильное). Разъемы этих зарядных устройств оборудованы гнездами USB-AF, имеющими 4 контакта. На вид эти гнезда напоминают компьютерные, но назначение их заключается только в том, чтобы выдать между первым и четвертым контактом напряжение порядка 5 вольт (первый контакт это плюс, четвертый контакт - минус). Для разных заряжаемых устройств в этих разъемах между некоторыми контактами могут стоять перемычки и сопротивления. О назначении перемычек и резисторов немного позже.

● Зарядка устройств от постороннего или самодельного зарядного устройства, выдающего на выходе напряжение 5В. Вот с этого места и начинаются всякие интересности, шаманства и танцы с бубном.
Вот ситуация: берем стороннее зарядное устройство, оно заведомо исправно, подключаем к нему мобильник или смартфон, а процесс заряда не начинается, ну хоть убейся. В чем “собака порылась”?... Оказывается, что многие гаджеты отслеживают подключение проводов Data+ и Data-, и отсутствие какой либо перемычки или резистора между контактами разъема приведет к тому, что гаджет отвергнет данное зарядное устройство, и не захочет от него заряжаться.

Теперь перейдем к конкретике.


Nokia, Philips, LG, Samsung, HTC

Для телефонов этих и некоторых других марок обязательным условием является наличие перемычки между вторым и третьим контактом гнезда USB-AF в зарядном устройстве, поэтому ставим закоротку, и спокойненько заряжаем телефон с помощью стандартного дата-кабеля.

разъем USB-AF Nokiaразъем USB-AF Nokia

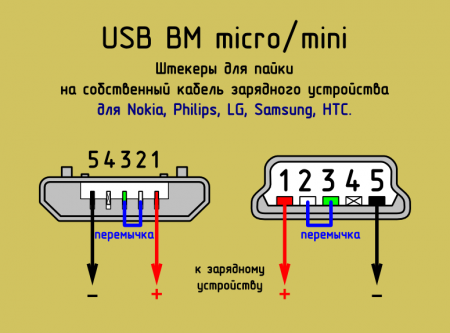

Есть зарядные устройства, в которых выходное гнездо отсутствует, из него сразу выходит шнур, а нам необходимо установить штекер mini/micro USB, значит, установка перемычки между вторым и третьим контактами выполняется в самом разъеме mini/micro USB. Плюсовой провод припаивается к первому контакту, а минусовой провод к пятому (последнему).

разъем USB BM micro_miniразъем USB BM micro_mini


Айфоны.

С Айфонами дела чуток сложнее. Вот такая “жуть и круть” навернута в гнездах зарядных устройств: второй и третий контакты (это Data+ и Data- соответственно) соединяются с четвертым контактом (это GND) через сопротивления 49,9 кОм, а с первым контактом (это +5 вольт) через сопротивления 75 кОм. Смотри схему соединений ниже:

гнездо USB-AF _ айфонгнездо USB-AF _ айфон


MOTOROLA.

В разъемах USB micro-BM зарядных устройств для гаджетов Motorola необходимо между четвертым и пятым контактами установить сопротивление 200 кОм. Если этого сопротивления не будет, то вроде как зарядка и начнется, но аккумулятор устройства не наберет полного заряда, а таким образом аккумулятор у вас долго не протянет.

штекер USB-AF - Motorolaштекер USB-AF - Motorola


Samsung Galaxy.

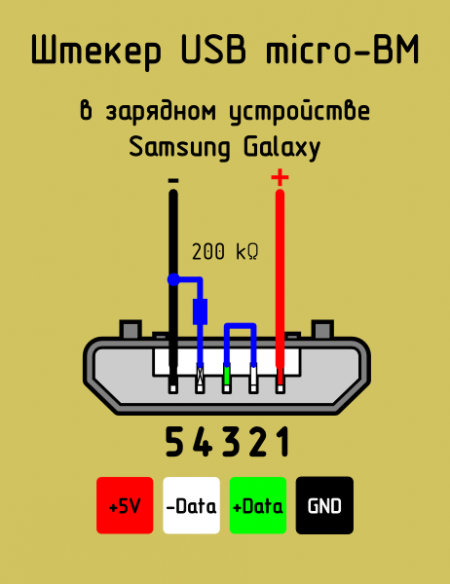

Зарядное устройство для этого девайса имеет пяти контактный штекер USB micro-BM, второй и третий контакты разъема закорочены, а четвертый и минусовой контакты соединены через сопротивление 200 кОм. Смотри следующую картинку.

разъем USB-AF _ samsunggalaxyразъем USB-AF _ samsunggalaxy


Планшет Samsung Galaxy Tab.

Для заряда этого планшета рекомендована следующая схема: второй и третий контакты (это Data+ и Data-) закорочены. Эта перемычка соединяется с плюсовым контактом через сопротивление 33 кОм, и через сопротивление 10 кОм с минусовым контактом. Схема ниже.

Разъем USB-AF - samsung galaxy tabРазъем USB-AF - samsung galaxy tab


E-ten

В просторечии его иногда называют “Енот”. Тут никаких особых “наворотов”, никаких резисторов, одна перемычка между четвертым и пятым контактами в разъеме USB micro-BM, и “Енот” заряжается полным ходом.

Разъем USB-AF - e-tenРазъем USB-AF - e-ten


Тех, кто не хочет кропить над проводами и паять перемычки, может выручить покупка кабеля USB-OTG, mini-USB штекер которого уже имеет замкнутые четвертый и пятый контакты. Единственное то, что для его использования еще нужен будет переходник USB AM-AM, у этого переходника с обеих сторон разъем типа “папа-папа”

кабель  USB-OTGкабель USB-OTG


Зарядное устройство Ginzzu GR-4415U.

Это зарядное устройство отличается своей универсальностью. Это ЗУ и ему аналогичные имеют два выходных гнезда:

● гнездо “HTC/Samsung”;
● гнездо “Apple или iPhone ”.

Распайка этих разъемов изображена на следующем изображении.


Разъемы зарядного устройства  Ginzzu GR-4415UРазъемы зарядного устройства Ginzzu GR-4415U


Навигатор Garmin.

Чтобы запитать или зарядить этот навигатор, необходим особенный data-кабель. Для того, чтобы просто запитать навигатор, штекер mini-USB должен иметь закороченные четвертый и пятый контакты. Для того, чтобы заряжать навигатор, вместо закоротки четвертого и пятого контактов устанавливается сопротивление номиналом 18 кОм. Рисунок ниже:

Разъем навигаторов GarminРазъем навигаторов Garmin


Подведем итог. Для того, чтобы реконструировать имеющееся зарядное устройство, и сделать из него USB-зарядное для вашего гаджета, проверьте наличие примерно пяти вольт постоянного напряжения на его выходе, и выясните, какой максимальный ток это ЗУ может отдать в нагрузку, достаточно ли будет этого тока для заряда вашего устройства. Если это ЗУ подходит по параметрам, вносите соответствующие коррективы согласно вышеуказанным схемам, приведенным в этой статье.

Удачи вам, и вашему девайсу!!!
