Схема мощного светодиодного стробоскопа
на таймере NE555.


Схема светодиодного стробоскопа_платаСхема светодиодного стробоскопа_плата


В этой статье мы рассмотрим схему мощного светодиодного стробоскопа, который реализован на широко распространенной микросхеме NE555. Это таймер, отечественным аналогом которой является микросхема КР1006ВИ1. И так, принципиальная схема устройства:

Принципиальная схема светодиодного стробоскопаПринципиальная схема светодиодного стробоскопа


Собственно NE555 и является основой схемы, на ней собран генератор импульсов, схема включения типовая. На выходе стоят ключи, управляющие светодиодными блоками, схемы которых изображены на этом же рисунке. Резисторы R5 и R6 стоят как ограничители тока.

Коротко о работе генератора. Зарядный ток конденсатора С2 протекает через резистор R2 и диод D1. Время заряда этой емкости определяет длительность свечения светодиодных блоков. То есть пока емкость заражается, светодиоды светятся. После того как емкость зарядится, на выходе генератора сигнал поменяется на противоположный, ключи Т1 и Т2 закроются, светодиоды погаснут, С2 начнет разряжаться через R8, после его разряда цикл повторится.

Запитать схему стробоскопа можно от любого источника с напряжением 20 Вольт, например, можно использовать БП для ноутбука.

Печатная плата изображена ниже:

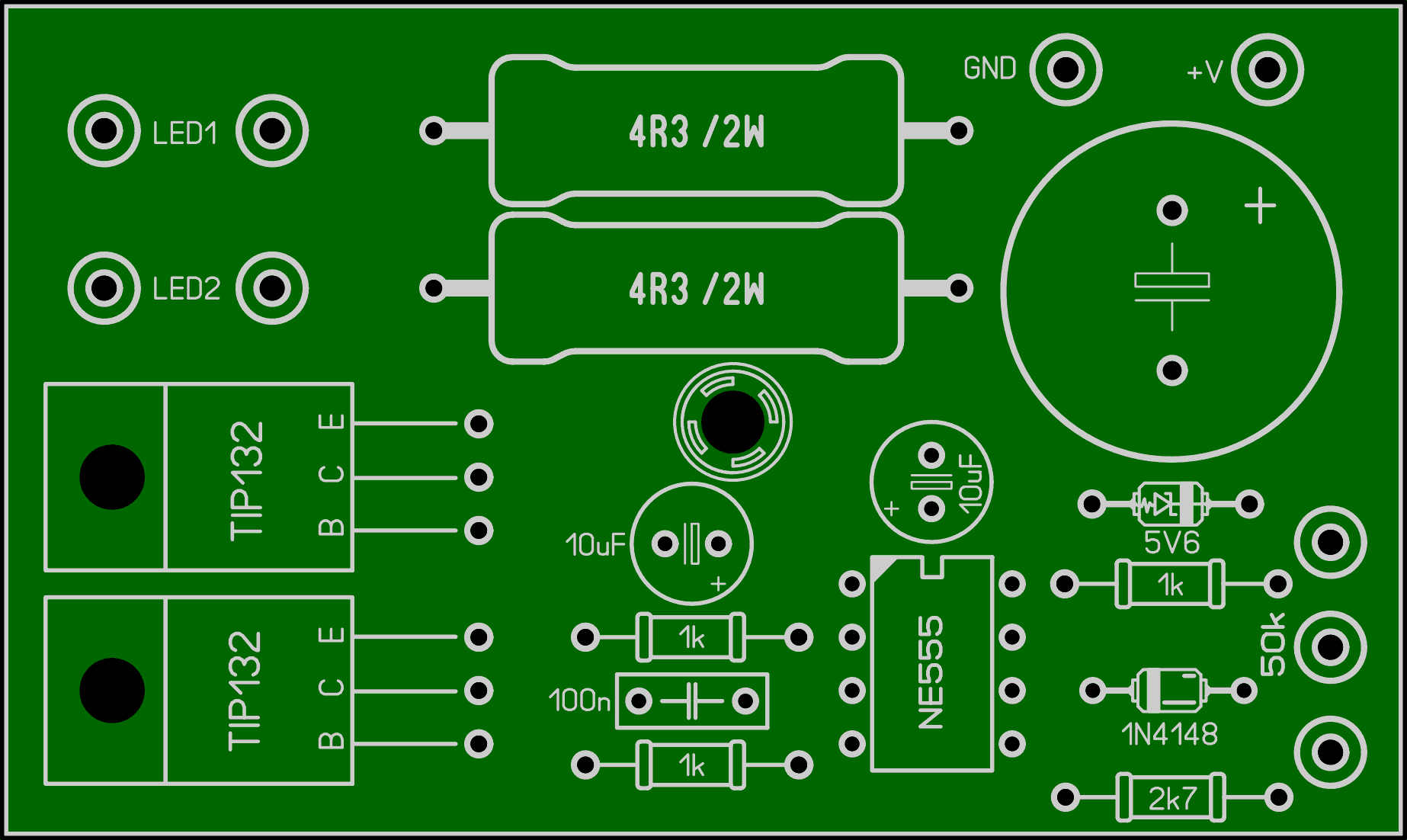

Печатная плата светодиодного стробоскопа 1Печатная плата светодиодного стробоскопа 1

Печатная плата светодиодного стробоскопа 2Печатная плата светодиодного стробоскопа 2


Внешний вид готовой платы показан ниже:

Внешний вид платы стробоскопа 1Внешний вид платы стробоскопа 1

Внешний вид платы стробоскопа 2Внешний вид платы стробоскопа 2


Блоки излучателей можно собрать на супер-ярких светодиодах, первый вариант на схеме содержит 75 штук, или по второму варианту, в котором применены импортные LUXEON Led мощностью 3 Ватта (Luxeon Led 3W star lb WS LXHL-LW3C). Если с первым вариантом светодиодов вы наверняка уже знакомы, то по второму варианту мы приведем некоторые данные. Вышеуказанная марка мощных LUXEON светодиодов выглядит следующим образом:

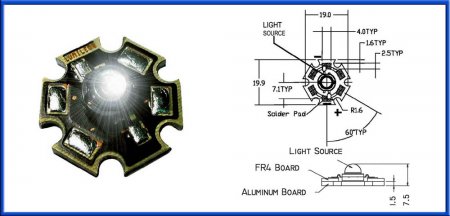

Luxeon Led 3W star lb WS LXHL-LW3CLuxeon Led 3W star lb WS LXHL-LW3C


75 супер-ярких светодиодов монтируются на не фольгированном стеклотекстолите, соединения элементов выполнены их же выводами, смотри следующие снимки:

Светодиодный блок 1Светодиодный блок 1

Светодиодный блок 2Светодиодный блок 2


Мощные LUXEON светодиоды смонтированы на П-образную алюминиевую пластину.

Светодиодный блок LUXEONСветодиодный блок LUXEON


Принципиальную схему и печатную плату в формате LAY вы можете скачать по прямой ссылке с нашего сайта.
