30-01-2018, 23:12
Фильтр для активного сабвуфера на NE5532.

Фильтр для активного сабвуфера на NE5532NФильтр для активного сабвуфера на NE5532N


Пока рисовал печатную плату в программе Sprint Layout, снимал принципиальную схему и писал статью, всё думал, что что-то похожее мне уже приходилось делать, по запросу в строке поиска “ MEGATECH ” на сайте конечно же ничего не нашел, поэтому решил работу продолжить. Ну вот работа типа закончена, и дело, как говорится, за малым, оформить статью… Но, все-таки, думаю нужно получше поискать на сайте похожие новости. Как оказалось, эта схема уже рассматривалась нами, только авторство оригинала было от Audio Yiroshi. В общем, даже не знаю кто у кого там передрал схему и выдает за свою разработку, но даже разводка печатной платы выполнена абсолютно одинаково. Отдельной статьи писать конечно по этому устройству нет смысла, но, чтобы труды не пропали даром, объединяю весь имеющийся материал с ранее опубликованной статьей.

Полоса пропускания фильтра Yiroshi Audio RS2600 (MEGATECH MT-SW800) - 18...200 Hz.

Ранее опубликованная принципиальная схема имела некоторые недочеты и была переделана заново:


Filter for Active Subwoofer NE5532 SchematicFilter for Active Subwoofer NE5532 Schematic


Двуполярный блок питания построен на стабилизаторах 7812 и 7912. Для чего на третьей микросхеме собраны две одинаковые цепи и при этом имеется два выхода – не спрашиваете, честно говорю – не знаю. Кто в курсе – отпишитесь в комментариях в конце статьи.

Исходники печатной платы следующие:


bg1_reversbg1_revers

Yiroshi RS2600 elementsYiroshi RS2600 elements

Yiroshi RS2600 PCBYiroshi RS2600 PCB

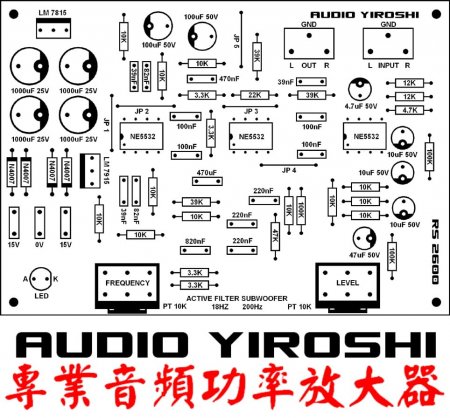

Yiroshi RS2600 SilkYiroshi RS2600 Silk


Используя данные изображения была нарисована печатная плата фильтра в формате LAY6, лейка выглядит так:

Active Subwoofer filter NE5532 LAY6Active Subwoofer filter NE5532 LAY6

Active Subwoofer filter NE5532 LAY6  FOTOActive Subwoofer filter NE5532 LAY6 FOTO


Плата изготавливается на одностороннем фольгированном стеклотекстолите, размер – 72 x 104 mm.

Список используемых элементов схемы фильтра:


Микросхемы:

● OP1, OP2, OP3 – NE5532N – 3 шт.
● LM7812 – 1 шт.
● LM7912 – 1 шт.

Диоды:

● VD1, VD2, VD3, VD4 – 1N4007 – 4 шт.
● LED1 – светодиод 5 mm – 1 шт.

Резисторы 0,25W:

● R1, R2 – 12k – 2 шт.
● R3, R18, R19 – 39k – 3 шт.
● R4, R9, R12 – 100k – 3 шт.
● R5, R6, R7, R8, R14, R20, R21, R22, R23, R24, R25, R26 – 10k – 12 шт.
● R10, R11, R16, R17 – 3k3 – 4 шт.
● R12 – 47k – 1 шт.
● R15 – 22k – 1 шт.

Переменные резисторы:

● P1 – B10k (сдвоенный) – 2 шт.

Конденсаторы:

● C1, C6 – 47mF/50V электролит – 2 шт.
● C2, C15, C16 – 39n (393) – 3 шт.
● C3, C4, C5 – 10mF/50V электролит – 3 шт.
● C7 – 820n (824) – 1 шт.
● C8, C9, C10 – 220n (224) – 3 шт.
● C11, C12 – 470n (474) – 2 шт.
● C13, C14 – 82n (823) – 2 шт.
● C17, C18 – 100mF/50V электролит – 2 шт.
● C19, C20, C21, C22 – 1000mF/25V электролит – 4 шт.
● C23, C24, C25, C26 – 100n (104) – 4 шт.

Остальное:

● Панельки 8 Pin для микросхем – 3 шт.
● Разъем 3 Pin 5 mm (вход, выход, питание) – 3 шт.

Архив обновлен 30.01.18.

Размер архива для скачивания материалов по фильтру MEGATECH MT-SW800 - 1,6 Mb.
