24-01-2017, 14:41

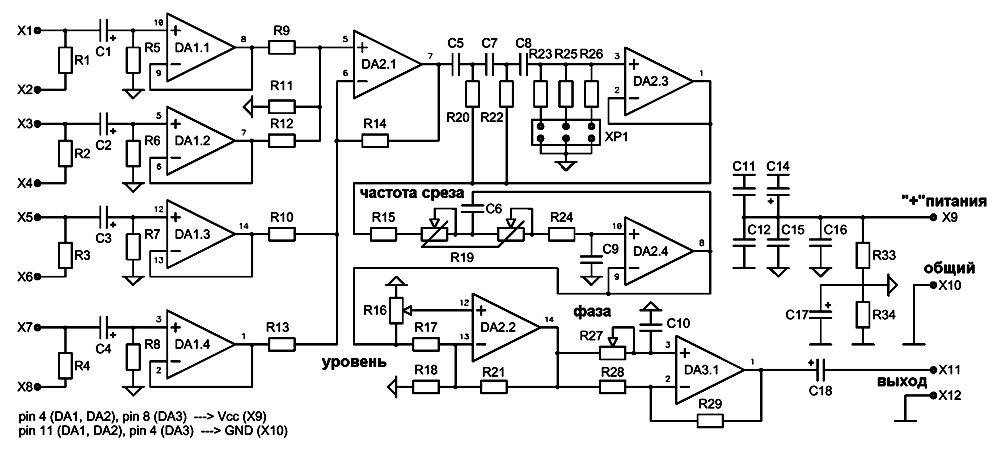

Фильтр для сабвуферного канала от Мастеркит.  Бороздя просторы инета наткнулся на Мастеркитовский набор-конструктор, позволяющий собрать фильтр для сабвуферного канала. Схема построена на двух счетверенных операционных усилителях LM324 и одной LM358, которая по своей сути представляет собой половинку вышеуказанной. Отличительной особенностью этих микросхем является то, что диапазон питающего напряжения, в котором эти микры работоспособны, от 3 до 32 Вольт (согласно Datasheet), ну, впрочем, не стоит злобствовать, и подавать на схему напряжение выше 30-ти. Принципиальная схема фильтра показана ниже:  Входной сигнал можно подавать как низкоуровневый, например, с линейного выхода звуковоспроизводящего устройства, так и с выхода какого-либо усилителя мощности (входы разные). Ток потребления схемы составляет 50mA. Более подробную информацию вы найдете в текстовом файле формата PDF, находящемся в архиве с материалами. Печатная плата блока обработки сигнала для сабвуферного канала в формате LAY6 выглядти так:  Фото-вид платы фильтра формата LAY6:  Плата выполнена на одностороннем фольгированном стеклотекстолите размером 38 х 99 мм. Монтаж плотный. Список элементов схемы фильтра для сабвуферного усилителя: Конденсаторы: • С1, C2, C3, С4, C18 – 4,7mF/50V – 5 шт. • C5, С7, C10 – 0,47mF = 470n – 3 шт. • С6 – 0,068mF = 68n – 1 шт. • С8, C11, C12, C15, C16 – 0,1mF = 100n – 5 шт. • C9 – 0,033mF = 33n – 1 шт. • C13 – 1mF/50V – 1 шт. • С14, C17 – 220mF/50V – 2 шт. Микросхемы: • DA1, DA2 – LM324 – 2 шт. • DA3 – LM358 – 1 шт. Резисторы: • R1, R2, R3, R4, R21, R26 – 220k – 6 шт. • R5, R6, R7, R8 – 47k – 4 шт. • R9, R10, R11, R12, R13, R14, R15, R20, R22, R24, R28, R29, R30, R31 – 10k – 14 шт. • R17, R33, R34 – 22k – 3 шт. • R18 – 24k – 1 шт. • R23 – 120k – 1 шт. • R25 – 150k – 1 шт. • R32 – 100k – 1 шт. • R35 – 2 k – 1 шт. Переменные резисторы: • R16, R27 – 100k (моно) – 2 шт. • R19 – 100k (сдвоенный) – 1 шт. Остальное: • HL1 – Светодиод 3mm – 1 шт. • Штыревые разъемы 2Pin 2,54mm – 9 шт. Размер файла архива с материалами – 0,56 Mb.
