Плавное включение нагрузки. SOFT-START.

Собираем систему SOFT-START. Плавное включение нагрузки.Собираем систему SOFT-START. Плавное включение нагрузки.


Что такое система SOFT-START? Это устройство, включающееся между первичной обмоткой понижающего трансформатора и розеткой электросети, от которой этот трансформатор запитан. Предназначен он для того, чтобы обеспечить плавный пуск источника с большой нагрузкой, и чтобы пусковой ток оставался в определенных пределах и не перегорали предохранители. Элементами, которые вызывают высокие токи при включении, являются, например, электролитические конденсаторы большой емкости в блоке питания усилителя мощности. В момент включения, пока эти конденсаторы разряжены, они создают почти короткое замыкание на линиях питания, а по мере заряда пусковой ток падает. И хотя время этого процесса не велико, его вполне может хватить для перегорания сетевого предохранителя. В разы увеличивать номинал плавкой вставки нельзя, иначе данный предохранитель перестанет выполнять должную защитную функцию, поэтому в данном случае целесообразно применение системы плавного пуска. Ниже приведена схема релейной системы SOFT-START, которая запускает источник питания в два этапа. При включении в начальный момент первичная обмотка запитана от сети через цепочку мощных резисторов, ограничивающих пусковой ток, в это время заряжаются мощные электролиты блока питания, через секунду-две реле шунтирует мощные резисторы, и трансформатор входит в нормальный режим работы от сети. Время задержки зависит от номиналов конденсаторов C2, C3, чем больше эти емкости, тем больше задержка. И так, принципиальная схема:

soft-start-принципиальная схемаsoft-start-принципиальная схема

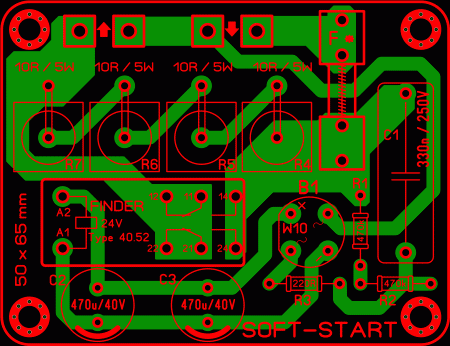

Печатная плата SOFT-START выполнена на куске одностороннего фольгированного стеклотекстолита размером 50 х 65 мм. Вид платы LAY6 формата:

SOFT START CIRCUIT LAY6SOFT START CIRCUIT LAY6

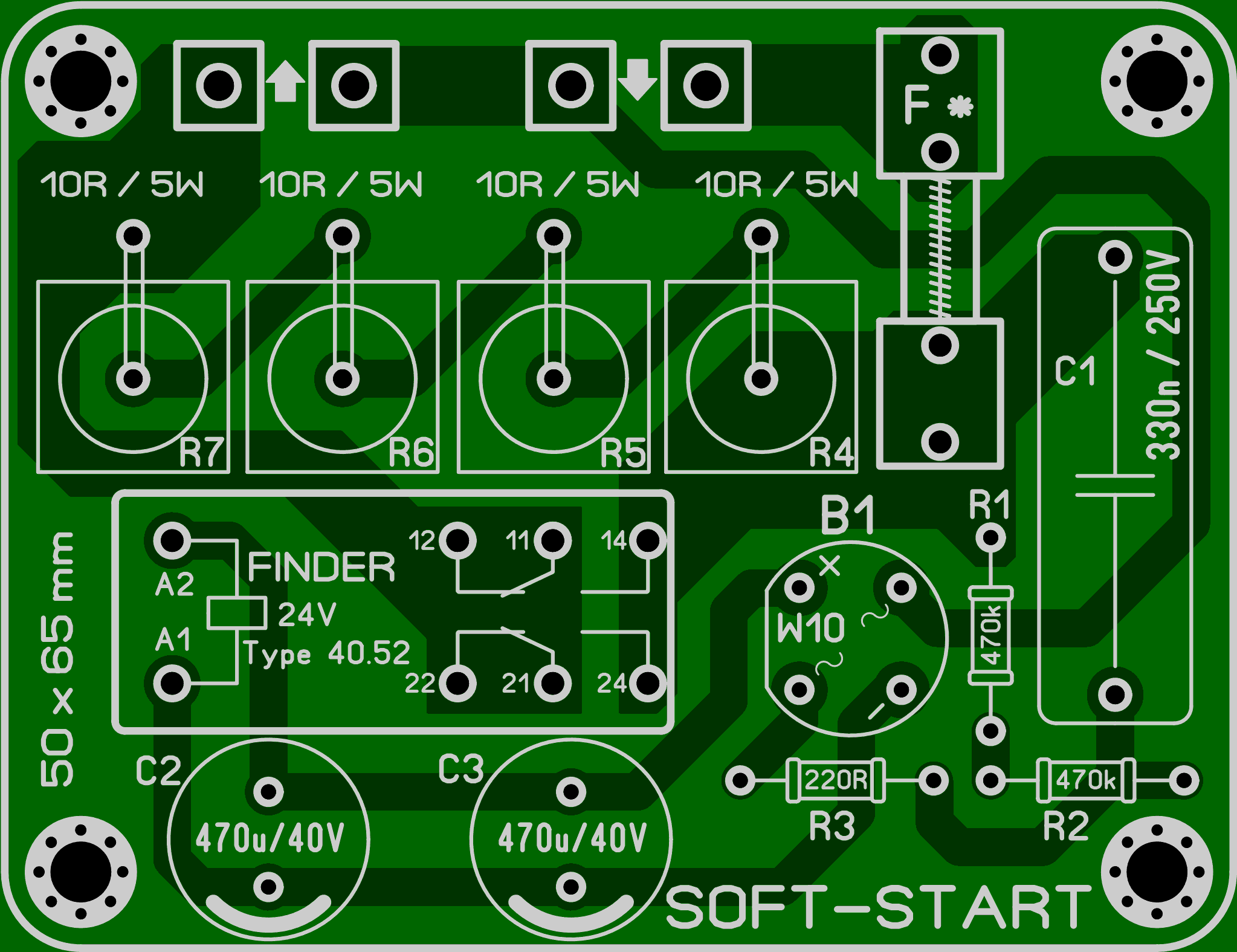

SOFT START CIRCUIT LAY6 FOTOSOFT START CIRCUIT LAY6 FOTO

Список элементов схемы SOFT-START:


Резисторы:

• R1, R2 – 470k – 2 шт.
• R3 – 220R – 1 шт.
• R4, R5, R6, R7 – 10R/5W – 4 шт.

Конденсаторы:

• C1 – 0,33mF/250VAC – 1 шт.
• C2, C3 – 470mF/40V – 2 шт.

Остальное:

• Предохранитель с колодкой под монтаж на плату – 1 шт. Номинал предохранителя рассчетный для конкретного трансформатора.
• Диодный мост на 1,5...2 Ампера типа W10 – 1 шт.
• Re1 - Реле с катушкой на 24 Вольта 1200R и контактами не менее 8A 250V. Например можно применить реле V23057-B0006-A201 от Tyco Electronics, или реле FINDER, смотри пример ниже:


Реле Finder 24V 10A 250VРеле Finder 24V 10A 250V


!!! Обращаем ваше внимание, элементы платы, дорожки и соединительные провода находятся под сетевым напряжением, будьте внимательны и аккуратны.

Размер файла-архива с материалами по системе SOFT-START – 0,2 Mb.
