Собираем MXR Headphone Amplifier.

Собираем MXR Headphone Amp with Effects Loop and Bypass OptionsСобираем MXR Headphone Amp with Effects Loop and Bypass Options


В статье приведена схема простого гитарного усилителя для наушников MXR. Его удобно применять, например, при домашних репетициях при обучении, дабы монотонными гаммами или крутым распилом хэви не травмировать слух и психику своих близких, ну и конечно же соседей. Может есть и еще некоторые способы применения данного устройства, но сейчас не об этом, рассмотрим технические моменты. Усилитель выполнен в виде гитарной педали, кроме гитарного входа и выхода на наушники есть кнопка 3PDT, с ее помощью можно выводить сигнал либо на головные телефоны, либо подключать на вход гитарного усилителя. Второй вариант схемы предусматривает наличие петли (LOOP), позволяющей подключать к MXR Headphone Amp дополнительные педали, это может быть эквалайзер, Overdrive, Distortion и т.д. Обе принципиальные схемы гитарного усилителя для наушников показаны ниже:

Схема MXR Headphone AmpСхема MXR Headphone Amp

Схема MXR Headphone Amp with Effects Loop and Bypass OptionsСхема MXR Headphone Amp with Effects Loop and Bypass Options


В схеме присутствует всего один регулятор, это “Громкость” номиналом 500 кОм, характеристика его обратно-логарифмическая. Построена схема на операционном усилителе TL071 с парой биполярных транзисторов разной проводимости на выходе. Индикаторный светодиод LED показывает наличие на схеме питающего напряжения. Питание осуществляется от элемента типа КРОНА либо от внешнего источника питания с напряжением 9 Вольт постоянки. Исходник печатной платы показан ниже:

Исходник печатной платы MXR усилителя для наушниковИсходник печатной платы MXR усилителя для наушников


Мы сделали копию данной платы в формате LAY6:

MXR Headphone Amp_LAY6MXR Headphone Amp_LAY6


Фото-вид платы формата LAY6 и вид расположения элементов:

MXR Headphone Amp_LAY6_fotoMXR Headphone Amp_LAY6_foto

MXR Headphone Amp_LAY6_расположение элементовMXR Headphone Amp_LAY6_расположение элементов


Печатная плата для обоих вариантов исполнения (с петлей и без петли) одинаковая, разница только во внешних соединениях, они показаны на следующих двух изображения взятых и оригинальных материалов:

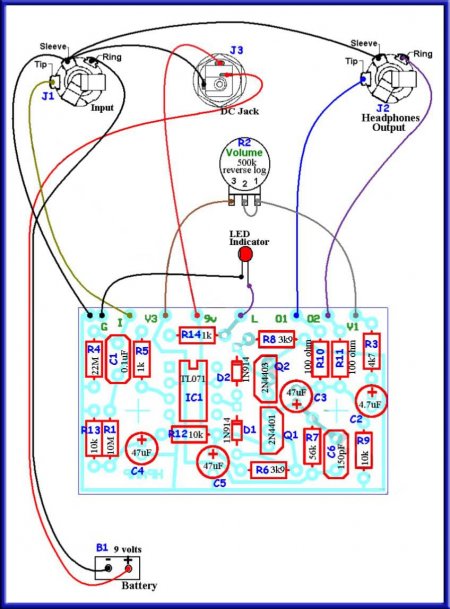

Внешние соединения с платой MRX Headphone AmpВнешние соединения с платой MRX Headphone Amp

Внешние соединения с платой MXR Headphone Amp с петлей LOOPВнешние соединения с платой MXR Headphone Amp с петлей LOOP

Список элементов для повторения схемы MXR Headphone Amp:


Микросхемы:

• TL071 – 1 шт.

Транзисторы:

• Q1 – 2N4401 – 1 шт.
• Q2 – 2N4403 – 1 шт.

Резисторы:

• R1 – 10M – 1 шт.
• R2 – переменный резистор 500k с обратно-логарифмической характеристикой
• R3 – 4k7 – 1 шт.
• R4 – 22M – 1 шт.
• R5 – 1k – 1 шт.
• R6, R8 – 3k9 – 2 шт.
• R7 – 56k – 1 шт.
• R9, R12, R13 – 10k – 3 шт.
• R10, R11 – 100R – 2 шт.

Конденсаторы:

• С1 – 0,1mF=100n (104) – 1 шт.
• С2 – 4,7mF – электролит – 1 шт.
• С3, С4, С5 – 47mF – электролит – 3 шт.
• С6 – 150pF (151) – 1 шт.

Диоды:

• D1, D2 – 1N914 – 2 шт.

Остальное:

• Кнопка 3PDT – 1 шт.
• Разъем для батарейки типа КРОНА – 1 шт.
• Разъем 6,3мм стерео для гитарного входа и выхода на наушники – 2 шт.
• Разъем 6,3мм моно для входа на усилитель мощности и организации петли – 3 шт.
• Разъем для подключения внешнего питания – 1 шт.

Материалы для повторения схемы MXR Headphone Amp находятся в архиве и доступны для скачивания. Размер файла - 0,6 Mb.
