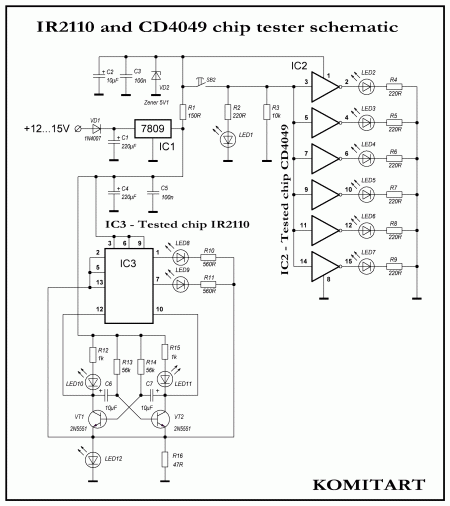

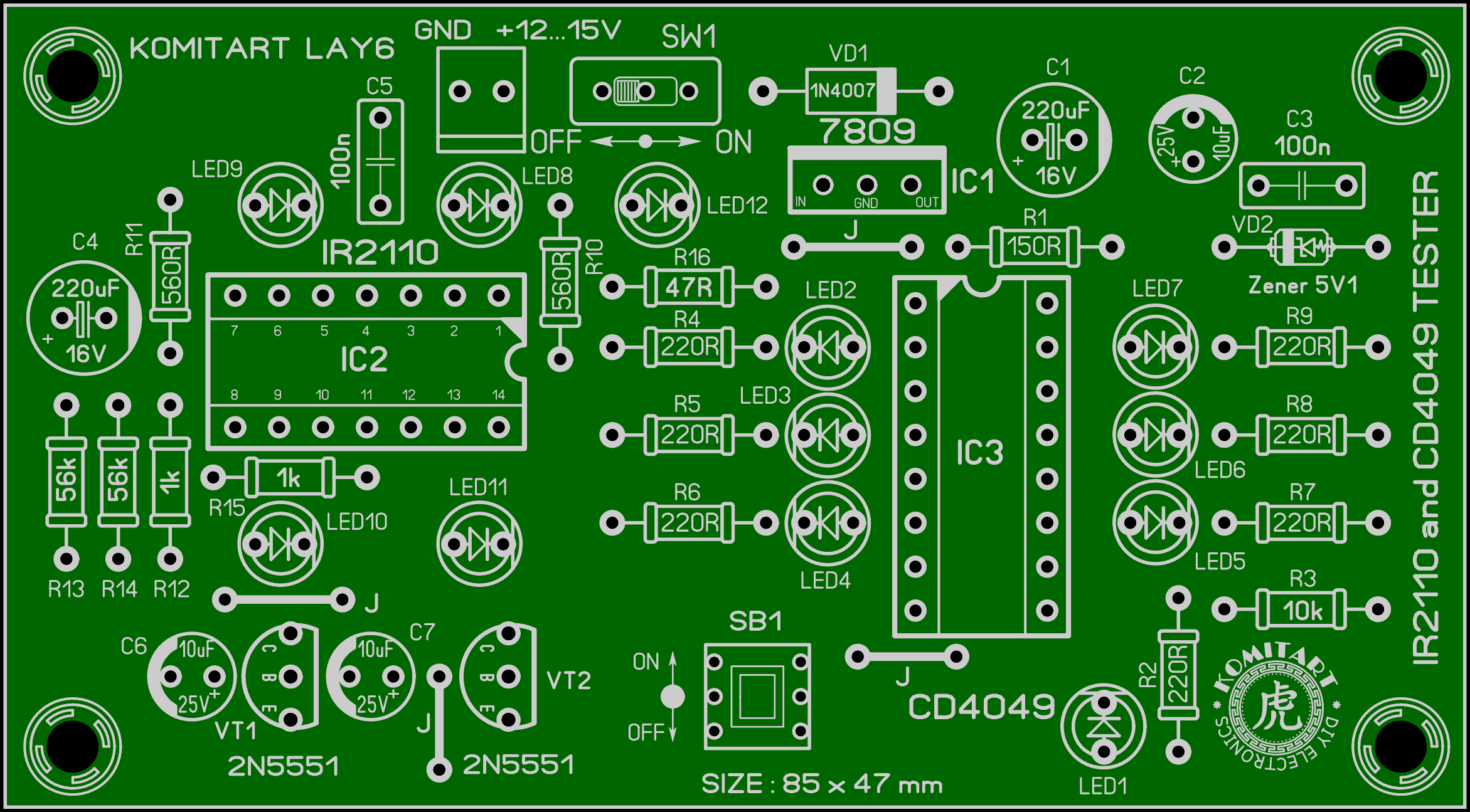

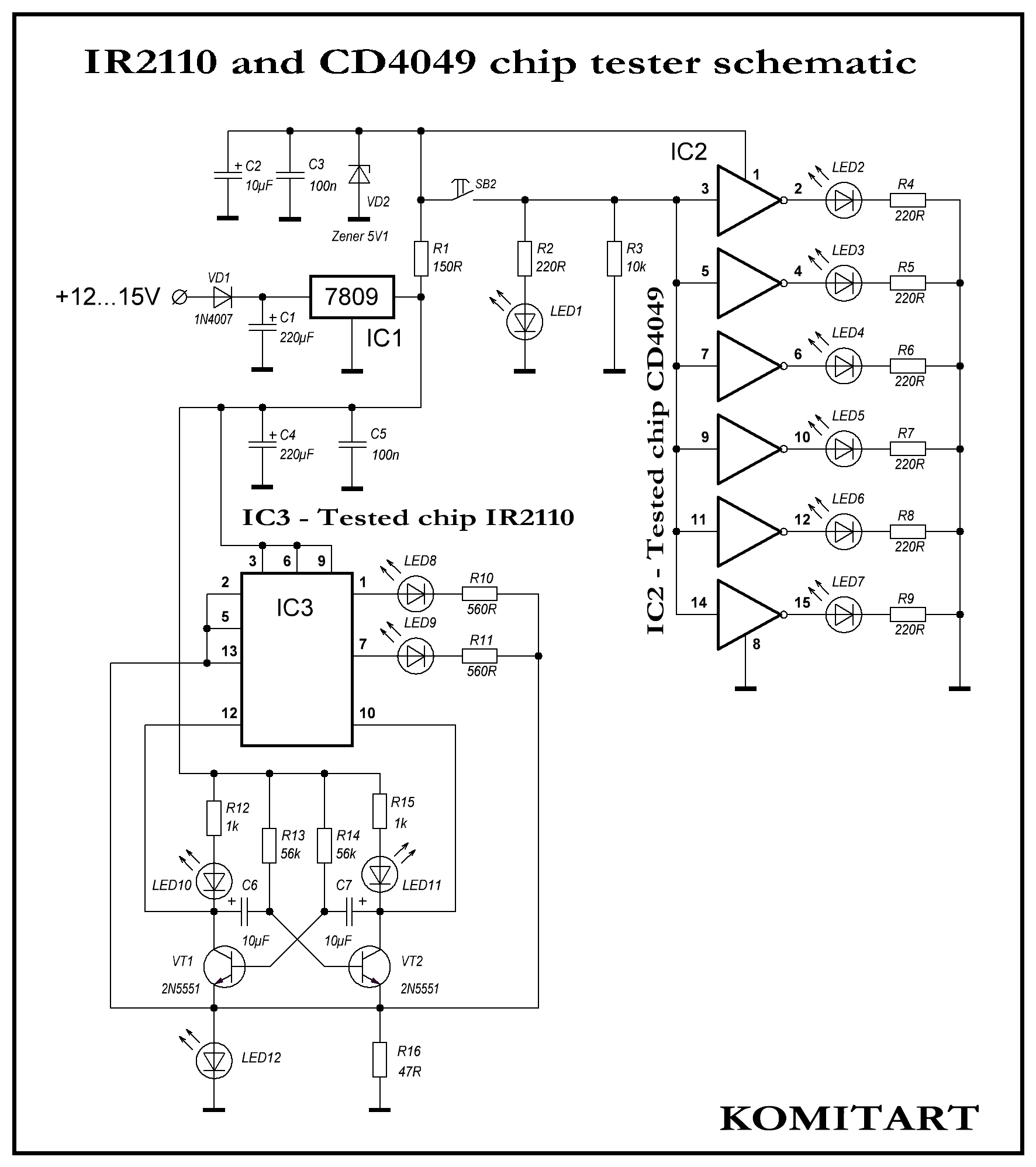

IR2110 and CD4049 chip tester.  Приветствую, друзья. Пока отложил в сторону проект тестера операционных усилителей, то одно не нравится, то другое, уже несколько раз переделывал печатную плату, решил отложить этот материал до лучших времён, и заняться проектом тестера таких чипов как IR2110 и логической CD4049. В сети есть ролик по этой схеме, но ни самой принципиалки, ни нормальной платы в LAY6 я не нашел, вернее схему нашел рисованную от руки, и она показывается в жутком качестве в видеоролике, пришлось сначала отрисовывать плату в LAY6, потом переделывать принципиальную схему согласно того, что реализовано на печатной плате, получилось следующее:  Буржуи прям поражают, как показывать платы в видео не показывая схему, по которой эта плата собрана, хорошо если устройство запустится сразу, а если возникнут проблемы, то голову поломаешь разбираться... Ну да ладно. Вернёмся к плате, она выполнена на одностороннем фольгированном стеклотекстолите, размер я не особо соблюдал, получилось как получилось, то есть 85 x 47 mm. С логикой думаю непоняток не возникнет, CD4049 имеет 6 инверторов, меняя уровень сигнала на входе с логического нуля на логическую единицу, имеем то, что при отжатой кнопке все 6 светодиодов по выходам светятся, при нажатии кнопки SB1 загорается светодиод LED1, а 6 светодиодов по выходам CD4049 тухнут. По линии IR2110 - на двух транзисторах собран мультивибратор, частота переключения зависит от номиналов конденсаторов C6 и C7, и если смотреть по светодиодам на плате, то LED8, LED9 и LED10, LED11 при нормально работающем чипе должны перемигиваться крест-накрест, если что то не светится или светится постоянно - чип в помойку. Как я уже написал выше плата односторонняя, внешний вид разводки такой:  Список элементов схемы "IR2110 and CD4049 chip tester" : - IC1 - интегральный стабилизатор LM7809 - 1 шт. - IC2 - Панелька для микросхемы CD4049 (DIP16) - 1 шт. - IC3 - Панелька для микросхемы IR2110 (DIP14) - 1 шт. - VT1, VT2 - 2N5551 (NPN) - 2 шт. - VD1 - 1N4007 - 1 шт. - VD2 - стабилитрон 5V1 - 1 шт. - LED1...LED12 - светодиод 5 mm - 12 шт. - R1 - 150R / 0,25W - 1 шт. - R2, R4, R5, R6, R7, R8, R9 - 220R / 0,25W - 7 шт. - R10, R11 - 560R / 0,25W - 2 шт. - R12, R15 - 1k / 0,25W - 2 шт. - R13, R14 - 56k / 0,25W - 2 шт. - R16 - 47R / 0,25W - 1 шт. - C1, C4 - 220uF/16V электролит - 2 шт. - C2, C6, C7 - 10uF/25V электролит - 3 шт. - R3, R5 - 100n / 50V (можно ставить керамику) - 2 шт. - SB1 - кнопка с фиксацией (как по питанию в мультиметрах ставят) - 1 шт. - Клеммник (питание) 2 Pin 2,54 mm - 1 шт. Удачной сборки. Размер архива - 0,7 Mb.
