День Добрый. Собрал все по первой версии платы. Ошибок в пайке нет, отклонение лишь одно - вместо 1n4004 стоит 1n4007. Не хочет работать.....я так понимаю J1-J5 - это точки выстроения напряжения отсечки. Выставил везде 4,5 вольт. Питание БП 12V 500mA, думаю должно хватать. Помогите пожалуйста, может что неправильно делаю.

Если грубых ошибок нет, как вариант подать на вход сигнал с генератора и смотреть осциллоскопом его прохождение покаскадно. На всякий случай перепроверить цоколевку полевиков, потому что и в исходниках по которым рисовалась плата бывают косяки, не часто, но все-таки бывают.

Спасибо за ответ. К сожалению осца нет. Буду перепроверять схему с печаткой. Если обнаружу ошибку - обязательно отпишусь. Еще раз спасибо.

Да, действительно. В первой печатке нужно перевернуть все полевики.

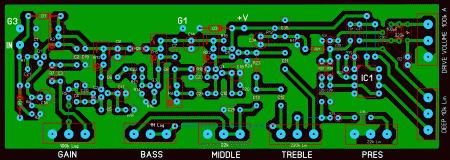

Проделал небольшую работу, подправил печатную плату в первом варианте на предмет перевернутой цоколевки J201. Найден недочет в дорожках - одна сторона подстроечного резистора AJ5 (500k) не соединена с общим проводником (GND), а так же не было соединения +12V с катодом диода D3. На плату нанес номиналы элементов, надеюсь теперь собирать примочку будет проще. Архив перезалил. В текст статьи добавил картинки с правильным расположение выводов полевых транзисторов J201 - J204.

Привет. А какие должны быть напряжения на стоке полевых транзисторов?

Если я правильно понимаю схему - половина напряжения питания. Могу ошибаться.

Да ещё 6 и 7 микросхемы надо соединить. А по поводу AJ5 если его использовать то резистор R12 нужно не впаивать. Тут либо ибо. Я переделал плату под на наши КП303. Могу скинуть.

6 и 7 ножки соединены. По поводу R12, его впаять надо, переменник подключен параллельно R12, и дает возможность изменять сопротивление этой цепочки примерно от 300k до нуля. Можно точнее посчитать по формуле параллельного соединения резисторов.
