Собираем дистошн “Acapulco Gold”.

Собираем дистошн Acapulco GoldСобираем дистошн Acapulco Gold


Представляем вашему вниманию гитарную примочку “Acapulco Gold” Cranked Sunn Model T Amp Distortion. Демонстрация этого гитарного эффекта есть на Ютубе, поэтому мы не будем добавлять видео, напишем просто что этот эффект имеет не плохое звучание.

Схема построена на двух операционных усилителях LM386. Изначально мы нашли вот такой материал по этой схеме:

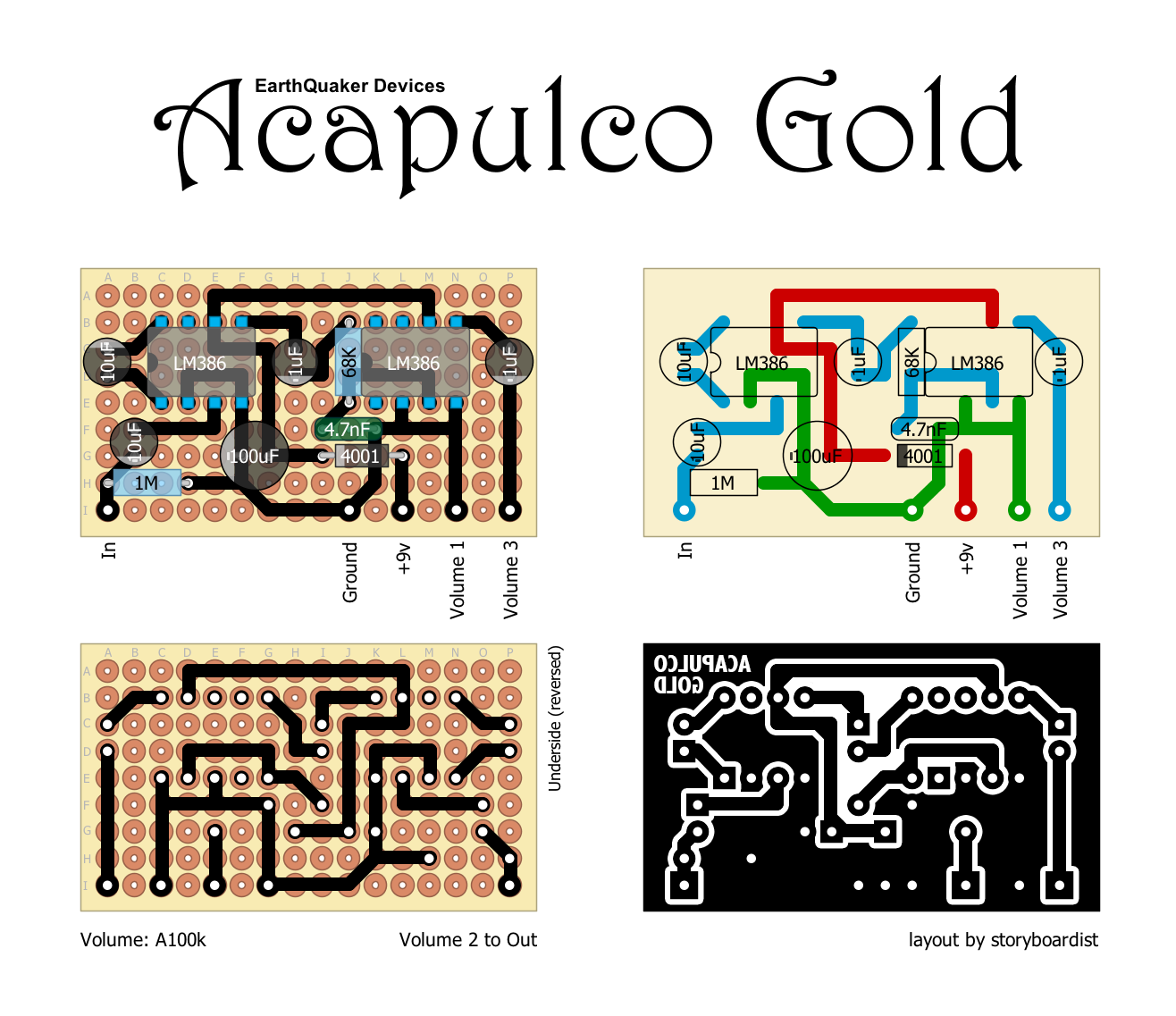

EQD Acapulco GoldEQD Acapulco Gold


В принципе и этого листа хватило бы для повторения этой не сложной схемы, на нем показан монтаж элементов на макетной плате, все элементы подписаны, а также PCB вид печатной платы. Но все же гораздо лучше иметь под руками принципиальную схему устройства, а выглядит она следующим образом:

Схема Acapulco GoldСхема Acapulco Gold


Так наверно схема выглядит наиболее наглядно. Примочка имеет один единственный регулятор “Master Volume Control”. Питание схема получает от одной батарейки с напряжением 9 Вольт типа “Крона”.

Формат PCB печатной платы был переделан в формат LAY. Внешний вид такой:


ACAPULCO GOLD LAY6ACAPULCO GOLD LAY6


Фото-вид LAY формата платы показан на следующем изображении:

ACAPULCO GOLD LAY6 FOTOACAPULCO GOLD LAY6 FOTO


Размер печатной платы – 44 х 22 мм.

7.02.2022г.

Приветствую, друзья. Сегодня добавил в архив обновленную плату LAY6 формата, внешний вид лейки выглядит так:

Acapulco Gold KOMITART NEW LAY6 FOTOAcapulco Gold KOMITART NEW LAY6 FOTO


Ниже показана распайка кнопки 3PDT для организации байпаса:

Распайка кнопки 3pdt для байпасаРаспайка кнопки 3pdt для байпаса


Удачного повторения. Размер архива 0,5 Mb.
