Корректирующий предусилитель для гитары.

Гитарный преамп на TL062PГитарный преамп на TL062P


Данный корректирующий предварительный усилитель автор спроектировал как отдельное автономное портативное устройство, но, впрочем, никто не мешает и встроить схему внутрь корпуса гитарного усилителя. Как утверждает автор данный преамп способен работать практически с любыми гитарными звукоснимателями, потому как во входной цепи стоит переключатель SW1, которым можно выбрать необходимый коэффициент усиления первого каскада (IC1A). То есть -10 dB, 0 dB, и при открытом положении переключателя +10 dB. Принципиальная схема гитарного предусилителя показана на рисунке ниже:

Guitar control preamp_принципиальная схемаGuitar control preamp_принципиальная схема


В схеме имеется трехступенчатый регулятор тембра (НЧ, СЧ, ВЧ), и регулятор громкости.
THD (1V RMS): <0,01%
Максимальное неискаженное выходное напряжение: 2.5V RMS.
Коэффициент нелинейных искажений (2V RMS): <0,012% @ 1кГц; <0.03% @ 10KHz.
Регулировка тембра: ± 15 дБ (30 Гц); ± 19 дБ (1 кГц); ± 16дБ (10KHz).
Питание осуществляется от батарейки типа КРОНА с напряжением 9 Вольт.

Исходники платы преампа из статьи автора:


guitar_control_boardguitar_control_board


Вид печатной платы PCB формата:

Плата корректирующего предусилителя_вид PCBПлата корректирующего предусилителя_вид PCB


Наше изображение печатной платы предварительного гитарного усилителя на TL062 в формате LAY6 выглядит так:

Guitar control preamp_LAY6Guitar control preamp_LAY6


Фото-вид платы LAY6 формата:

Guitar control preamp_LAY6_fotoGuitar control preamp_LAY6_foto


Размер платы 48 х 100 мм. Все номиналы элементов и назначение клемм разъемов подписаны.

Список примененных в схеме элементов:


Переменные резисторы:

• P1,P2 – 100K (линейная зависимость) – 2 шт.
• P3 – 470K (линейная зависимость) – 1 шт.
• P4 – 10K (логарифмическая зависимость) – 1 шт.

Резисторы 0,25 Вт:

• R1 – 150K – 1 шт.
• R2 – 220K – 1 шт.
• R3 – 56K – 1 шт.
• R4 – 470K – 1 шт.
• R5,R6,R7 – 12K – 3 шт.
• R8,R9 – 3K9 – 2 шт.
• R10,R11 – 1K8 – 2 шт.
• R12,R13 – 22K – 2 шт.

Конденсаторы:

• C1 – 220nF/63V (пленка) – 1 шт.
• C2,C8 – 4µ7/63V (электролит) – 2 шт.
• C3 – 47nF/63V (пленка) – 1 шт.
• C4,C6 – 4n7/63V (пленка) – 2 шт.
• C5 – 22nF/63V (пленка) – 1 шт.
• C7,C9 – 100µF/25V (электролит) – 2 шт.

Микросхемы:

• IC1 – TL062 (или подобный сдвоенный операционный усилитель) – 1 шт.

Остальное:

• J1,J2 – Разъемы 6.3mm Mono Jack – 2 шт.
• SW1 – Переключатель с одной группой контактов на 3 положения
• SW2 – SPST Switch
• B1 – 9V PP3 Battery

Авторские снимки печатной платы в сборе:

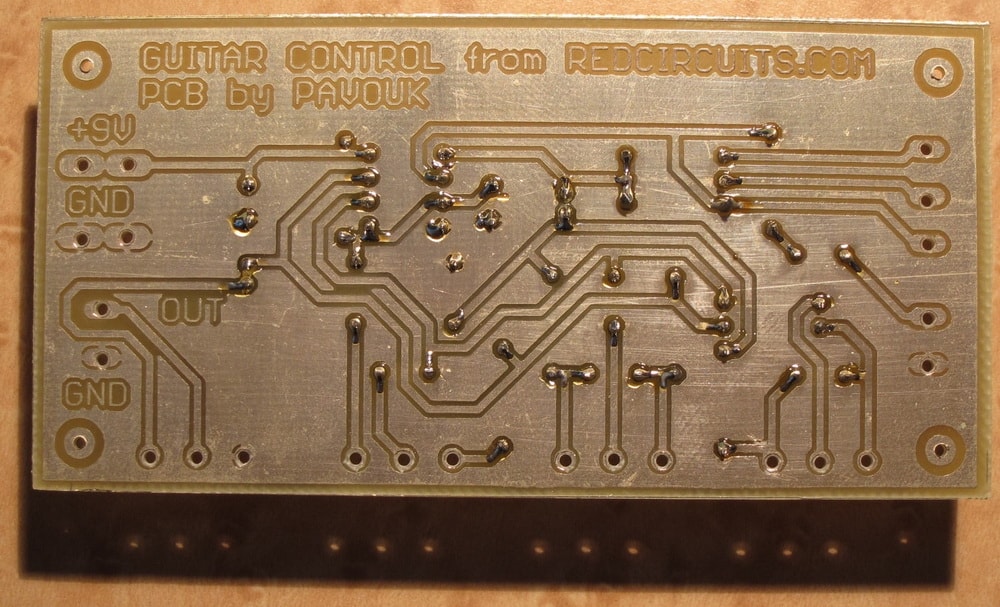

Печатная плата гитарного преампаПечатная плата гитарного преампа

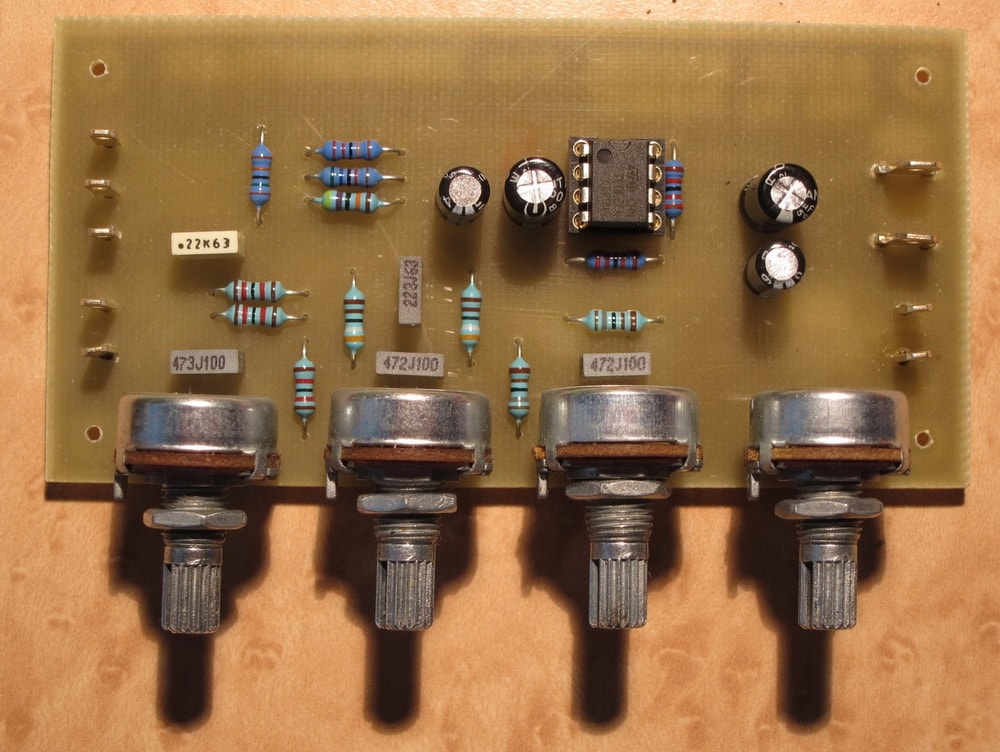

Печатная плата гитарного преампа в сбореПечатная плата гитарного преампа в сборе


Все материалы для повторения схемы корректирующего предварительного гитарного усилителя находятся в архиве доступном для скачивания. Размер файла – 0,32 Mb.







Уважаемый Пользователь!

Вы можете скачать файл с нашего сервера,
благодарность сайту приветствуется, особенно материальная.



Обращаю ваше внимание!
На сайте KOMITART открыты все прямы ссылки для скачивания архивов без рекламы.
В связи с нахождением сайта на платном хостинге проведется определение
рентабельности дальнейшего его содержания. Если эта рентабельность будет
слишком мала - KOMITART прекратит свое существование. Срок определения 6 месяцев.
Надеюсь на понимание.





Просмотрело: 5129 Комментариев: 4 admin_yuriyk64

Понравилась новость? Не забудь поделиться ссылкой с друзьями в соцсетях.



10 февраля 2018 15:50
Комментариев: 0
Публикаций: 0

butuz1994

(10 февраля 2018 15:50)
Группа: ГостиРегистрация: --ICQ:
Собрал преамп, а он не работает. Оказалось, что ошибка на печатной плате. Земля от микросхемы висит в воздухе. Достаточно было поставить перемычку и все заработало.




13 февраля 2018 23:18
Комментариев: 526
Публикаций: 980

admin_yuriyk64

(13 февраля 2018 23:18)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
На сколько я вижу земля (это 4 ножка микросхемы) и сидит на общем проводе. Как она у вас оказалась в воздухе?




28 марта 2018 20:49
Комментариев: 0
Публикаций: 0

butuz1994

(28 марта 2018 20:49)
Группа: ГостиРегистрация: --ICQ:
Обратите внимание, что ножка 4 сидит на маленьком куске земли, который не соединен с остальной землей на плате ! И почему был удален мой аккаунт ? (смотрите именно на LAYке, которая в архиве)




29 марта 2018 17:01
Комментариев: 526
Публикаций: 980

admin_yuriyk64

(29 марта 2018 17:01)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
butuz1994 _ На счет 4 ножки - ДА , не досмотрел, поправлю. На счет аккаунта: в настройках движка сайта пришлось сделать ограничение по времени, когда пользователь долгое время не появляется на сайте его аккаунт автоматически удаляется. Мера вынужденная, многие регистрируются ради того чтобы распространить спам и потом не появляются. Чистить вручную такие аккаунты не представляется возможным, поэтому на автомате. Приношу извинения за неудобства.
