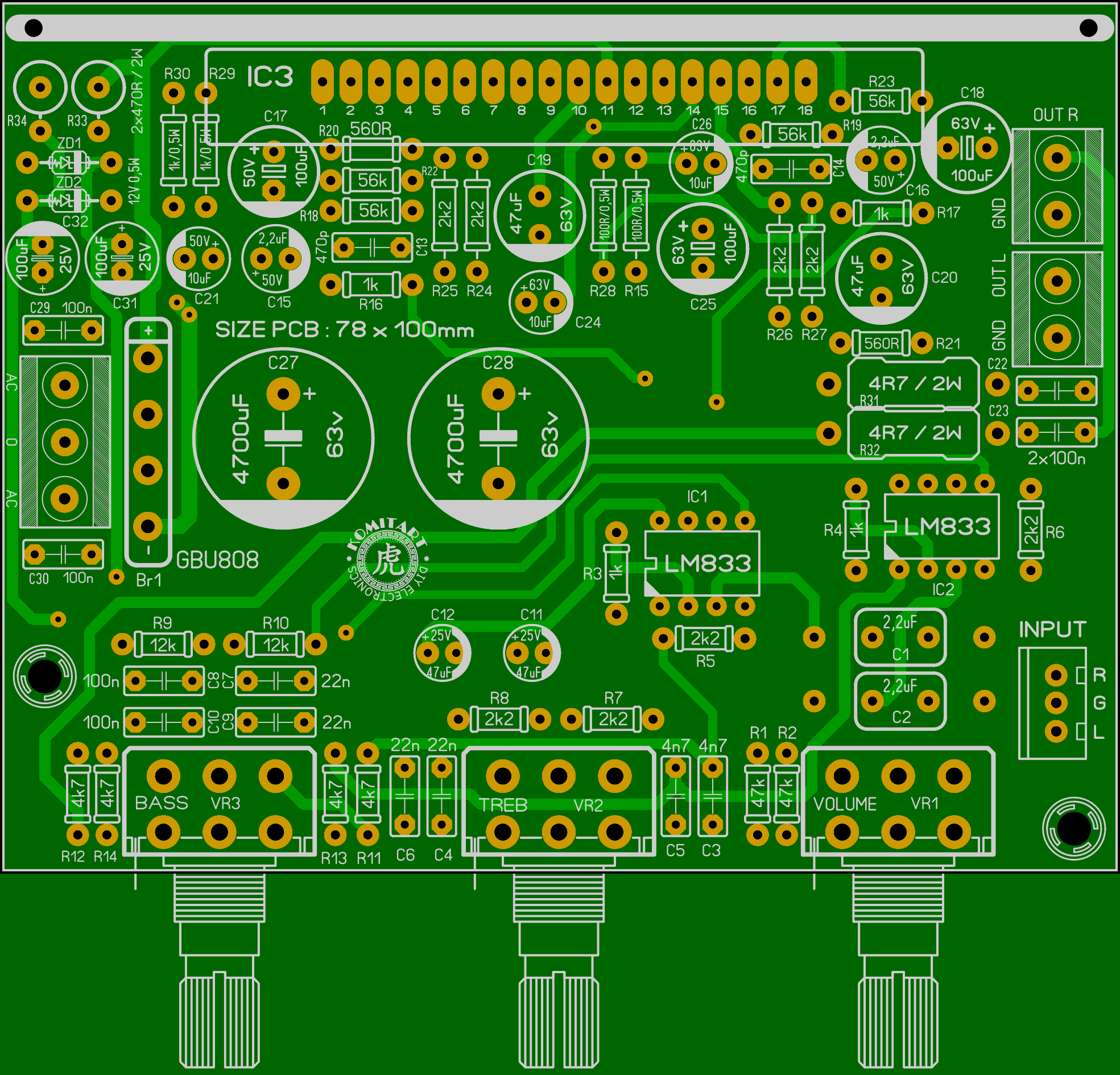

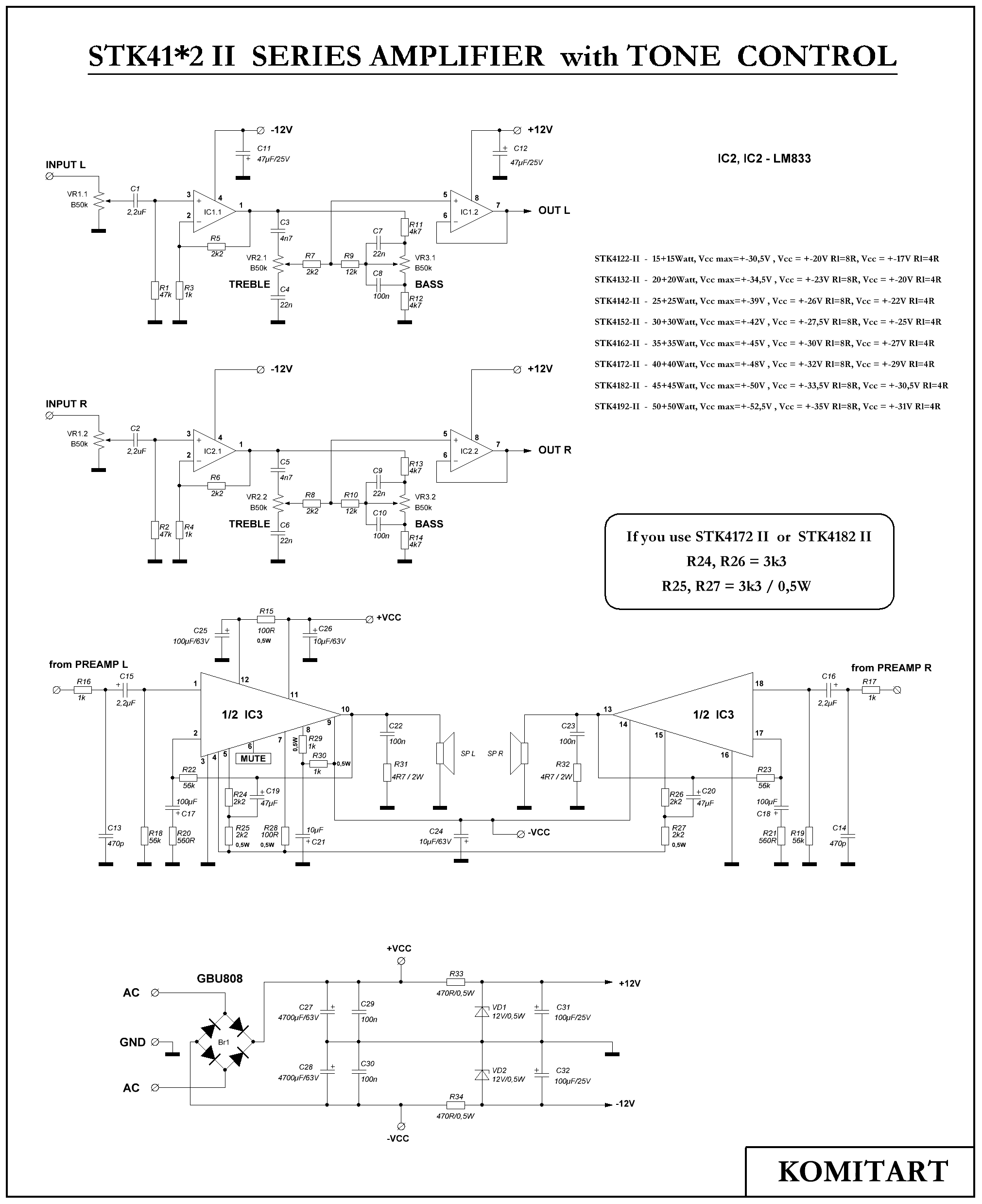

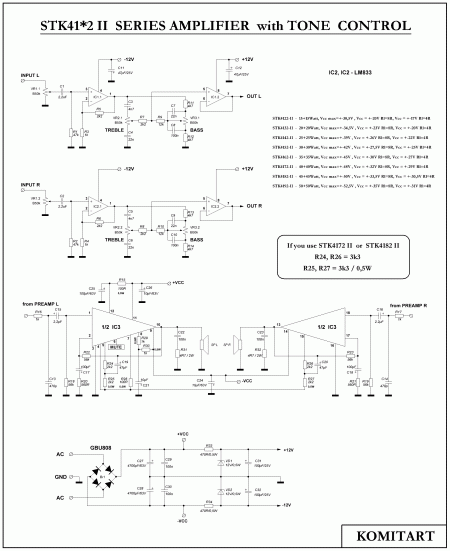

STK41X2 II series amplifier with tone control.  Приветствую, друзья. Ниже приведён материал по ещё одной версии усилителя, в котором можно применить практически любую микросхему из линейки STK41*2 II, в принципиальной схеме я составил список этой линейки с указанием мощности, сопротивления нагрузки, максимального и рекомендованного напряжения питания, при сборке усилителя советую придерживаться рекомендованных значений. Это касается усилителя мощности. Так же на плате собран регулятор тембра (ВЧ и НЧ), в нём применена пара операционных усилителей LM833, но можно поэкспериментировать и с другими сдвоенными операционниками типа NE5532, OPA2134 или подобными. Принципиальная схема:  Обращаю внимание, в схеме я так же указал, что при использовании STK4172 II и выше, номиналы четырёх резисторов увеличены с 2k2 до 3k3. Для уточнения некоторых моментов по конкретным STK*** в архив я положу папку с даташитами по всей этой линейке. Печатная плата в этом проекте двухсторонняя, автор разводки - BARLEX, на его канале ютуб есть ролик по данной конструкции. Размер платы 78 x 100 mm. Выглядит плата LAY6 формата так:  Ещё хочу обратить внимание на то, что эта линейка STK не содержит на выходе защиты динамиков, поэтому лучше добавить этот узел для защиты акустики от появления постоянного напряжения на выходе усилителя, по этой теме на нашем сайте есть целый раздел, зайти в него можно через основное меню сайта вверху левой колонки. Список элементов: - IC1, IC2 - LM833 (NE5532 или подобный Op Amp) - 2 шт. - IC3 - STK4122 II (смотри список в принципиальной схеме) - 1 шт. - Br1 - диодный мост типа GBU808 (KBU804 или подобный) - 1 шт. - VD1, VD2 - стабилитрон 12V / 0,5...1W - 2 шт. - VR1, VR2, VR3 - сдвоенный переменный резистор B50k - 3 шт. - R1, R2 - 47k/0,25W - 2 шт. - R3, R4, R16, R17 - 1k/0,25W - 4 шт. - R5, R6, R7, R8, R24, R26 - 2k2/0,25W - 6 шт. - R9, R10 - 12k/0,25W - 2 шт. - R11, R12, R13, R14 - 4k7/0,25W - 4 шт. - R15, R28 - 100R/0,5W - 2 шт. - R18, R19, R22, R23 - 56k/0,25W - 4 шт. - R20, R21 - 560R/0,25W - 2 шт. - R25, R27 - 2k2/0,5W - 2 шт. - R29, R30 - 1k/0,5W - 2 шт. - R31, R32 - 4R7/2W - 2 шт. - R33, R34 - 470R/0,5W - 2 шт. - C1, C2 - 2,2uF/50V...100V NP - 2 шт. - C3, C5 - 4n7/50V - 2 шт. - C4, C6, C7, C9 - 22n/50V - 4 шт. - C8, C10, C22, C23, C29, C30 - 100n/63V - 6 шт. - C11, C12 - 47uF/25V электролит - 2 шт. - C13, C14 - 470p/50V - 2 шт. - C15, C16 - 2,2uF/50V электролит - 2 шт. - C17, C18, C25 - 100uF/63V электролит - 3 шт. - C19, C20 - 47uF/63V электролит - 2 шт. - C21, C24, C26 - 10uF/63V электролит - 3 шт. - C27, C28 - 4700uF/63V электролит - 2 шт. - C31, C32 - 100uF/25V электролит - 2 шт. - Клеммник 3 Pin 2,54mm (вход) - 1 шт. - Клеммник 3 Pin 5mm (питание) - 1 шт. - Клеммник 2 Pin 5mm (выход) - 2 шт. Удачной сборки. Размер архива - 3,3 Mb.
