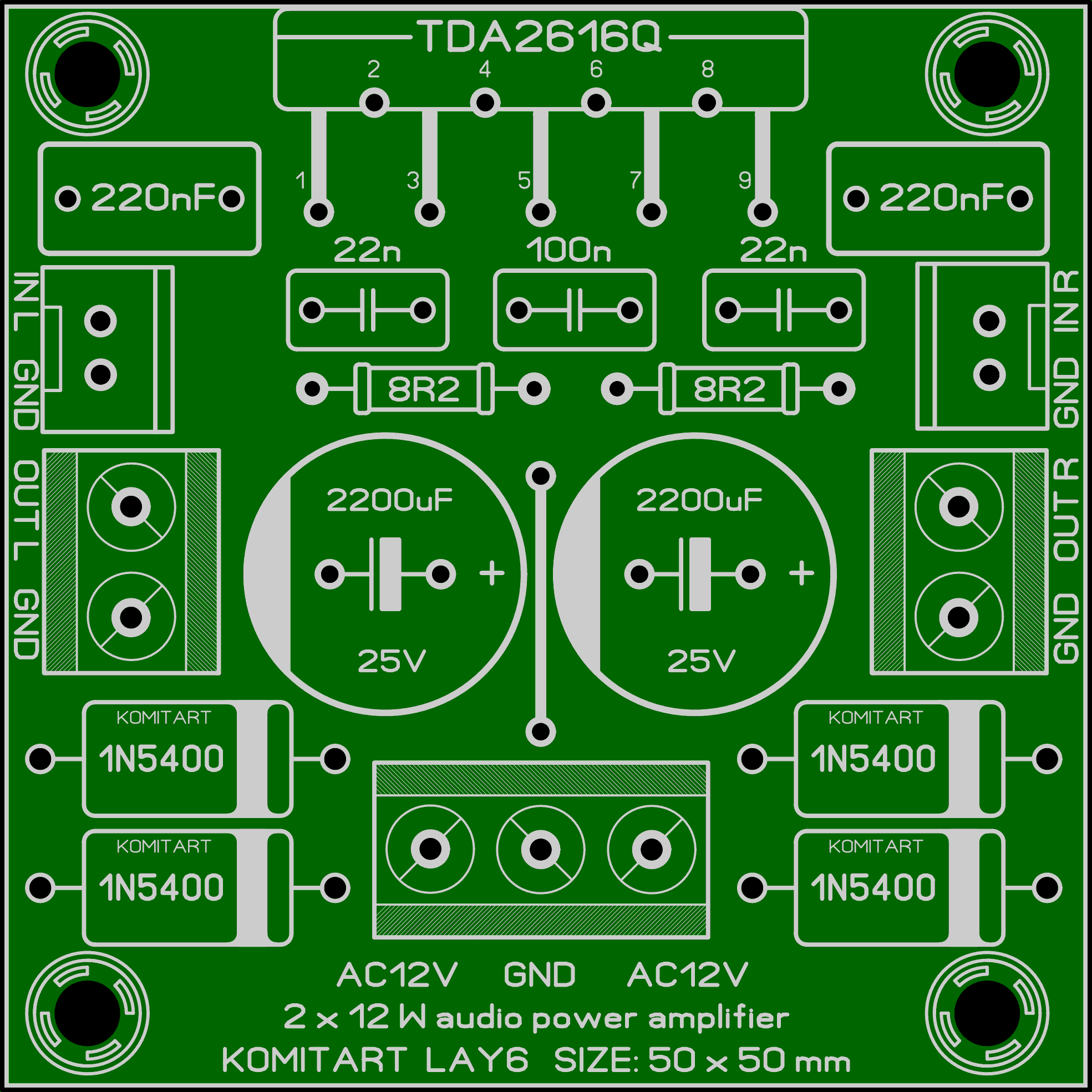

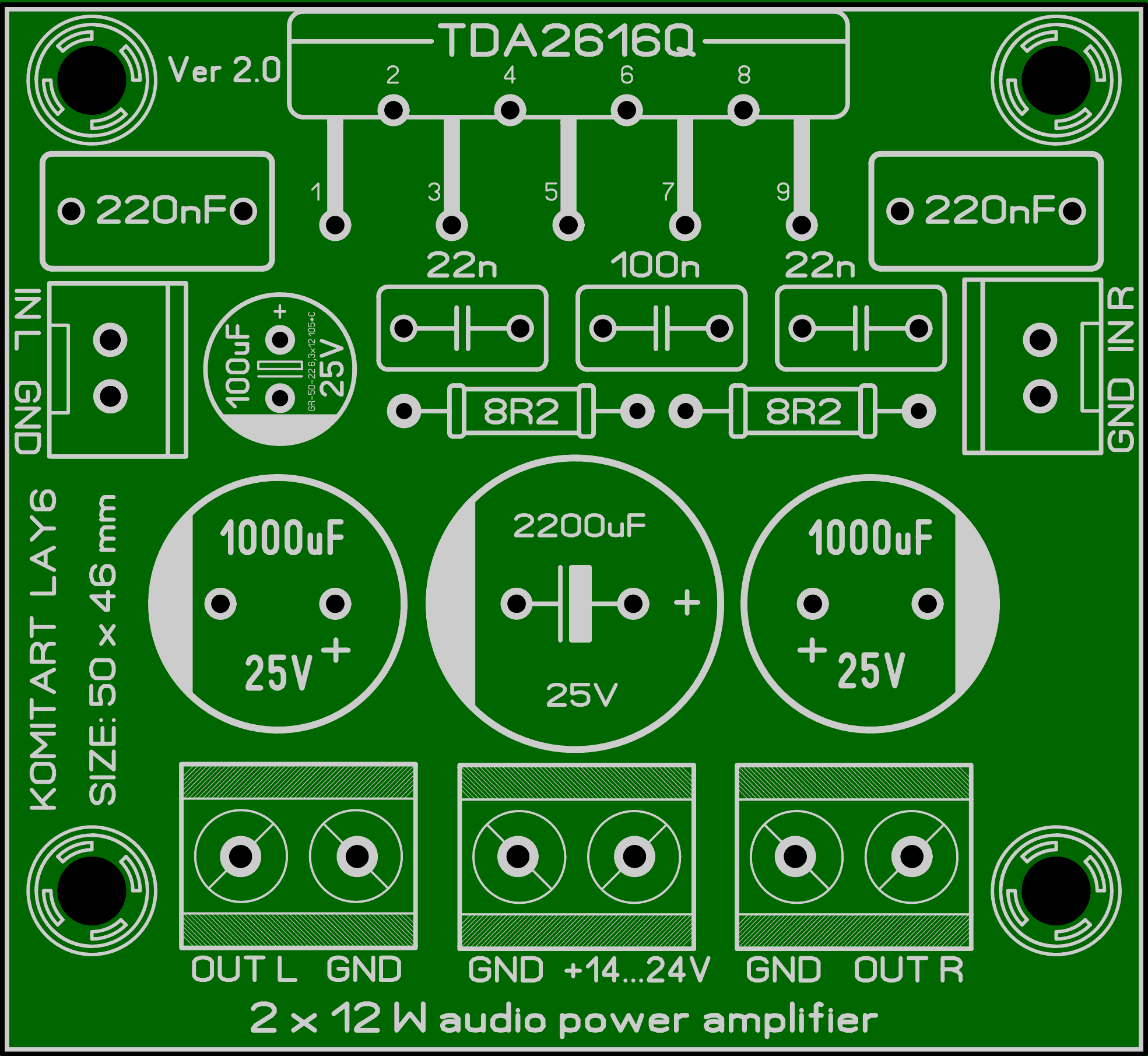

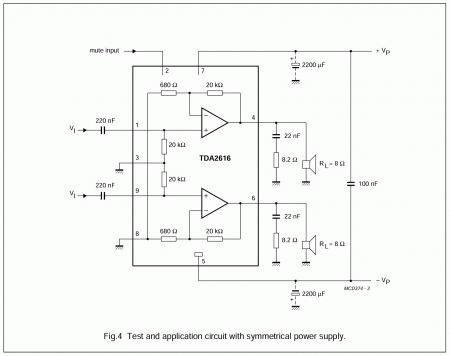

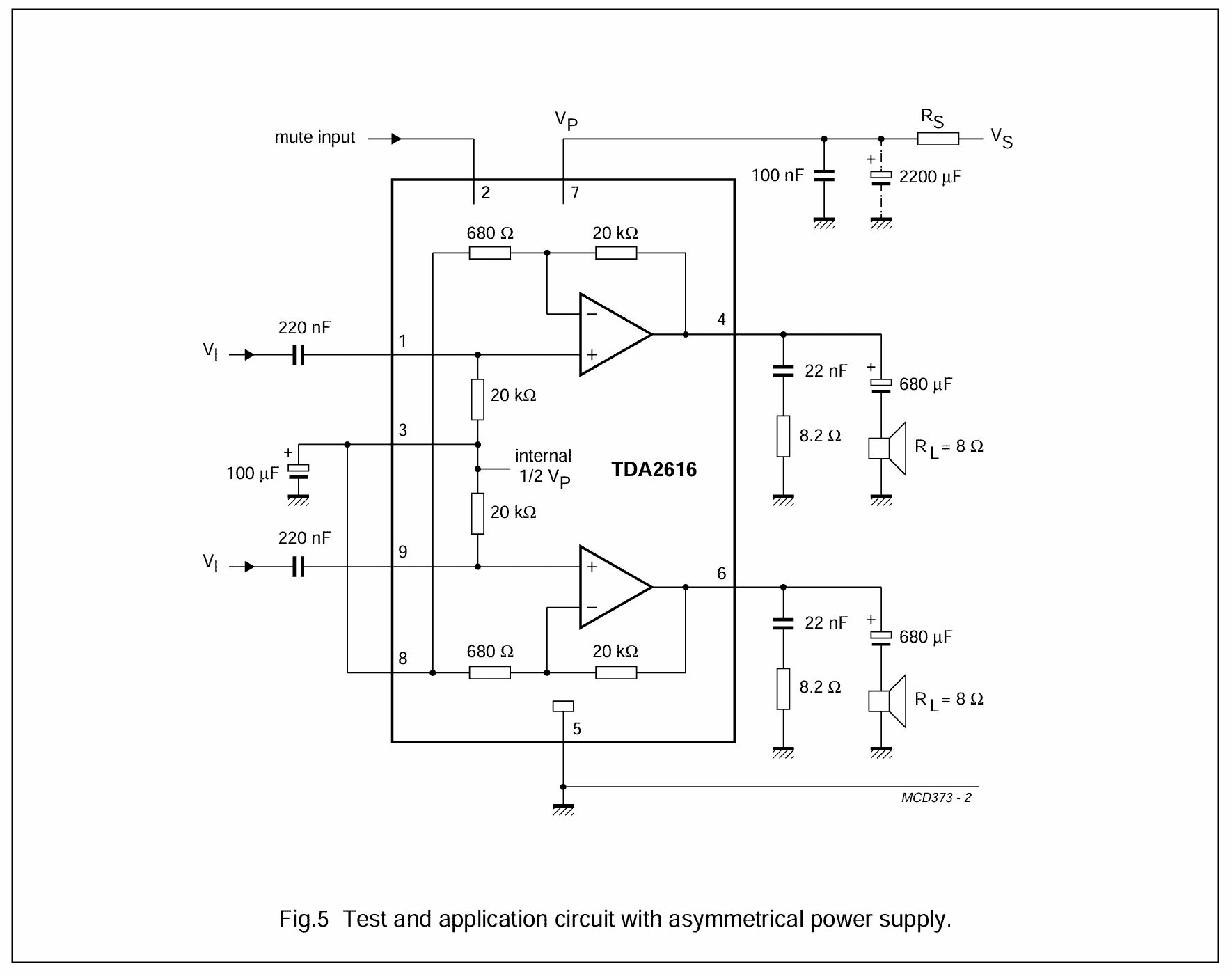

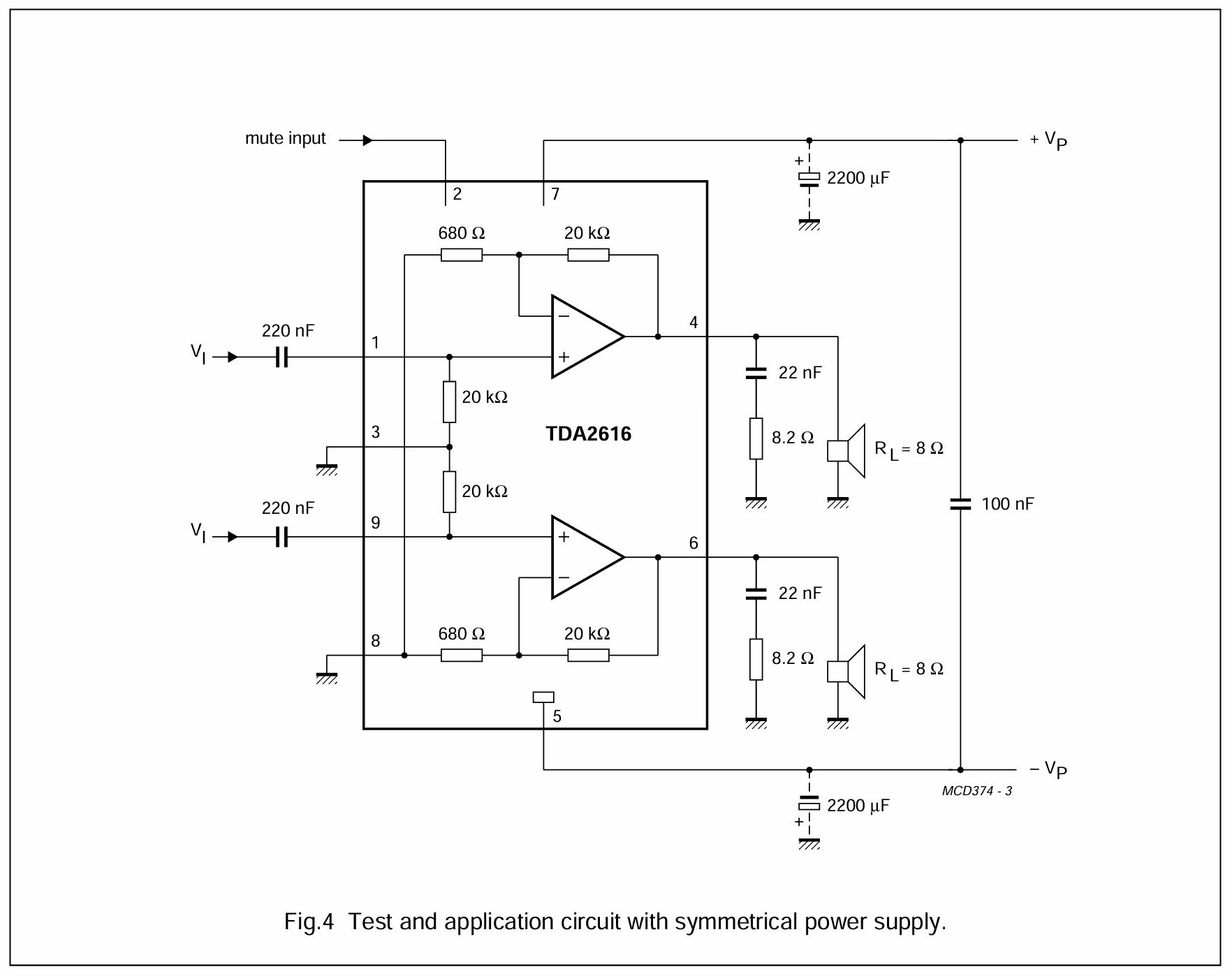

TDA2616Q stereo 12W amplifier.  Приветствую, друзья. В этой статье рассмотрим проект усилителя звука построенного на микросхеме TDA2616Q. ОБЩЕЕ ОПИСАНИЕ : TDA2616 и TDA2616Q — это двухканальные усилители мощности. TDA2616 выпускается в пластиковом корпусе с 9 выводами в один ряд (SIL9, SOT131), а TDA2616Q — в пластиковом корпусе с 9 выводами, изогнутыми под DIL (SOT157). Они специально разработаны для устройств с питанием от сети, таких как стерео-радио и стерео-телевизоры. Выходная мощность при питании +/–16 V; THD = 0.5% составляет 12 Ватт. Согласно Datasheet микросхема работоспособна в диапазоне питающего напряжения от 7,5 до максимум 21 Вольта. Задирать питание на максимум не рекомендую, типовое значение это +/–16 Вольт, его и придерживайтесь. Для усилителя с однополярным питанием - 14...24 Вольта. Ниже приведу оба варианта принципиальных схем, они взяты из оригинального описания, на первом изображении (Fig.4) усилитель с двухполярным питанием, на втором (Fig.5) с однополярным. Цепь выключения звука можно активировать через вывод 2. Когда через вывод 2 проходит ток 300 мА, цепь находится в режиме беззвучного сигнала. Устройство оснащено двумя цепями термозащиты. Одна цепь измеряет среднюю температуру кристалла, а другая — мгновенную температуру силовых транзисторов. Эти контрольные цепи срабатывают при температурах выше +150 °C, поэтому можно использовать рабочую температуру кристалла до +150 °C без дополнительного искажения.   Я не стану дробить этот материал на куски, поэтому для данного проекта я нарисовал две печатные платы, они обе односторонние, размеры плат в тексте указывать не буду, они указаны в слое шелкографии (смотрите на картинках), компоновка элементов показана ниже (для увеличения картинок кликайте на изображениях):   Обращаю внимание, на плате с двухполярным питанием добавил выпрямительные диоды и сглаживающие конденсаторы, поэтому на плату подаётся переменка со вторичной обмотки понижающего трансформатора 12-0-12V AC с током до 2 Ампер. Список элементов составлю для версии усилителя с однополярным питанием: • IC1 - TDA2616Q - 1 шт. • R1, R2 - 8R2/0,5W - 2 шт. • C1, C2 - 220nF/50V - 2 шт. • C3 - 100uF/25V электролит - 1 шт. • C4, C5 - 22nF/50V - 2 шт. • C6 - 100nF/50V - 1 шт. • C7, C8 - 680uF...1000uF/25V электролит - 2 шт. • C9 - 2200uF/25V электролит - 1 шт. • Разъём 2Pin 2,54 mm (IN L, IN R) - 2 шт. • Разъём 2Pin 5 mm (OUT L, OUT R, ROWER) - 3 шт. В архиве: принципиальные схемы, две печатные платы (находятся в одном файле LAY6 формата в разных вкладках, вкладки подписаны), и TDA2616 datasheet. Удачной сборки. Размер архива - 1 Mb.
