Усилитель на LM3886 от APEX.

APEX A1 LM3886T Amplifier SchematicAPEX A1 LM3886T Amplifier Schematic


В сегодняшней статье делюсь с вами материалом по сборке усилителя APEX A1 на микросхеме LM3886T. Схемотехника особенностей не имеет, микросхема на многих сайтах изъезженная, поэтому все технические характеристики перечислять не буду, ну а если все-таки эта информация нужна — не поленитесь глянуть datasheet. Немного сведений из первоисточника: данную схему можно применить для гитарного комбика, активного монитора, при конструировании активных колонок, домашних усилителей, и прочей звуковой аппаратуры. Мощность до 68W RMS, THD – 0,01%, Damping >400. Принципиальная схема ниже:

APEX Gainclone LM3886 amplifier schematicAPEX Gainclone LM3886 amplifier schematic

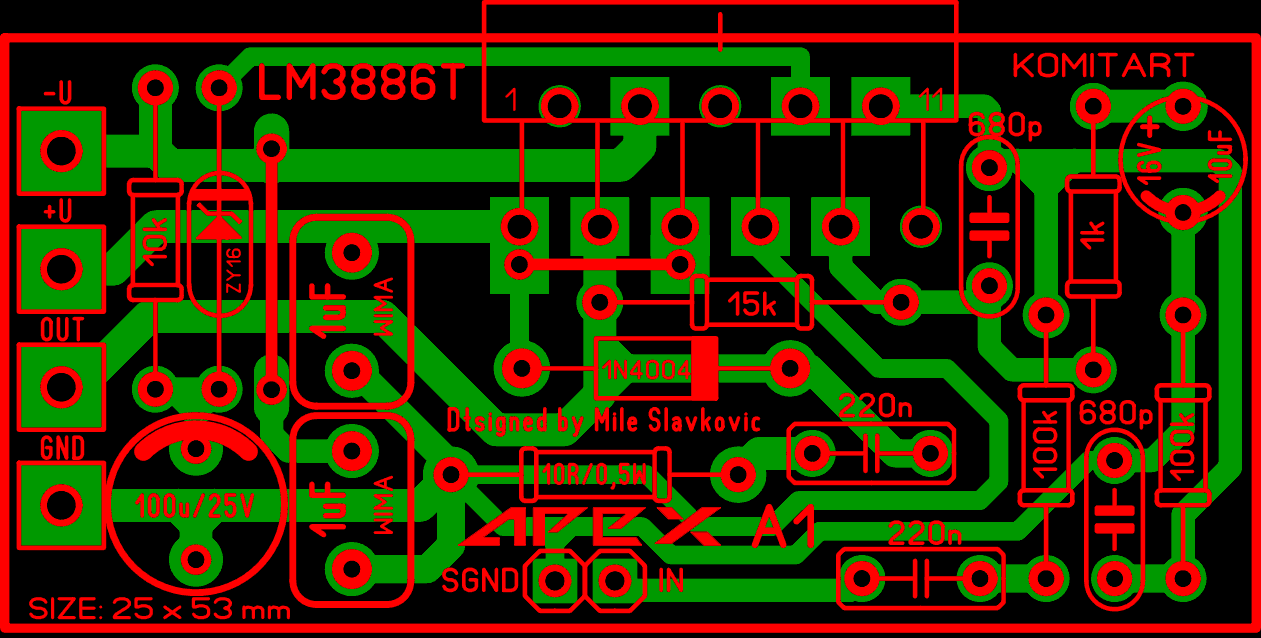

В разводку печатной платы никаких изменений не вносил, практически все как в оригинале от автора (Mile Slavkovic), лейка выглядит так:

AMP APEX A1 LM3886 LAY6AMP APEX A1 LM3886 LAY6

AMP APEX A1 LM3886 LAY6 FOTOAMP APEX A1 LM3886 LAY6 FOTO


Плата выполнена для одностороннего фольгированного стеклотекстолита, размер 25 х 53 mm.

Список элементов усилителя APEX A1:


Резисторы:

• R1,R3-1k
• R2-100k
• R4-15k
• R5-10k
• R6-4R7 1W

Конденсаторы:

• C1,C8-220nF/63V MKS (WIMA)
• C2,C3-680pF
• C4-10uF/16V
• C5-100uF/25V
• C6,C7-1uF/63V MKS (WIMA)

Диоды, стабилитроны:

• D1-ZF16V
• D2-1N4004

Микросхемы:

• IC1-LM3886T,TF

В заключение приведу еще одно изображение, в нем показаны внешние соединения платы усилителя с блоком питания, акустикой, и входного сигнала:


APEX A1 LM3886 схема внешних соединенийAPEX A1 LM3886 схема внешних соединений


Размер архива с материалами по усилителю APEX A1 на микросхеме LM3886T — 0,8 Mb.
