7-06-2018, 16:51
Раздел: APEX AUDIO




APEX AX6 Amplifier.

APEX AX6 AmplifierAPEX AX6 Amplifier


И снова всем привет. Давно собирался поделиться с вами материалами по сборке транзисторного усилителя с однополярным питанием, собранного по ретро-топологии, которая до сих пор вызывает интерес у некоторых радиолюбителей. На форуме Diyaudio этот УНЧ можно найти под названием APEX AX6. Данная схема не нуждается в DC Protect, потому как выход усилителя соединяется с акустикой через электролитический конденсатор. Рекомендуемое напряжение вторичной обмотки трансформатора 35V AC, при котором на выходе блока питания получится порядка 50V DC, максимально допустимое 60V DC. При напряжении питания 50V DC усилитель отдает в нагрузку 35W мощности. Ниже представлена принципиальная схема:

APEX AX6 amplifier schematicAPEX AX6 amplifier schematic


На форуме нашел несколько вариаций исполнения печатной платы, многие из которых являются промежуточными вариантами процесса доработок и исправлений. В статье приведу окончательные варианты некоторых версий, достойных внимания.

Версия 1.5 усилителя APEX AX6.

Выходные транзисторы 2N3773 возможно заменить на 2N3055 при питании до 60V. В этой версии лейки, как я понял, по сравнению с исходной схемой, вместо резистора 12k установлен многооборотный TrimPot 22k, и вместо 27R, который стоит последовательно с диодами 1N4148, установлен TrimPot 50R для корректировки тока покоя транзисторов выходного каскада. Выглядит лейка так:

APEX AX6 Amplifier Rev 1.5 2N3773 LAY6APEX AX6 Amplifier Rev 1.5 2N3773 LAY6

APEX AX6 Amplifier Rev 1.5 2N3773 LAY6 FOTOAPEX AX6 Amplifier Rev 1.5 2N3773 LAY6 FOTO


Диаметр выходного конденсатора на печатной плате составляет 25 мм, можно поставить 2200mF/63V, 4700mF/63V или 6800mF/50V.

Bias 20-50mA может быть установлен с 50R Pot, если нужный BIAS не устанавливается или вы хотите увеличить ток покоя — увеличьте номинал подстроечного резистора до 100R...220R, но при этом нужно использовать достаточно большие радиаторы.


Версия 1.6 усилителя APEX AX6.

В этой версии платы добавлен блок питания, реализованный по схеме ниже:

APEX AX6 PSUAPEX AX6 PSU


Конденсатор по питанию может быть от 2200mF/63V (диаметр 25 mm). В качестве выпрямителя применен двойной сверхбыстрый диод BYV34 в корпусе TO-220, можно поставить BYV32 или BYV36. На этой плате входной электролит 1mF/63V заменен на 1mF пленочный неполярный, и добавлен предохранитель по питанию. Подстроечных многооборотных резисторов на плате нет, потому что автор платы не захотел их использовать для этой схемы. Диоды 1N4148 в версиях плат 1.5 и 1.6 находятся в термическом контакте с радиатором выходных транзисторов, то есть прижаты к нему с применением термопасты. Рекомендуемый трансформатор — 2x36V AC 75W для МОНО или 150W для СТЕРЕО.

Плата LAY6 формата выглядит так:

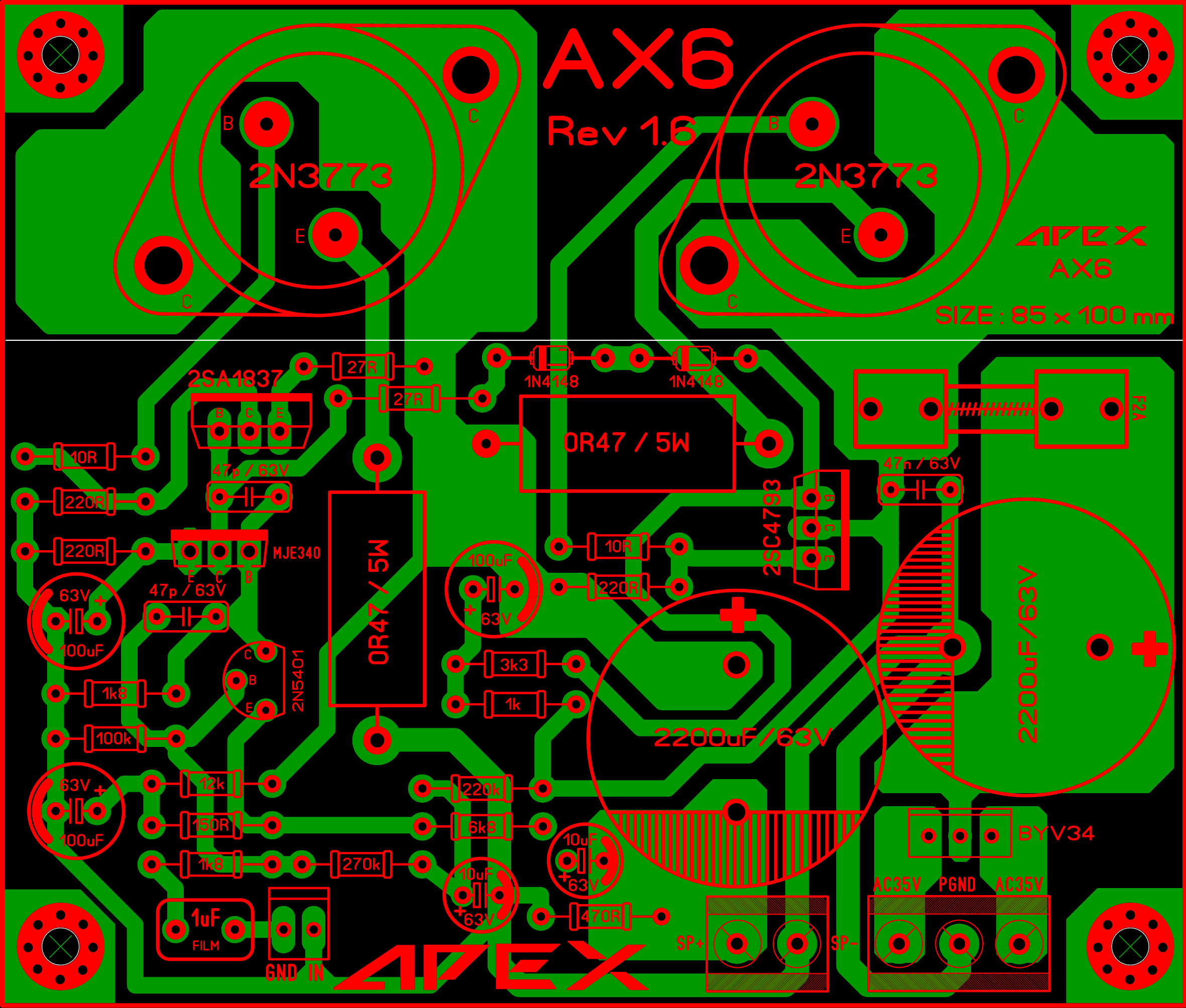

APEX AX6 Amplifier Rev 1.6 2N3773 LAY6APEX AX6 Amplifier Rev 1.6 2N3773 LAY6

APEX AX6 Amplifier Rev 1.6 2N3773 LAY6 FOTOAPEX AX6 Amplifier Rev 1.6 2N3773 LAY6 FOTO


Версия платы усилителя APEX AX6 с транзисторами 2SC5200.

В этой версии платы вместо диодов 1N4148 добавлен транзистор MJE340, который устанавливается на радиатор вместе с выходными транзисторами. Для всех транзисторов, устанавливаемых на радиатор не забываем изолирующие прокладки и термопасту.

Вид платы LAY6 формата с транзисторами 2SC5200:


APEX AX6 AMP 2SC5200 LAY6APEX AX6 AMP 2SC5200 LAY6

APEX AX6 AMP 2SC5200 LAY6 FOTOAPEX AX6 AMP 2SC5200 LAY6 FOTO

Список элементов приведу только для схемы усилителя.


Транзисторы:

● 2N5401 – 1 шт.
● MJE340 – 1 шт. (2 шт.)
● 2SC4793 – 1 шт.
● 2SA1837 – 1 шт.
● 2N3773 (2SC5200) – 2 шт.

Диоды:

● 2BYV32 (BYV34 или BYV36) — 1 шт.
● 1N4148 – 2 шт.

Резисторы:

● 1k8 – 2 шт.
● 220k – 1 шт.
● 270k – 1 шт.
● 100k – 1 шт.
● 150R– 1 шт.
● 12k – 1 шт.
● 6k8 – 1 шт.
● 220R – 3 шт.
● 1k – 1 шт.
● 3k3 – 1 шт.
● 27R – 2 шт.
● 10R – 2 шт.
● 470R– 1 шт.
● 0R47/5W – 2 шт.
● TrimPot 50R, TrimPot 200R, TrimPot 22k – в зависимости от версии платы.

Конденсаторы:

● 1mF/25V электролит или пленочный — 1 шт.
● 10mF/63V электролит — 2 шт.
● 47p – 2 шт.
● 100mF/25V электролит — 2 шт.
● 100mF/63V электролит — 1 шт.
● 47n – 1 шт.
● 2200mF/63V электролит — 1 шт.
● 2200mF/63V электролит для версии с блоком питания — 1 шт.

В ближайшее время постараюсь поделиться с вами схемой и платой стабилизированного регулируемого блока питания, который автор рекомендует использовать для усилителя APEX AX6, плата которого не имеет выпрямительного сверхбыстрого диода и сглаживающего конденсатора по питанию.

Размер архива с материалами по усилителю APEX AX6 — 8,1 Mb.






Уважаемый Пользователь!
О том, как получить нужный материал, прочитайте информацию по кнопке ниже:








Просмотрело: 17711 Комментариев: 11 admin_yuriyk64

Понравилась новость? Не забудь поделиться ссылкой с друзьями в соцсетях.




17 января 2019 10:22
Комментариев: 0
Публикаций: 0

RADIST

(17 января 2019 10:22)
Группа: ГостиРегистрация: --ICQ:
Я планирую выставить ток покоя 130-150 мА! Что можете сказать на это Юрий?

150 mA возможно выставить ток покоя?




17 января 2019 10:57
Комментариев: 410
Публикаций: 1178

admin_yuriyk64

(17 января 2019 10:57)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
По сути это усилитель, работающий в классе AB, ему 30...50mA достаточно будет.




25 января 2019 17:42
Комментариев: 0
Публикаций: 0

RADIST

(25 января 2019 17:42)
Группа: ГостиРегистрация: --ICQ:
Отличный усилитель, прекрасный звук! Транзисторы 3773 просто потрясли! 84 -го года выпуска! Питание не стабилизированное 57 в, входной конденсатор 1,5 мкф, выходной 10000 мкф , ток покоя 65 мА,




26 января 2019 01:07
Комментариев: 410
Публикаций: 1178

admin_yuriyk64

(26 января 2019 01:07)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
RADIST, спасибо за отзыв.




6 марта 2019 19:17
Комментариев: 0
Публикаций: 0

RADIST

(6 марта 2019 19:17)
Группа: ГостиРегистрация: --ICQ:
Приветствую! Эта конструкция УМЗЧ отлично подходит для домашнего прослушивания! Для прослушивания этого усилителя использую широкополосные 10-ГДШ корпус колонок предварительно капитально отреставрировал ! Такое впечатление, что усилитель Apex AX6 и дины 10-ГДШ созданы друг для друга! Пробовал прослушивать через мой любимый предусилитель на трех NE5532 (opa 2134) всё просто отлично! Лишний раз убеждаюсь что есть не сложные конструкции усилителей, которые дают превосходный результат! И что очень важно друзья: используйте только оригинальные детали!




6 марта 2019 21:11
Комментариев: 410
Публикаций: 1178

admin_yuriyk64

(6 марта 2019 21:11)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
Приветствую. Спасибо за отзыв, думаю и остальным читателям будет интересен твой результат.




26 января 2020 19:03
Комментариев: 0
Публикаций: 0

aleksei

(26 января 2020 19:03)
Группа: ГостиРегистрация: --ICQ:
собрал этот усилитель на кт 808а звук привосходный посоветую поставить на входе плавный пуск трансформатора




15 ноября 2020 22:14
Комментариев: 0
Публикаций: 0

RADIST

(15 ноября 2020 22:14)
Группа: ГостиРегистрация: --ICQ:
Привет. Юра а какой резистор добавить или убавить сопротивление ,чтобы плавной сделать регулировку тока покоя. Собирал версию с транзисторами 5200




16 ноября 2020 13:56
Комментариев: 410
Публикаций: 1178

admin_yuriyk64

(16 ноября 2020 13:56)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
Приветствую, Саш. Так а с этими номиналами как себя ведет ток покоя? Не настраивается?




16 ноября 2020 22:01
Комментариев: 0
Публикаций: 0

RADIST

(16 ноября 2020 22:01)
Группа: ГостиРегистрация: --ICQ:
Юра вот так у меня получилось : триммер для настройки тока покоя я поставил на 680 оМ, только после этого удалось его настроить и что важно настройку я начинал не с максимального сопротивления триммера, а с минимального.




17 ноября 2020 08:27
Комментариев: 410
Публикаций: 1178

admin_yuriyk64

(17 ноября 2020 08:27)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
Понял, Саш. Спасибо за информацию.
