Усилитель APEX SR150.

APEX SR150 AMPLIFIERAPEX SR150 AMPLIFIER


После небольшого перерыва с написанием статей наконец то собрался поделиться с вами материалом для сборки очередной версии усилителя мощности разработки APEX, это модель SR150. На нагрузку 4 Ома — 150W. Максимальное напряжение источника питания составляет 55-0-55V DC. Номинальное напряжение питания 50-0-50V DC. То есть используем трансформатор с двойной обмоткой по 35V AC каждая. Сразу хочу обострить ваше внимание, если вы не совсем уверены в своих силах, собирайте усилитель какой попроще, например, APEX AX14, потому, что автор разводки печатной платы собрал воедино несколько схем, это сам усилитель, узел защиты акустики, индикатор пиковых нагрузок, и Zobel-фильтр. Что касается защиты АС — оригинал схемы взят так же разработки APEX, но, есть небольшое «НО», оригинальная схема нарисована относительно плюсового плеча питания, а на плате она переделана относительно минусового, поэтому она, как говорится, вывернута наизнанку, вместо транзисторов структуры NPN установлены PNP, и наоборот. Приведу все используемые принципиальные схемы по прядку:

1. Принципиальная схема усилителя APEX SR150:


APEX SR150 amplifier schematicAPEX SR150 amplifier schematic

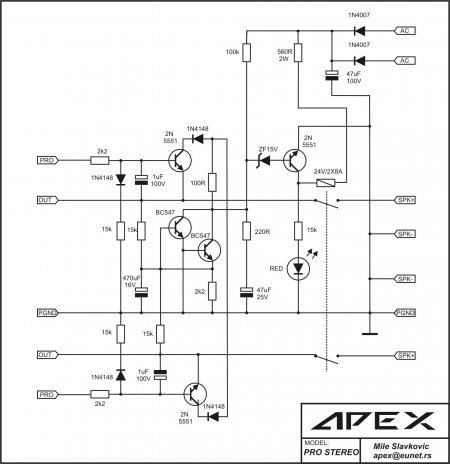

2. Принципиальная схема APEX Protect (взят кусок для одного канала):

APEX Stereo ProtectAPEX Stereo Protect


3. Принципиальная схема индикатора клиппинга:

APEX clip ledAPEX clip led


Остановлюсь немного на блоке защиты. Из долгого общения с разработчиком печатной платы выяснил, что он применил для питания усилителя трансформатор с вторичной обмоткой 35-0-35V AC, вместо транзистора 2N5401 (PNP) лучше использовать BC516 PNP Darlington (на плате усилителя уже установлен), в принципе можно поставить и другой транзистор, который имеет hFe больше 200-300, чтобы получить Uce как можно ниже. Номинал резистора 560R/2W выбирается в зависимости от сопротивления катушки реле и на какое напряжение рассчитана эта катушка, а так же напряжения источника питания. Тут нужно немного посчитать... Закон Ома вам в помощь... Допустим напряжение одного плеча питания усилителя (например 50V DC), рабочее напряжение на которое рассчитано реле (допустим 24V DC, реле с катушкой на это напряжение советует автор платы усилителя) , остальное должно гаситься на этом резисторе. Номинал резистора R.Rel на маленькой плате ставится такой же как сопротивление катушки реле. Измерить сопротивление катушки реле можно мультиметром в режиме омметра. Мощности резистора 2W должно быть достаточно в большинстве случаев.

Резистор последовательно с диодом, подключенный параллельно с катушкой реле влияет на время отключения реле.

К клеммам AC-AC (правый нижний угол платы усилителя если смотреть на плату сверху) подключаются провода от AC-AC с трансформатора (вторичная обмотка крайние выводы). Как я уже написал выше, в связи с переделкой питания блока защиты от минусового плеча (а не от плюсового как у APEX), автор платы изменил направление диодов, полярность электролитических конденсаторов и транзисторы NPN на PNP. Клеммы -Rel+ платы усилителя подключаются к соответствующим клеммам маленькой платы реле и фильтра Zobel.

В данной схеме не предусмотрен переменный резистор для регулировки нуля V на выходе усилителя (DC Offset), поэтому транзисторы дифкаскада лучше подобрать в пару по параметрам. BIAS (ток покоя транзисторов выходного каскада) настраивается подстроечным многооборотным резистором 1k (установите 30-50 mA), резистор 220R в цепи базы транзистора BD139 можно заменить на 180R или на 150R если не хватает диапазона регулировки.

Точки A1 и A2 соединены перемычкой из толстого провода в изоляции. Транзисторы к основному радиатору — через изоляцию с термопастой.
Напомню еще раз, максимальное напряжение питания для усилителя APEX SR150 +/-55V DC, лучше питать от +/-50V DC.

MJE340 / 350 в VAS работают в классе A и нуждаются в радиаторе, могут греться, но это нормальное явление.

Как заявил мой собеседник, этот усилитель обладает хорошим сильным басом, большой звуковой сценой и четкими средними и высокими частотами.

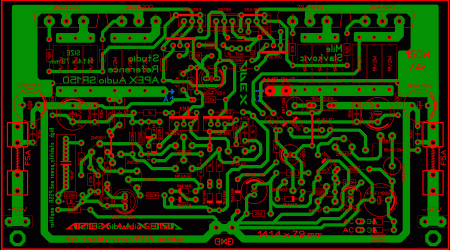

Плата усилителя формата LAY6 (шелкография) выглядит так:


APEX SR150 PCBAPEX SR150 PCB

APEX SR150 amplifier LAY6 FOTOAPEX SR150 amplifier LAY6 FOTO


И лейка платы реле с фильтром:

APEX SR150 Reley board and ZobelAPEX SR150 Reley board and Zobel

APEX SR150 Reley board and Zobel FOTOAPEX SR150 Reley board and Zobel FOTO

Список элементов схемы усилителя APEX SR150:


Транзисторы:

• 2N5551 – 3 шт.
• MPSA92 – 2 шт.
• MPSA42 – 1 шт.
• MJE340 – 2 шт.
• MJE350 – 2 шт.
• BD139 – 1 шт.
• 2SC4793 – 1 шт.
• 2SA1837 – 1 шт.
• 2SC5200 – 2 шт.
• 2SA1943 – 2 шт.

Диоды:

• 1N4148 – 7 шт.
• 1N4007 – 2 шт.

Резисторы:

• 10R/0,5W – 3 шт.
• 220k/0,25W – 3 шт.
• 1k/0,25W – 8 шт.
• 22k/0,25W – 2 шт.
• 220R/0,25W – 8 шт.
• 47k/0,25W – 1 шт.
• 100R/0,25W – 2 шт.
• 47R/0,25W – 2 шт.
• 10R/0,25W – 4 шт.
• 1R/2W – 12 шт. (можно поставить 0R68/3W — 8 шт.)
• Trim Pot 1k многооборотный – 1 шт.

Конденсаторы:

• 10mf пленка – 1 шт.
• 1n/63V – 1 шт.
• 220mF/25V – 2 шт.
• 10p – 1 шт.
• 470p – 2 шт.
• 220mF/63V – 4 шт.
• 100n/100V – 1 шт.


Список элементов KLIP LED:


• Резистор 6k8/2W – 1 шт.
• ZY15V — стабилитрон на 15V / 1W – 1 шт.
• Диод 1N4007 – 1 шт.
• Светодиод 5 mm – 1 шт.


Список элементов на Protect:


• Резистор 2k2/0,25W – 2 шт.
• Резистор 15k/0,25W – 2 шт.
• Резистор 100R/0,25W – 1 шт.
• Резистор 220k/0,25W – 1 шт.
• Резистор 220R/0,25W – 1 шт.
• Резистор 560R/2W – 1 шт. (подобрать для конкретного реле)
• Резистор 1k/0,25W – 1 шт.
• Резистор R.Rel/0,25W = R катушки реле – 1 шт.
• Резистор 4R7/2W – 1 шт. (поверх намотать провод 1 mm, 15...20 витков)
• Резистор 4R7...10R/2W – 1 шт. (если стоит на плате усилителя — на плату реле не ставить)
• Светодиод 5 mm – 1 шт.
• Реле 12V или лучше 24V – 1 шт.
• Конденсатор 1mF/100V – 1 шт.
• Конденсатор 100n/100V – 1 шт. (если стоит на плате усилителя — на плату реле не ставить)
• Конденсатор 47mF...100mF/25V – 1 шт.
• Конденсатор 47mF/100V – 1 шт.
• Транзистор 2N5401 – 1 шт.
• Транзистор BC557 – 2 шт.
• Транзистор BC516 – 1 шт.
• Диод 1N4148 – 2 шт.
• Диод 1N4007 – 2 шт.
• ZY15V — стабилитрон на 15V / 1W – 1 шт.

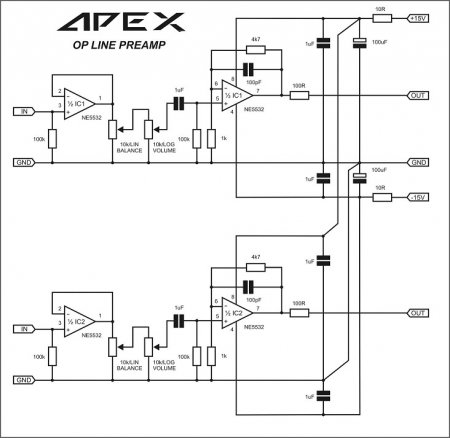

Пожалуй это весь материал, который удалось собрать по усилителю APEX SR150. С дополнительными вопросами обращайтесь на форум Diyaudio к пользователю под ником 44250. Ах, да, добавлю еще, что APEX рекомендует использовать с SR150 предварительный усилитель OP Line Preamp, схема ниже, ну а плата к нему это уже другая история.


APEX OP line preamplifier schematicAPEX OP line preamplifier schematic


На этом статью закончу, весь материал найдете в архиве, размер — 9,9 Mb.
