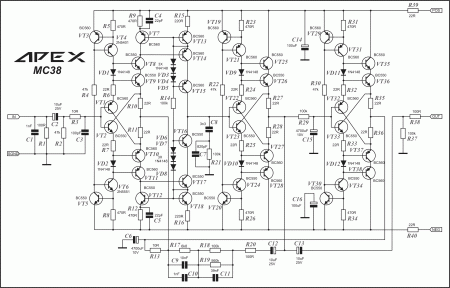

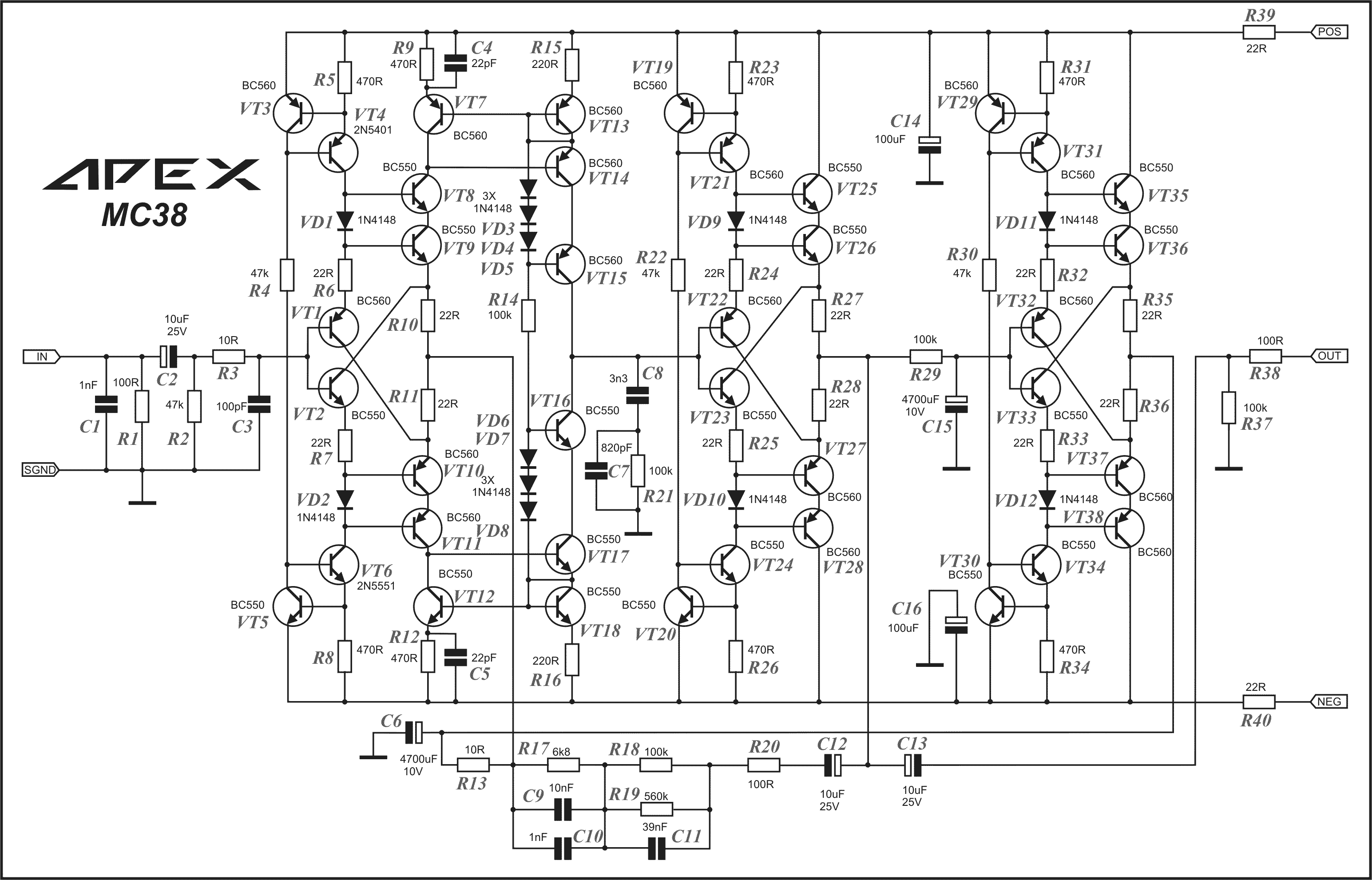

Приветствую, друзья. Недавно один из наших друзей собрал RIAA корректор APEX MM38 для головки с подвижным магнитом, по звуку он его очень даже устроил, но у него в наличии так же имелась головка с подвижной катушкой (MC), и, понятное дело, что корректор, рассчитанный на использование с головками MM к головке MC не подходит. На форуме Diyaudio автор проектов APEX Миле Славковик как то делился схемой фонокорректора MC38, но больше информации по нему не попадалось ни на форуме ни на других сайтах. Я решил восполнить этот пробел, и переделать печатную плату MM38 согласно выложенной автором схемы MC38. И так, принципиальная схема корректора APEX MC38:



Нумерации элементов изначально в схеме не было, поэтому я проставил её свою, так легче будет составить список комплектующих.

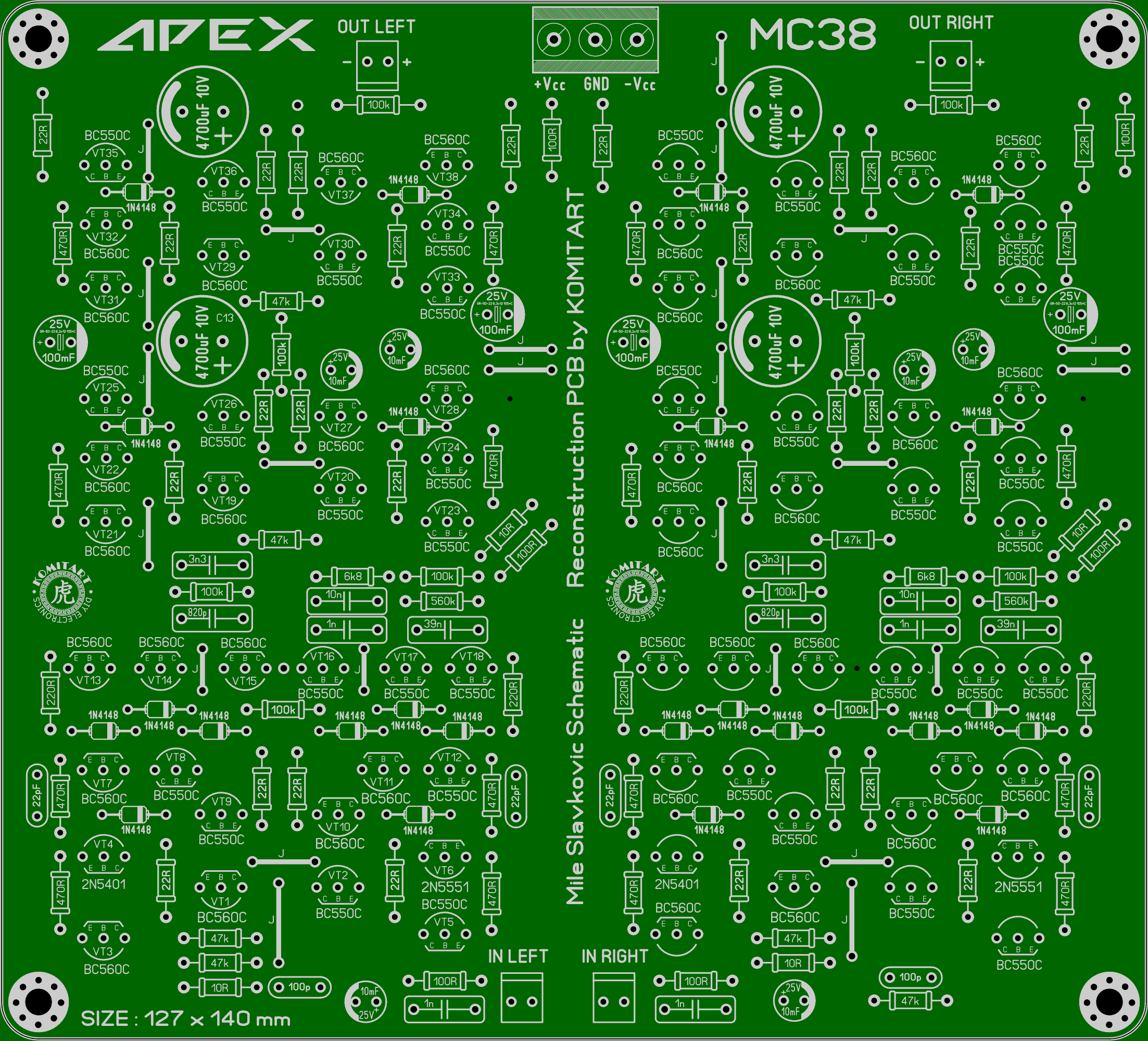

Плата как и в предыдущем варианте осталась односторонней, габариты не изменились (127x140mm), по входу добавилась пара элементов и у нескольких резисторов изменились номиналы, в целом платы MM и MC остались очень похожи, компоновка элементов на плате показана на рисунке ниже:



Хотел сказать пару слов о блоке питания корректоров MC38 (MM38) и подобных из этой серии, об этом в предыдущих статьях я как то не обмолвился, исправляюсь.

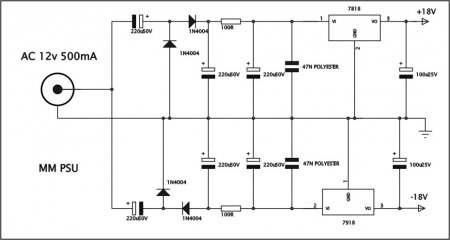

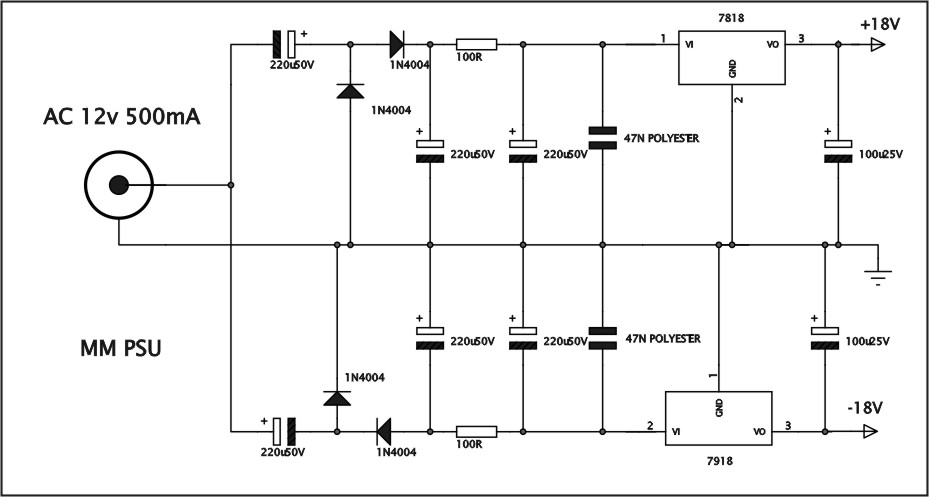

Тут можно руководствоваться информацией с форума Diyaudio, где автор (Миле Славковик из Сербии, ник APEX) рекомендует для своих MM(MC)*** корректоров использовать схему блока питания с умножителем на LM7818+LM7918, она интересна тем, что с трансформатора нужно иметь только одну обмотку вторички с переменкой 12V, при этом получая двухполярный выход +/-18V. Схема ниже.



Ну и в ответе одному из пользователей Миле Славковик (Mile Slavkovic) отвечал на вопрос - Для RIAA фонокорректора APEX MM38 требуется двуполярное питание ±24 В постоянного тока (DC), 100–300 мА на плечо будет более чем достаточно, а значит и для MC38 требования к блоку питания будут абсолютно такие же. Для примера можно применить Apex A class PSU .

Список элементов APEX MC38 для двух каналов:

- VT1, VT3, VT7, VT10, VT11, VT13, VT14, VT15, VT19, VT21, VT22, VT27, VT28, VT29, VT31, VT32, VT37, VT38 - BC560 - 36 шт.
- VT2, VT5, VT8, VT9, VT12, VT16, VT17, VT18, VT20, VT23, VT24, VT25, VT26, VT30, VT33, VT34, VT35, VT36 - BC550 - 36 шт.
- VT4 - 2N5401 - 2 шт.
- VT6 - 2N5551 - 2 шт.
- VD1...VD12 - 1N4148 - 24 шт.

- R1, R20, R38 - 100R / 0,25W - 6 шт.
- R2, R4, R22, R30 - 47k / 0,25W - 8 шт.
- R3, R13 - 10R / 0,25W - 4 шт.
- R5, R8, R9, R12, R23, R26, R31, R34 - 470R / 0,25W - 16 шт.
- R6, R7, R10, R11, R24, R25, R27, R28, R32, R33, R35, R36, R39, R40 - 22R / 0,25W - 28 шт.
- R14, R18, R21, R29, R37 - 100k / 0,25W - 10 шт.
- R15, R16 - 220R / 0,25W - 4 шт.
- R17 - 6k8 / 0,25W - 2 шт.
- R19 - 560k / 0,25W - 2 шт.

- C1, C10 - 1nF/50V (102) - 2 шт.
- C2, C12, C13 - 10uF/25V электролит - 3 шт.
- C3 - 100pF/50V (101) - 1 шт.
- C4, C5 - 22pF/50V - 1 шт.
- C6, C15 - 4700uF/10V электролит - 2 шт.
- C7 - 820pF/50V - 1 шт.
- C8 - 3n3/50V (332) - 1 шт.
- C9 - 10nF/50V (103) - 1 шт.
- C11 - 39nF/50V (393) - 1 шт.
- C14, C16 - 100uF/25V электролит - 2 шт.

- Клеммник 2Pin 2,54mm - 4 шт.
- Клеммник 3Pin 5mm - 1 шт.

Удачной сборки. Размер архива - 1 Mb.
