9-03-2023, 10:41




5 x PT2399 Super Reverberator project.

5 x PT2399 Super Reverb KOMITART project5 x PT2399 Super Reverb KOMITART project


Приветствую, друзья. Начну с того, что недавно мне попались на глаза пара картинок ревербератора, построенного на пяти микросхемах PT2399, эти картинки приведены ниже:

5 x PT2399 Super Reverb PCB5 x PT2399 Super Reverb PCB

5 x PT2399 Super Reverb PCB 25 x PT2399 Super Reverb PCB 2


В общем, заинтересовал меня этот проект, и я начал с ним разбираться. Чтобы хоть как то ориентироваться, принципиальную схему пришлось снимать с этой картинки печатной платы, показанной выше, получилось следующее:

5 x PT2399 Super Reverb Komitart SCHEMATIC5 x PT2399 Super Reverb Komitart SCHEMATIC


Хочу обратить ваше внимание, что номиналы некоторых элементов в этой схеме не соответствуют тем, которые указаны в PT2399_Datasheet, поэтому файл в формате PDF с описанием производителя будет лежать в архиве к этой статье вместе с остальными материалами, ну а я приведу вам два варианта обвеса PT2399 из этого описания:

PT2399 ECHOPT2399 ECHO

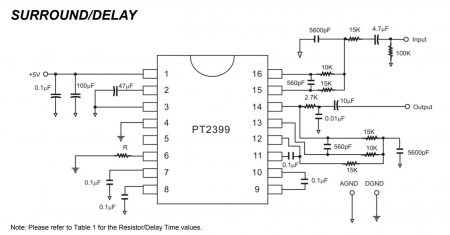

PT2399 SURROUND_DELAYPT2399 SURROUND_DELAY


Как видно из схемы снятой с печатной платы, все PT-шки работают параллельно, и тут я заметил ещё одну особенность, на вход второй половинки операционного усилителя не подмешивается чистый (не задержанный) сигнал, поэтому я решил добавить в плату один постоянный резистор номиналом 10k, я обозначил его как R***. Если он вам не нужен - просто не впаивайте его в плату.

Время задержки для каждой линии регулируется соответствующим переменным резистором (REVERB-1....REVERB-5), резисторы номиналом 3k3 которые стоят последовательно с этими переменниками определяют минимальное время задержки, соответственно максимальное время задержки будет при 20k + 3k3.

Этот проект краем упомянут на guitar-gear форуме, там тоже есть изображения, приведенные в самом начале этой статьи, ими поделился (-лась) пользователь под ником "Канифолька", но, на восьми страницах форума ни принципиальной схемы, ни сведений о том, что кто то повторил этот проект я не нашел. Впрочем, как такового и проекта то там нет.

Плата ревербератора односторонняя, размер 260 x 80 mm, внешний вид формата LAY6 показан ниже:


5 x PT2399 Super Reverb Komitart LAY6 foto5 x PT2399 Super Reverb Komitart LAY6 foto

Напомню, клик на картинках откроет изображения в исходном разрешении.


И напоследок составлю список элементов для сборки печатной платы этого проекта, но ещё раз обращу ваше внимание на то, что на плате не проставлена нумерация элементов, поэтому при отрисовке принципиальной схемы нумерацию я проставил свою, она и будет указана в списке.

Перечень элементов схемы 5 x PT2399 Super Reverberator project:

- DA1 - JRC4558 - 1 шт.
- IC1...IC5 - PT2399 - 5 шт.
- IC6 - LM7815 - 1 шт.
- IC7 - LM7915 - 1 шт.
- VD1...VD5 - стабилитрон 5V1 - 5 шт.
- VD6, VD7, VD8, VD9 - 1N4007 - 4 шт.
- VR1, VR7 - переменный резистор B100k - 2 шт.
- VR2, VR3, VR4, VR5, VR6 - переменный резистор B20k - 5 шт.
- R1, R43, R45, R47, R49, R51 - 3k3 / 0,25W - 6 шт.
- R2, R54 - 1k / 0,25W - 2 шт.
- R3, R5, R7, R9, R11, R16, R22, R28, R34, R40 - 4k7 / 0,25W - 10 шт.
- R4, R6, R8, R10, R12, R15, R21, R27, R33, R39 - 15k / 0,25W - 10 шт.
- R13, R14, R17, R18, R19, R20, R23, R24, R25, R26, R29, R30, R31, R32, R35, R36, R37, R38, R41, R42, R53, R*** - 10k / 0,25W - 22 шт.
- R44, R46, R48, R50, R52 - 220R / 0,25W - 5 шт.
- R55 - 47k / 0,25W - 1 шт.
- R56, R57 - 100R / 0,25W - 2 шт.
- C1, C2 - 4,7uF / 50V электролит - 2 шт.
- C3...C12, C33, C34, C38, C39, C43, C44, C48, C49, C53, C54, C58, C59, C62, C63, C66, C67, C70, C71, C74, C75, C85, C86 - 100nF / 50V пленка - 34 шт.
- C13, C16, C17, C20, C21, C24, C25, C28, C29, C32 - 3n3 / 50V пленка - 10 шт.
- C14, C18, C22, C26, C30 - 1uF / 50V электролит - 5 шт.
- C15, C19, C23, C27, C31 - 4n7 / 50V пленка - 5 шт.
- C36, C37, C41, C42, C46, C47, C51, C52, C56, C57 - 560pF / 50V - 10 шт.
- C35, C40, C45, C50, C55 - 1n / 50V пленка - 5 шт.
- C60, C64, C68, C72 C76 - 47uF / 25V электролит - 5 шт.
- C61, C65, C69, C73, C77 - 220uF / 10...16V электролит - 5 шт.
- C78, C80 - 10uF / 16...25V электролит - 2 шт.
- C79 - 100pF / 50V - 1 шт.
- C81, C82 - 2200uF / 25V электролит - 2 шт.
- C83, C84 - 470uF / 25V электролит - 2 шт.
- C87, C88 - 100uF / 25V электролит - 2 шт.

На плате есть ещё один 470uF / 25V электролит, который я не указал на схеме, он стоит по плюсу питания около перемычки в правом верхнем углу, дело в том, что и по плюсу питания и по минусу уже есть такие конденсаторы, это C83 и C84, поэтому целесообразность установки дополнительного 470uF/25V только в плюс питания я не понял. В принципе можете поставить, хуже от этого не станет. Остальное, типа клемники, разъемы, панельки для микросхем - на ваше усмотрение.

Удачного повторения. Размер архива - 1,4 Mb.
