21-01-2024, 11:34




A3 Headphone amplifier project.

Headphone amplifier A3 Komitart projectHeadphone amplifier A3 Komitart project


Приветствую, друзья. Сегодня доделал ещё один долгострой, это проект усилителя для наушников A3, который так же можно применить как предварительный усилитель. Построен он по мотивам Pass HPA-1, но как сказали на форуме Diyaudio, это не клон, а скорее брат усилителя Pass HPA-1, и автор этой разводки платы не хотел нарушать права товарных знаков Pass Labs, указывая название на доске.
Сведений и какой то обширной информации по этому проекту нет, вернее её очень мало, благо уже имелась принципиальная схема, поэтому не пришлось снимать её с печатной платы.

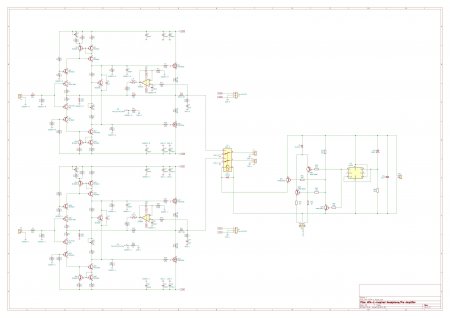

A3 HPA SchematicA3 HPA Schematic


Обращаю ваше внимание - разница в номиналах R1 и R29 — опечатка. Они оба должны быть одинаковыми, какой номинал ставить большого значения не имеет. (И даже если поставить не одинаковые резисторы то усилитель всё-равно будет работать, поскольку подстроечные резисторы P1 и P3 в любом случае используются для балансировки.)

Всё что удалось найти по этому проекту:

Моделирование в симуляторе электронных схем SPICE говорит, что искажение составляет 0,000000%. Скорость нарастания 50 В/мкс.
Смещение выходного каскада составляет 190 мА. В принципе, он может выдавать максимум 3,25 Вт на нагрузку 40 Ом в чистом классе А.
На форуме Diyaudio один из тех, кто собирал данную схему, писал, что ток покоя транзисторов выходного каскада он ставил 120mA, и то что звук весьма многообещающий и сильно отличается от того, что он привык слышать. Нет смысла пересказывать всё то, что обсуждалось на форуме, ссылку на эту ветку я напишу в текстовом файле из архива, сами почитаете.

Печатная плата в этом проекте двухсторонняя, размер 140 x 90 mm. В середине платы, как я понял, собран узел задержки подключения наушников к выходу усилителя на момент переходных процессов в момент включения питания. Кому не очень нравится такая схема задержки, можете на этом месте разместить полноценную схему защиты нагрузки от появления постоянного напряжения на выходе усилителя, свободного места на плате хватает. Я же ничего менять не стал, поэтому получилась копия той платы, которая продавалась в своё время на Али и eBay, выглядит она в формате LAY6 следующим образом:


A3 preamplifier Komitart LAY6 fotoA3 preamplifier Komitart LAY6 foto


Список элементов:

Микросхемы:

- U1, U2 - OPA604 - 2 шт.

Транзисторы:

- Q1, Q2, Q9, Q14, Q15, Q22 - BC560C - 6 шт.
- Q3, Q16 - KSA992 - 2 шт.
- Q4, Q17 - FQP3N30 - 2 шт.
- Q5, Q6, Q12, Q13, Q18, Q19, Q25, Q26 - BC550C - 8 шт.
- Q7, Q20 - 2SK170BL - 2 шт.
- Q8, Q21 - 2SJ74BL - 2 шт.
- Q10, Q23 - FQP3P20 - 2 шт.
- Q11, Q24 - KSC1845 - 2 шт.
- Q27, Q28, Q30 - MMBT3906 (Биполярные транзисторы - BJT MMBT3906/SOT23) - 3 шт.
- Q29 - MMBT3904 (Биполярные транзисторы - BJT MMBT3904/SOT23) - 1 шт.

- D1 - 1N914 - 1 шт.
- D2 - Zener Diodes 500mW 3V (стабилитрон) - 1 шт.

Metal Film Resistors:

- R1, R18, R29, R46 - 330R 1/2W 1% - 4 шт.
- R2, R28, R30, R56 - 100R 1/2W 1% - 4 шт.
- R3, R27, R31, R55 - 220R 1/2W 1% - 4 шт.
- R4, R23, R26, R32, R51, R54 - 470R 1/2W 1% - 6 шт.
- R5,25,33,53 - 6,8k 1/2W 1% - 4 шт.
- R6, R9, R22, R24, R34, R37, R50, R52 - 4,7k 1/2W 1% - 8 шт.
- R7, R35 - 470k 1/2W 1% - 2 шт.
- R8, R36 - 10k 1/2W 1% - 2 шт.
- R10, R21, R38, R49 - 3R3 2W 5% - 4 шт.
- R11, R39 - 150k 1/2W 1% - 2 шт.
- R12, R40 - 1M 0,25W 1% - 2 шт.
- R13, R17, R41, R45 - 22R 0,25W 1% - 4 шт.
- R14, R42 - 1k 0,25W 1% - 2 шт.
- R15, R43 - 680R 1/2W 1% - 2 шт.
- R17, R44 - 0,47R 2W 1% - 2 шт.
- R19, R47 - 100k 0,25W 1% - 2 шт.
- R20, R48 - 47R 1/2W 1% - 2 шт.
- R57, R58 - 10R 1/2W 1% - 2 шт.
- R59 - SMD 1206 22k 0,25W 1% - 1 шт.
- R60, R61, R63, R68 - SMD 1206 10k 0,25W 1% - 4 шт.
- R62 - SMD 1206 91k 0,25W 1% - 1 шт.
- R64, R65 - SMD 1206 2k 0,25W 1% - 2 шт.

- 1k подстроечный резистор - 652-3296Y-1-102LF - 2 шт.
- 500R подстроечный резистор - 652-3296Y-1-501LF - 2 шт.

Конденсаторы:

- C1, C2, C7, C9, C10, C12, C13, C18, C20, C21 - WIMA Film Capacitors 0,1uF 63 Volts 5% - 10 шт.
- C3, C11, C14, C22 - 220uF/35V Aluminum Electrolytic Capacitors - 4 шт.
- C4, C15 - 330pF/50V Multilayer Ceramic Capacitors - 2 шт.
- C5, C6, C16, C17 - WIMA Film Capacitors 1uF 63 Volts 5% - 4 шт.
- C8, C19 - WIMA Film Capacitors 10nF/63V - 2 шт.
- C23 - Aluminum Organic Polymer Capacitors 16VDC 100uF OSCON - 1 шт.
- C24 - Multilayer Ceramic Capacitors MLCC - SMD/SMT 16V 0.1uF (100nF) - 1 шт.

- K1 - Реле типа G6H-2 12V - 1 шт.

Плата в сборе выглядит так:


A3 HPA-1 PCBA3 HPA-1 PCB


Удачной сборки. Размер архива - 8,5 Mb.
