24-12-2022, 13:19




E3 Headphone Amplifier Board
Base on Beyerdynamic A1.


E3 headphone Amplifier based on Beyerdynamic A1 Komitart projectE3 headphone Amplifier based on Beyerdynamic A1 Komitart project


Приветствую, друзья. Сегодня на рассмотрении ещё один проект от Владимира, предоставившего мне исходники для отрисовки печатной платы усилителя для наушников, на Али его можно найти по запросу E3 Headphone Amplifier Board Base on Beyerdynamic A1 Earphone Amplifiers AL O6O2. Нормально читаемой принципиальной схемы в описании лота не было, поэтому пришлось рисовать её заново:

E3 headphone amplifier based on Beyerdynamic A1 schematicE3 headphone amplifier based on Beyerdynamic A1 schematic


На плате собраны 2 канала усилителя, блок питания, а так же защита наушников на микросхеме uPC1237. Плата двухсторонняя, размер 126 x 97 mm, внешний вид LAY6 формата показан ниже:

E3 headphone amplifier based on Beyerdynamic A1 KOMITART LAY6 fotoE3 headphone amplifier based on Beyerdynamic A1 KOMITART LAY6 foto


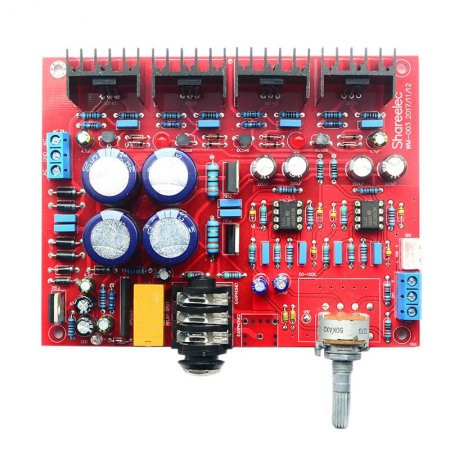

Плата в сборе имеет следующий вид:

E1 - Beyerdynamic-A1-плата в сбореE1 - Beyerdynamic-A1-плата в сборе


Список элементов схемы E3 Headphone Amplifier:

- DA1, DA2 - MC33078 - 2 шт.
- IC1, IC3 - LM7812 - 2 шт.
- IC2 - LM7912 - 1 шт.
- IC4 - uPC1237 - 1 шт.
- Q1, Q3 - BC556 - 2 шт.
- Q2, Q4 - BC546 - 2 шт.
- Q5, Q7 - BD139 - 2 шт.
- Q6, Q8 - BD140 - 2 шт.
- VD1...VD8 - 1N4148 - 8 шт.
- VD9...VD11 - 1N4007 - 3 шт.
- VD12...VD15 - Диод типа RL201 или RL202 - 4 шт.
- LED1, LED2, LED3 - светодиод 5 mm - 3 шт.
- VR1 - переменный резистор 50...100k - 1 шт.
- R1, R2 - 220R / 0,25W - 2 шт.
- R3, R4, R5, R6, R7, R8 - 47k / 0,25W - 6 шт.
- R9, R11 - 22k / 0,25W - 2 шт.
- R10, R12 - 2k2 / 0,25W - 2 шт.
- R13, R14, R15, R16, R17, R18 - 18k / 0,25W - 6 шт.
- R19, R20, R21, R22, R23, R24 - 100R / 0,25W - 6 шт.
- R25, R26, R27, R28 - 10R / 0,5W - 4 шт.
- R29, R30 - 33R / 1...2W - 2 шт.
- R31, R32 - 47k / 0,25W - 2 шт.
- R33, R36 - 10k / 0,25W - 2 шт.
- R34 - 100k / 0,25W - 1 шт.
- R35 - 3k9 / 0,25W - 1 шт.
- C - 100pF / 50V - 2 шт.
- C1, C2 - 4,7uF/25...50V электролит - 2 шт.
- C3, C5, C9, C10, C11, C12 - 22pF / 50V - 6 шт.
- C4, C6, C7, C8, C13, C14, C15, C16, C26, C27, C28, C29 - 100nF / 50V - 12 шт.
- C17, C20 - 100uF / 25V электролит - 2 шт.
- C18, C21 - 4,7uF / 25V электролит - 2 шт.
- C19 - 47uF / 25V электролит - 1 шт.
- C22, C23, C24, C25 - 2200uF / 25V - 4 шт.
- C30, C31, C32, C33 - 22uF / 25V - 4 шт.
- Панелька 8 Pin для DA1, DA2 - 2 шт.
- Радиаторы для выходных транзисторов - 4 шт.
- Клеммник 3 Pin 5 mm - 2 шт.
- Гнездо под Jeck 6,35 mm - 1 шт.
- Гнездо под Jeck 3,5 mm - 1 шт.
- Реле типа Finder 12V - 1 шт.

Удачного повторения. Размер архива - 1,6 Mb.






Уважаемый Пользователь!
О том, как получить нужный материал, прочитайте информацию по кнопке ниже:








Просмотрело: 6887 Комментариев: 1 admin_yuriyk64

Понравилась новость? Не забудь поделиться ссылкой с друзьями в соцсетях.




27 декабря 2022 14:24
Комментариев: 412
Публикаций: 1170

admin_yuriyk64

(27 декабря 2022 14:24)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
На форуме Diyaudio нашел любопытную информацию, один из пользователей написал следующее:

я провел обширный тест прослушивания с несколькими операционными усилителями в моем клоне A1 (включая OPA1641, OPA2209, LME49720HA, OPA211, OPA2604, OPA2134, ADA4627) и получил наилучшие результаты с:

1. LT1057 (очень изысканный звук, мой личный фаворит в сочетании с Beyer T90)
2. OPA827 (Очень подробный и объемный звук)
3. OPA602BP (Подробный, теплый звук)

... все это дало значительное улучшение по сравнению со штатным ST MC33078.
(Кстати, OPA604, LME49990 и OPA1612 нестабильны в A1)
