3-02-2024, 16:47




JLH для наушников с питанием 9 Вольт.

John Linsley-Hood Headphone AMP Komitart projectJohn Linsley-Hood Headphone AMP Komitart project

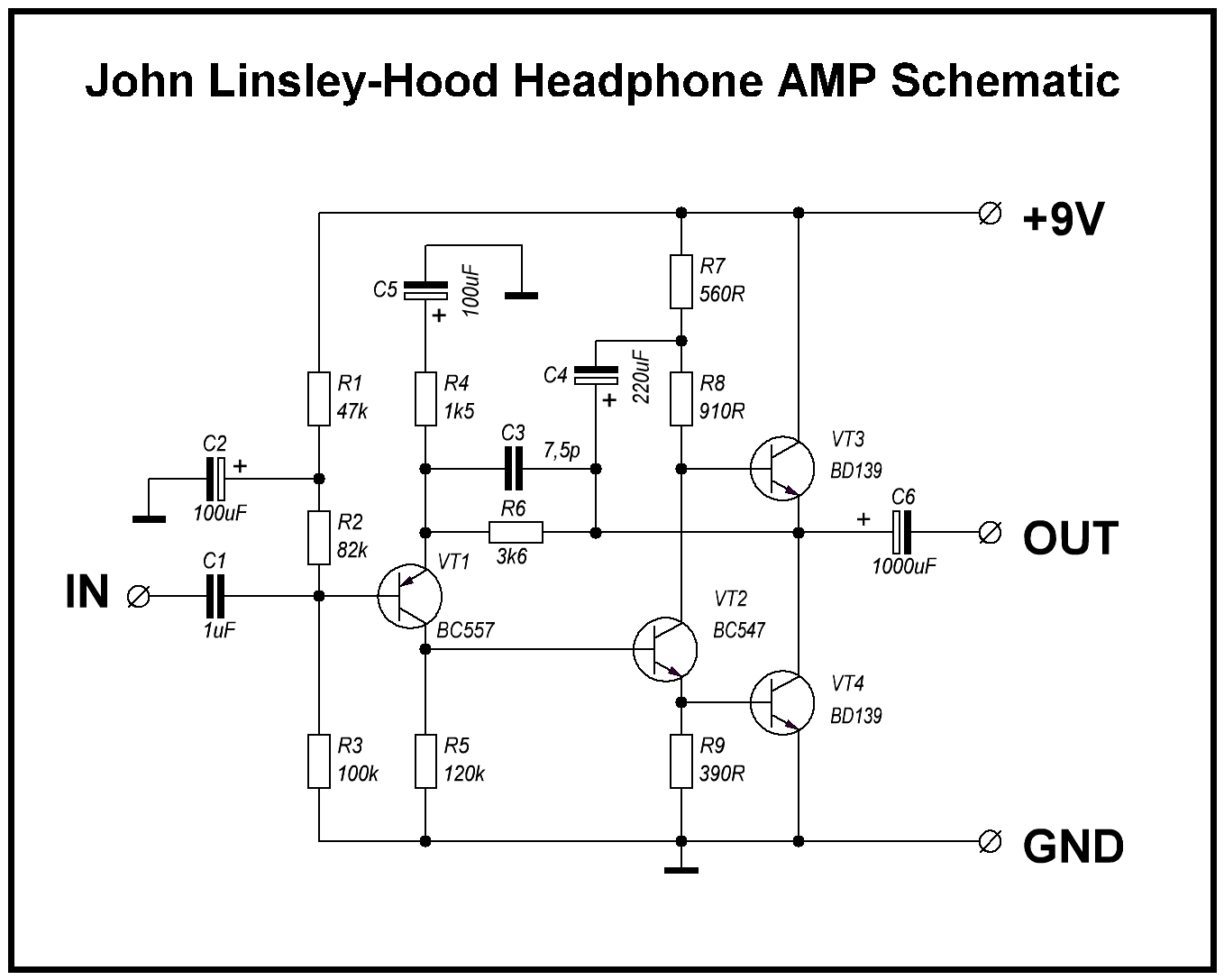

Приветствую, друзья. Проект, который мы с вами сейчас рассмотрим можно найти в сети по запросу "JLH для наушников с питанием 9 вольт". Как пишут на форуме это схема оригинальная, авторская, 1969-го года, добавлен лишь конденсатор на 7,5 пФ. Нормальной схемы на форуме Технари я не нашел, там фотография листа бумаги, на котором она нарисована от руки, поэтому я перерисовал её в программе Splan7, и так, схема ушника:

John Linsley-Hood Headphone AMP SchematicJohn Linsley-Hood Headphone AMP Schematic


Сейчас перескажу ту информацию, которую собрал из сети по данному проекту, и так поехали:

Собрал. Запустил. Звук достойный. Фон отсутствует. В отличие от буферов Никитина, которые собраны по схожей схеме, и отрабатывают своё на 100%, этот усилитель имеет запас качества. Запас драйва, можно и так сказать.

У автора в схеме транзисторы ВС557 и ВС547. Но и сопротивление наушников 70 Ом. На наушниках с 35-ю Омами сопротивления даже ВС 639-е в оконечном каскаде нагрелись до невозможности до них дотронуться, поэтому были заменены на 2SD882. Но и на те пришлось приспособить импровизированные радиаторы.

Для уменьшения тока покоя ставил разные резисторы в цепи вольтодобавки вместо заявленного автором R в 910 Ом. С резисторами такого номинала ток покоя обеих каналов был 240 мА. Полутара Килоомный резистор уменьшил ток покоя до 40 мА. С одно Килоомным стал около 170 мА. Остановился на резисторах в 1,3 кОм, с которыми ток покоя стал 110 мА. Чем больше ток покоя, тем больше "запас драйва". В остальном разница на слух незаметна.

Да, при включении этот ток сначала втрое больше, а затем в течении нескольких секунд опускается до определённой величины и останавливается. Что наблюдаю пожалуй впервые на усилителях этого класса.
Автору схемы спасибо за удачно подобранные номиналы резисторов - напряжение на выходе составляет ровно половину напряжения питания в обеих каналах.
Работоспособность ус-ля сохраняется при снижении напряжения питания до 6 вольт, затем начинаются искажения.
В качестве стабилизатора применена L7809. Транзистор на входе - BC557. Следующий - ВС547.

И самое главное, что подкупает в этой схеме, что это всё-таки именно оригинальная авторская схема, а не усечённый до 3-х транзисторов выходной буфер.

Транзисторы желательно подобрать с близким коэффициентом усиления и поставить по рекомендации Джона Линсли Худа с большим значением на место нижнего по схеме транзистора.

Focus 016 из Москвы пишет:
Хороший усилитель. Тут ничего не скажешь. Я боялся, что этот усилитель не подружится с импульсным питанием. Зря боялся. Подружился. Отлично отыгрывает любой материал : как классику, так и рок. Очень честный. Никаких украшений в звуке нет. На вход поставил ВС 560, дальше 547, а на выход - BD 139. Транзисторы подбирал с большой точностью параметров. BD 139 h21э - 250. Ток покоя каждого канала - 150 ма. После импульсника стоит 7809. Кондёры , ес-но, с минимальным ESR. Усиление поставил равное 5. На всякий случай. Греется . Но он и должен греться. Всё таки чистый А класс, да и ток приличный. Все земли у меня встречаются только в одной точке, в блоке питания. Земля силовая и земля сигнальная разделена. Усилок заработал сразу. Из настроек только 4.5 в на выходе, и 150 ма ток покоя. Вот вроде и всё.

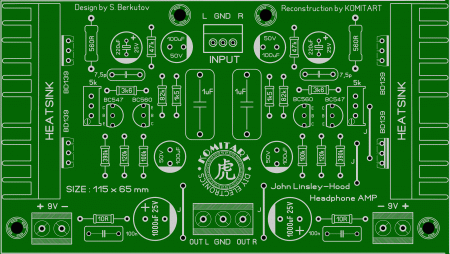

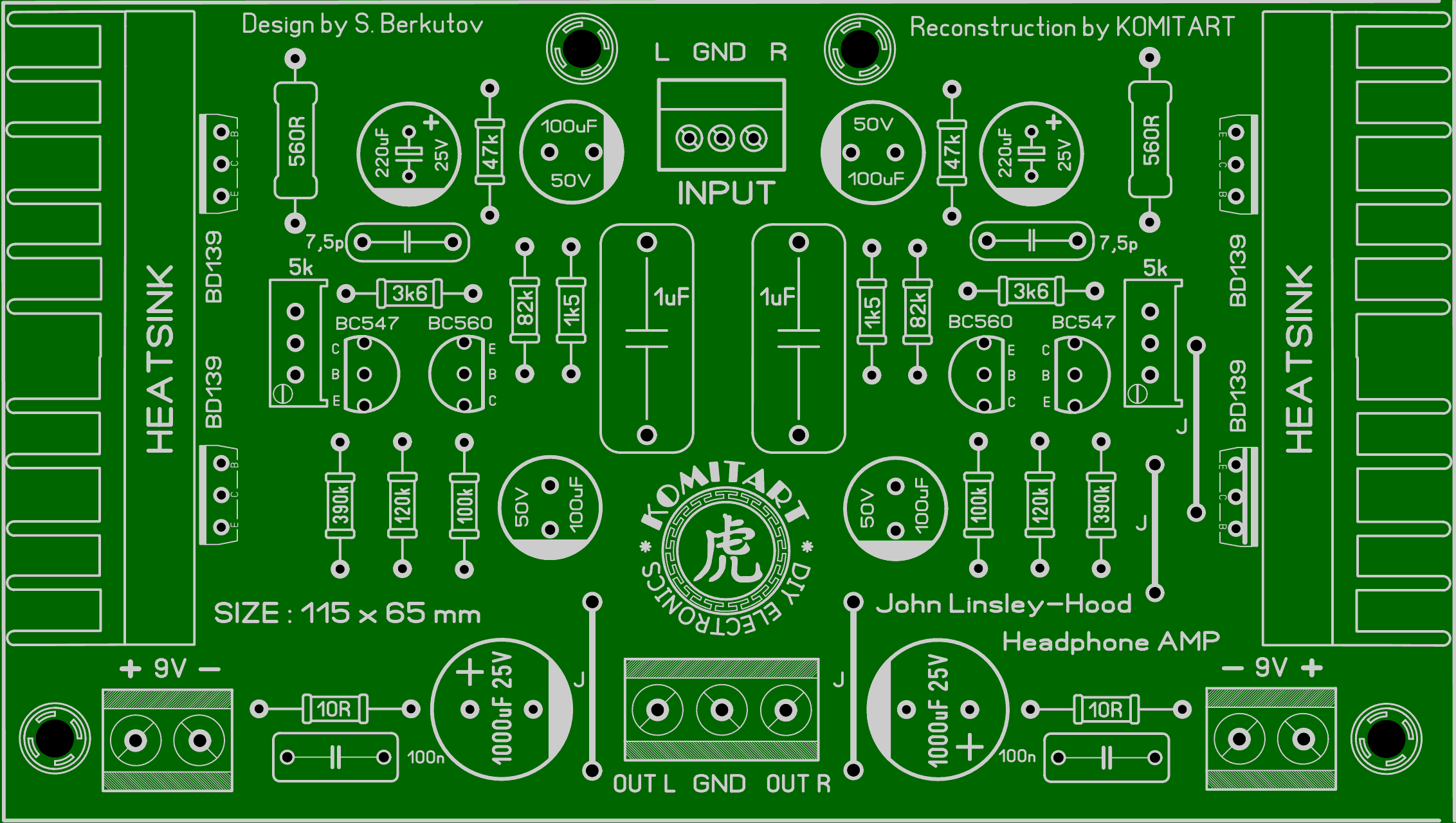

Плата усилителя односторонняя, размер 115 x 65 mm, внешний вид платы LAY6 формата такой:


John Linsley-Hood Headphone AMP Komitart LAY6 photoJohn Linsley-Hood Headphone AMP Komitart LAY6 photo


Список элементов схемы JLH для наушников с питанием 9 вольт:

- VT1, VT1* - BC557 - 2 шт.
- VT2, VT2* - BC547 - 2 шт.
- VT3, VT3*, VT4, VT4* - BD139 - 4 шт.
- R1, R1* - 47k / 0,25W - 2 шт.
- R2, R2* - 82k / 0,25W - 2 шт.
- R3, R3* - 100k / 0,25W - 2 шт.
- R4, R4* - 1k5 / 0,25W - 2 шт.
- R5, R5* - 120k / 0,25W - 2 шт.
- R6, R6* - 3k6 / 0,25W - 2 шт.
- R7, R7* - 560К / 0,5W - 2 шт.
- R8, R8* - 910R / 0,25W - 2 шт.
- R9, R9* - 390R / 0,25W - 2 шт.
- C1 - 1uF NP плёнка - 2 шт.
- C2, C2*, C5, C5* - 100uF/25V электролит - 4 шт.
- C3, C3* - 7,5pF - 2 шт.
- C4, C4* - 220uF/25V электролит - 2 шт.
- C6, C6* - 1000uF/25V электролит - 2 шт.
- Клеммная колодка 2 Pin 5 mm (питание) - 2 шт.
- Клеммная колодка 3 Pin 2,54 mm (вход) - 1 шт.
- Клеммная колодка 3 Pin 5 mm (выход) - 1 шт.

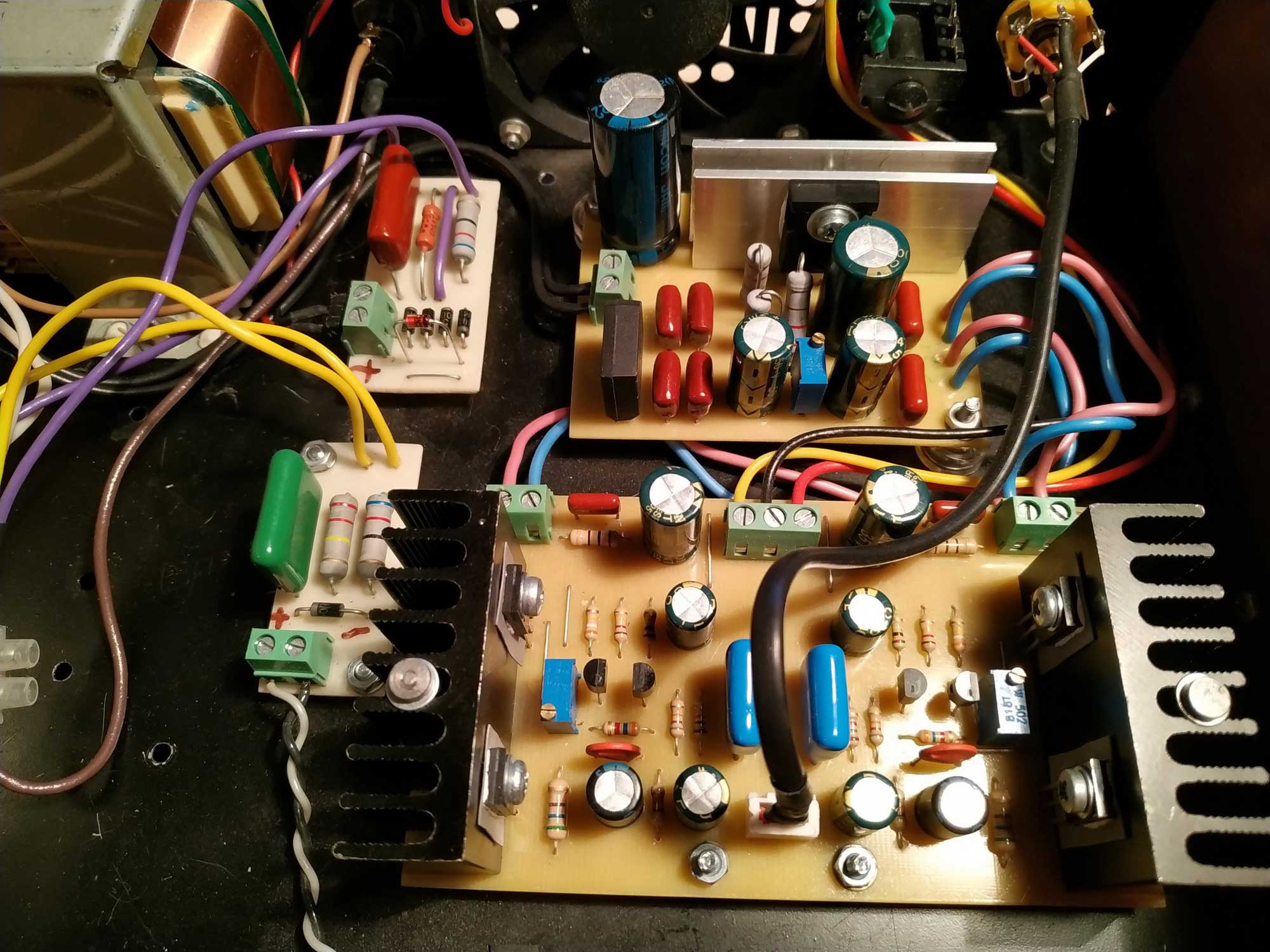

Плата усилителя в сборе показана на фото ниже:


John-Linsley-Hood-Headphone-AMP-photoJohn-Linsley-Hood-Headphone-AMP-photo


Удачного повторения. Размер архива - 5,3 Mb.
