3-09-2024, 09:02




Усилитель ZEN Нельсона Пасса, переделанный под ушник.

Приветствую, друзья. В этой статье приведу материал для сборки однотактного усилителя ZEN Нельсона Пасса, адаптированного для работы на наушники, работает усилитель в классе "A", схема выполнена на MOSFET транзисторах. Проект в сети не особо распространен, информации очень мало, но тем не менее один из наших друзей попросил меня нарисовать плату в формате LAY6 для дальнейшей сборки этого усилителя, принципиальная схема ниже:

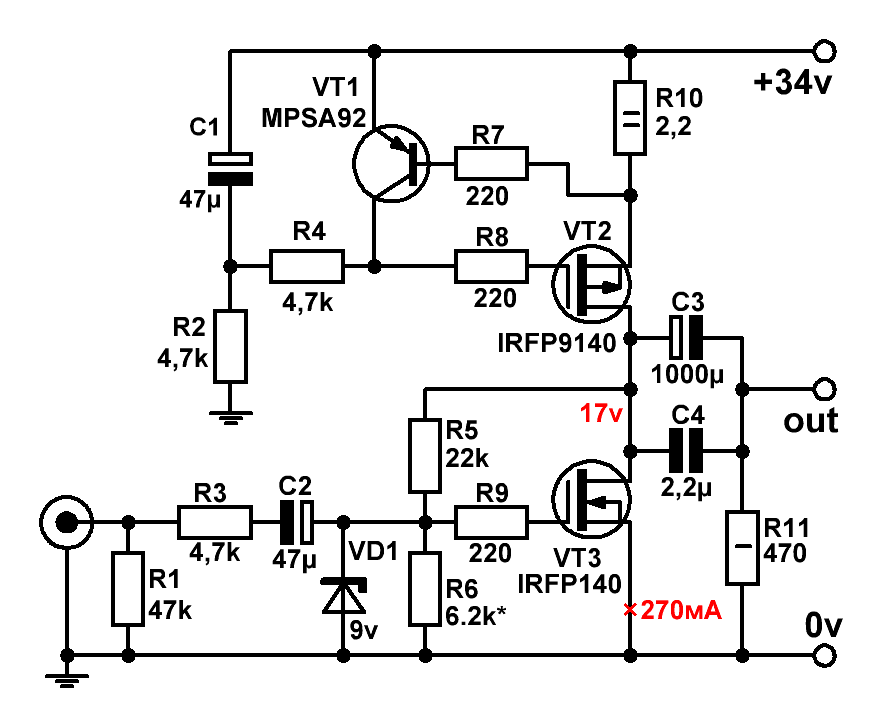

[center]ZEN Headphone Amplifier SchematicZEN Headphone Amplifier Schematic


Далее приведу небольшой фрагмент переписки:

Юрий Алексеевич, приветствую вас, собрал я усилитель на полевиках на 34 вольта, звук супер, это того стоило правда ток покоя 400 ma на канал, там нужно сопротивление R10 поднять приблизительно до 4 ом, искажений нет, даже на полной громкости отсутствуют, на слух весь спектр частот присутствует, звучание супер, позже фотки скину, сразу скажу это экспериментальный вариант.

Похоже эту схему никто не собирал и сопротивление очень приблизительно написали и кстати там написано что меньше 34 вольт лучше напряжение не снижать но по факту при снижении до 24 вольт ничего в звуке не меняется.

Выходные хорошо греются но радиатор спасает у меня вчера 5 часов проработали вечером и сегодня целый день работает без нареканий, в начале ток покоя установился 900ma ,а когда прогрелся установился 800 ma.

сейчас работает при 400ma на канал, сопротивлений нет мощных чтобы попробовать снизить, а вообще буду снижать, потому что сейчас это печка.

Плата усилителя ZEN в формате LAY6 выглядит так:


ZEN Headphone Amplifier KOMITART LAY6 FotoZEN Headphone Amplifier KOMITART LAY6 Foto


Обращаю внимание, на принципиальной схеме указана величина тока покоя 270mA. Если уровень постоянного напряжения на выходе усилителя не в норме, его можно подрулить изменением номинала резистора R6, который на схеме обозначен звездочкой. В оригинальной схеме на месте резистора R6 стоит подстроечный резистор номиналом 10k.
В архив я вложу текстовый файл со списком элементов, в котором вы найдете пару ссылок на сайты с этим проектом, один из них авторский, правда авторский на английском языке, но с переводом нет никаких проблем, просто, находясь на странице статьи из меню по правой кнопке мыши выберете пункт "перевести на русский".

Ниже приведены присланные мне фотографии.


ZEN Headphone Amplifier photo1ZEN Headphone Amplifier photo1

ZEN Headphone Amplifier photo2ZEN Headphone Amplifier photo2

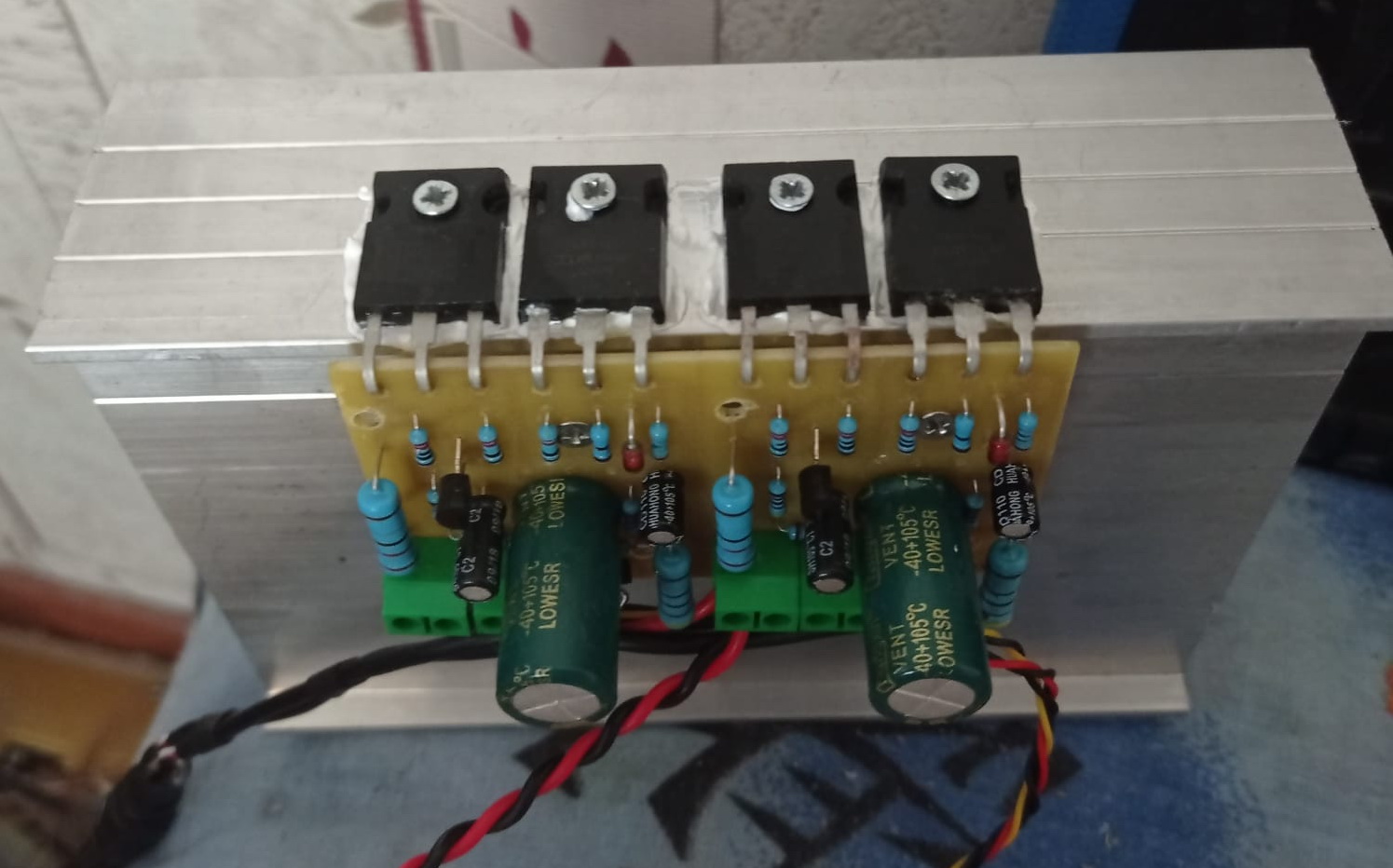

ZEN Headphone Amplifier photo3ZEN Headphone Amplifier photo3

ZEN Headphone Amplifier photo4ZEN Headphone Amplifier photo4


Список элементов схемы усилителя ZEN для двух каналов:

- VT1 - MPSA92 PNP transistor, min 50V, 10mA, TO92 - 2 шт.
- VT2 - IRFP9240 P channel Mosfet, min 50V, 10A, 125W - 2 шт.
- VT3 - IRFP140, N channel Mosfet, min 50V, 10A, 125W - 2 шт.
- VD1 - стабилитрон 1N5239, 9.1V 500mW 5% - 2 шт.
- R1 - 47k/0,25W - 2 шт.
- R2, R3, R4 - 4k7/0,25W - 6 шт.
- R5 - 22k/0,25W - 2 шт.
- R6 - 6k2* или TrimPot 10k - 2 шт. (Плата позволяет поставить или постоянный или подстроечный резистор)
- R7, R8, R9 - 220R/0,25W - 6 шт.
- R10 - 2R2...4R / 2W - 2 шт.
- R11 - 470R/1W - 2 шт.
- C1, C2 - 47uF/25V электролит - 4 шт.
- C3 - 1000...2200uF/35V электролит - 2 шт.
- C4 - 2,2uF NP - 2 шт.
- Разъемы и клеммники на ваше усмотрение.

Удачного повторения. Размер архива - 1,3 Mb.


3.09.2024г.
От Сергея с ником Oduvan chik :


ZEN Headphone Amplifier photo 1ZEN Headphone Amplifier photo 1


Приветствую! Вместо резистора R10 2.2R пока 4.7R поставил, посмотреть как оно будет, поэтому на БП видно, что ток небольшой получился. Завёлся сразу, подстроечниками подкорректировал половину питания. Ниже 24V не снижал, но от 24 до 30V качество звучания не меняется. Печатку на 5мм удлинил, чтобы
пленка 2.2uF вошла, и больше никаких изменений. Сопротивления R10 всё таки поставлю 2.2R, пусть всё по схеме будет, радиаторы нормальные имеются.

Кажется, что усилители "One tact Headphone AMP with IRF630B и ZEN Пасса очень и очень немного переигрывают Шушнова в детализации.
Когда в усе на IRF630B заменил TL072 на OPA2604, звучание заметно улучшилось (не показалось).

Почему-то думается, что если в усилителе Пасса поставлю этот резистор на 2.2R, он переиграет остальные. Хотя могу ошибиться.

Поставил 2.2R вместо 4.7R, общее потребление стало 650mA.

Сходил к сыну взял хорошие наушники, послушал с R10 2.2R и 4.7R, разница заметна в пользу 2.2R. Так что слухать надо не пищалки, номиналы в схеме не от балды выставлены.
