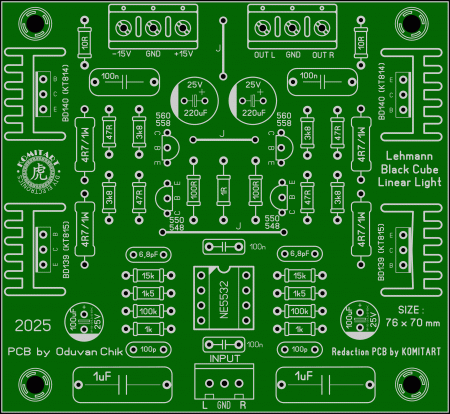

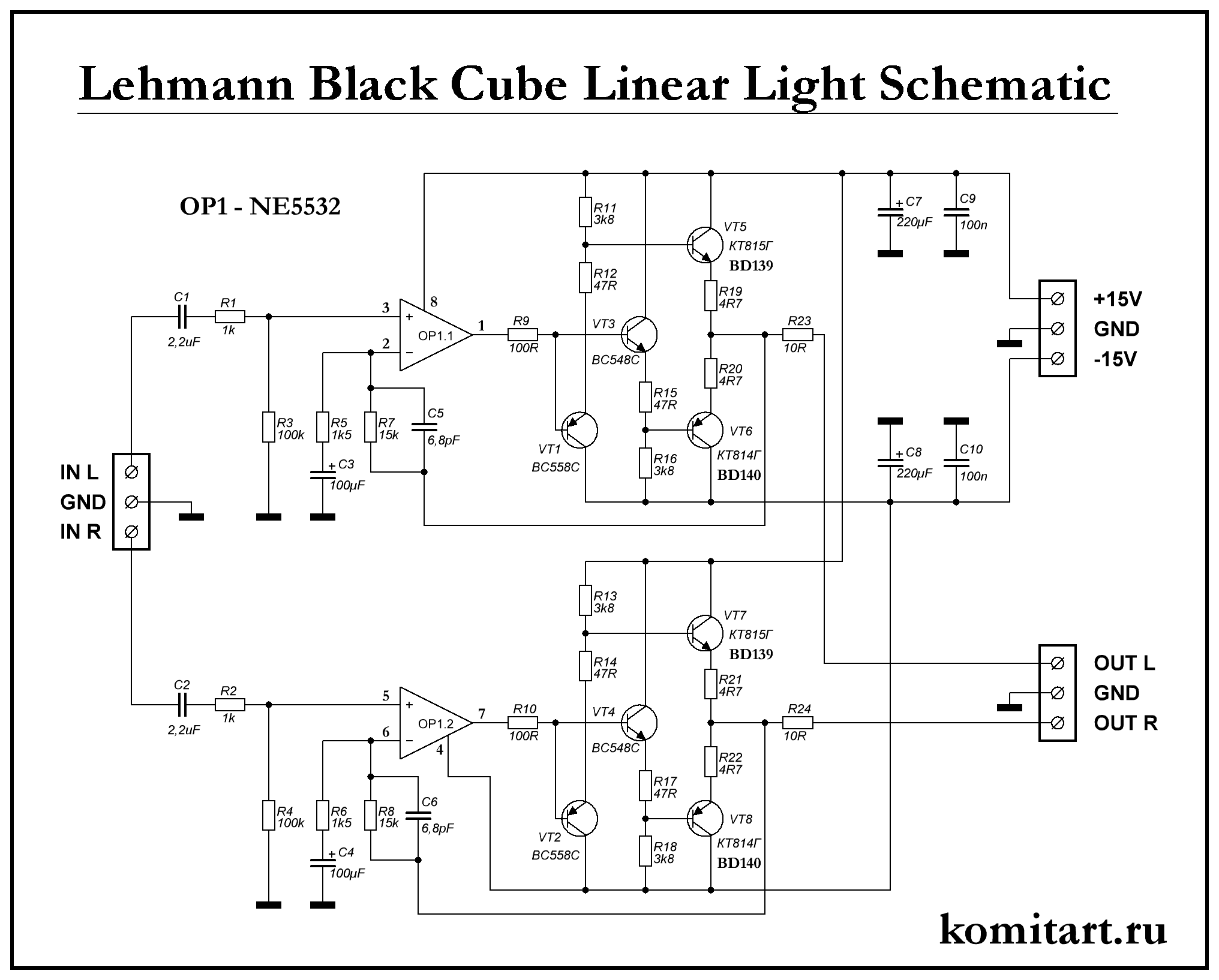

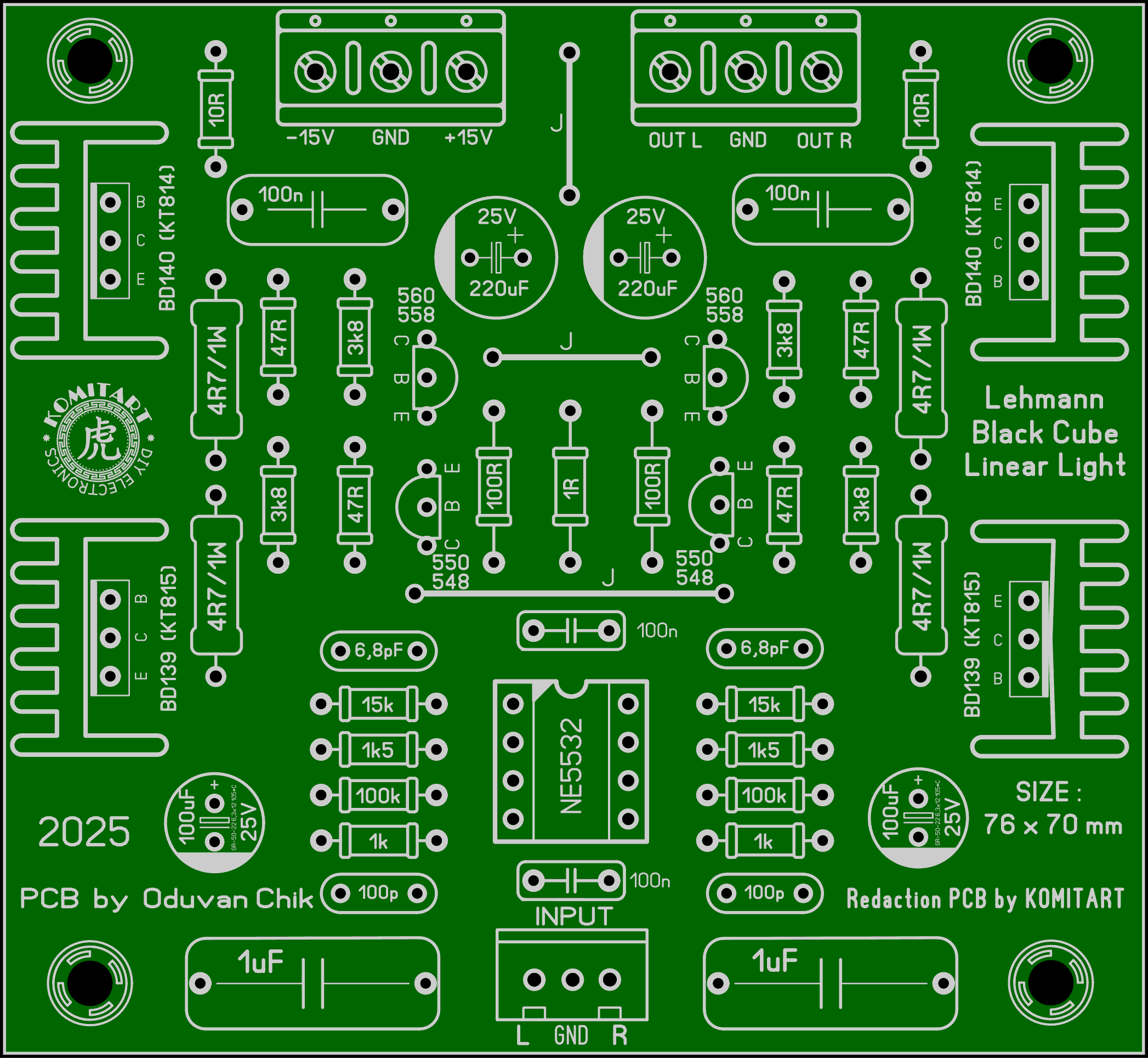

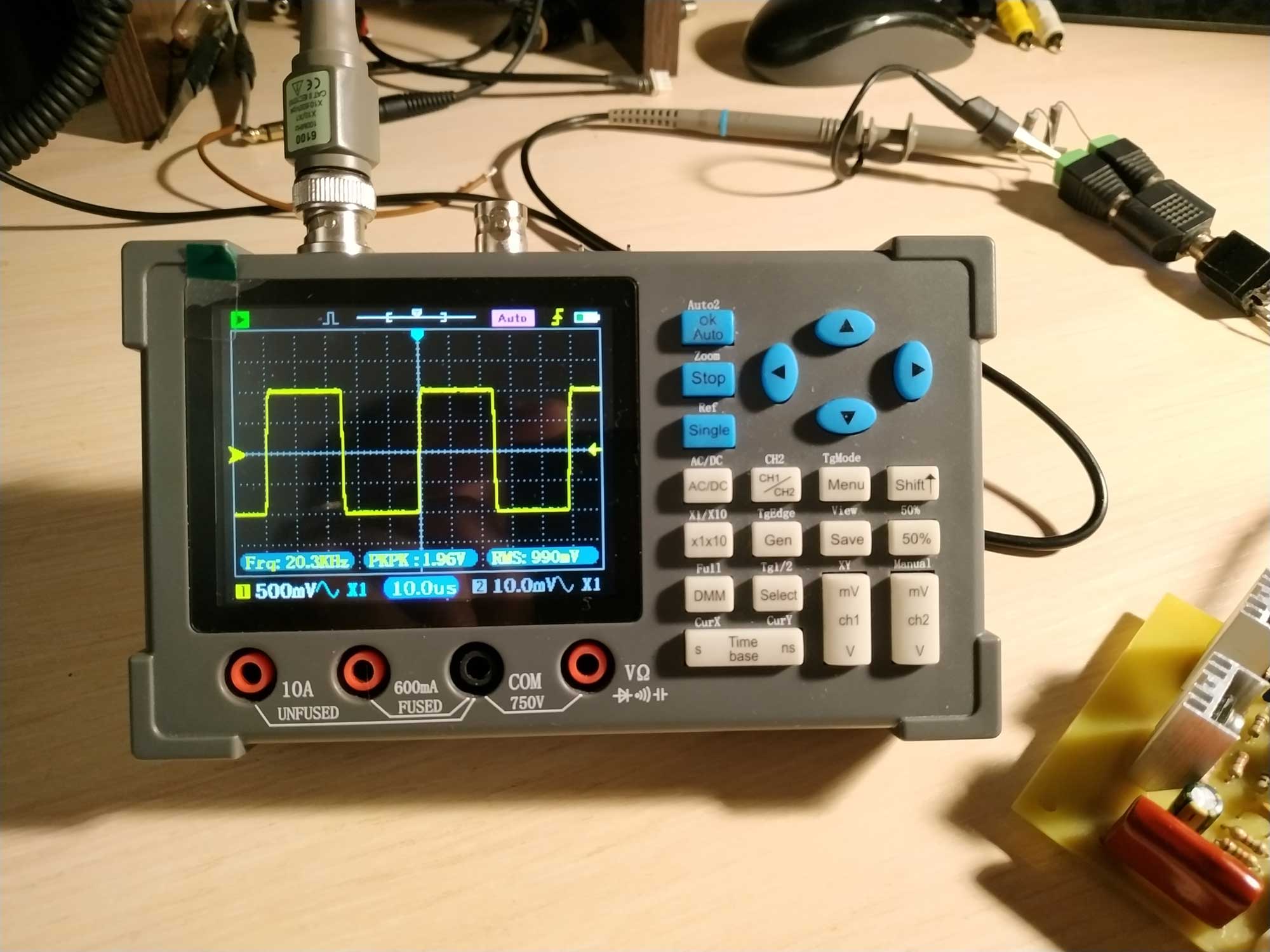

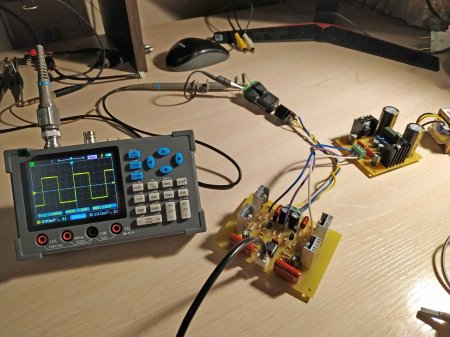

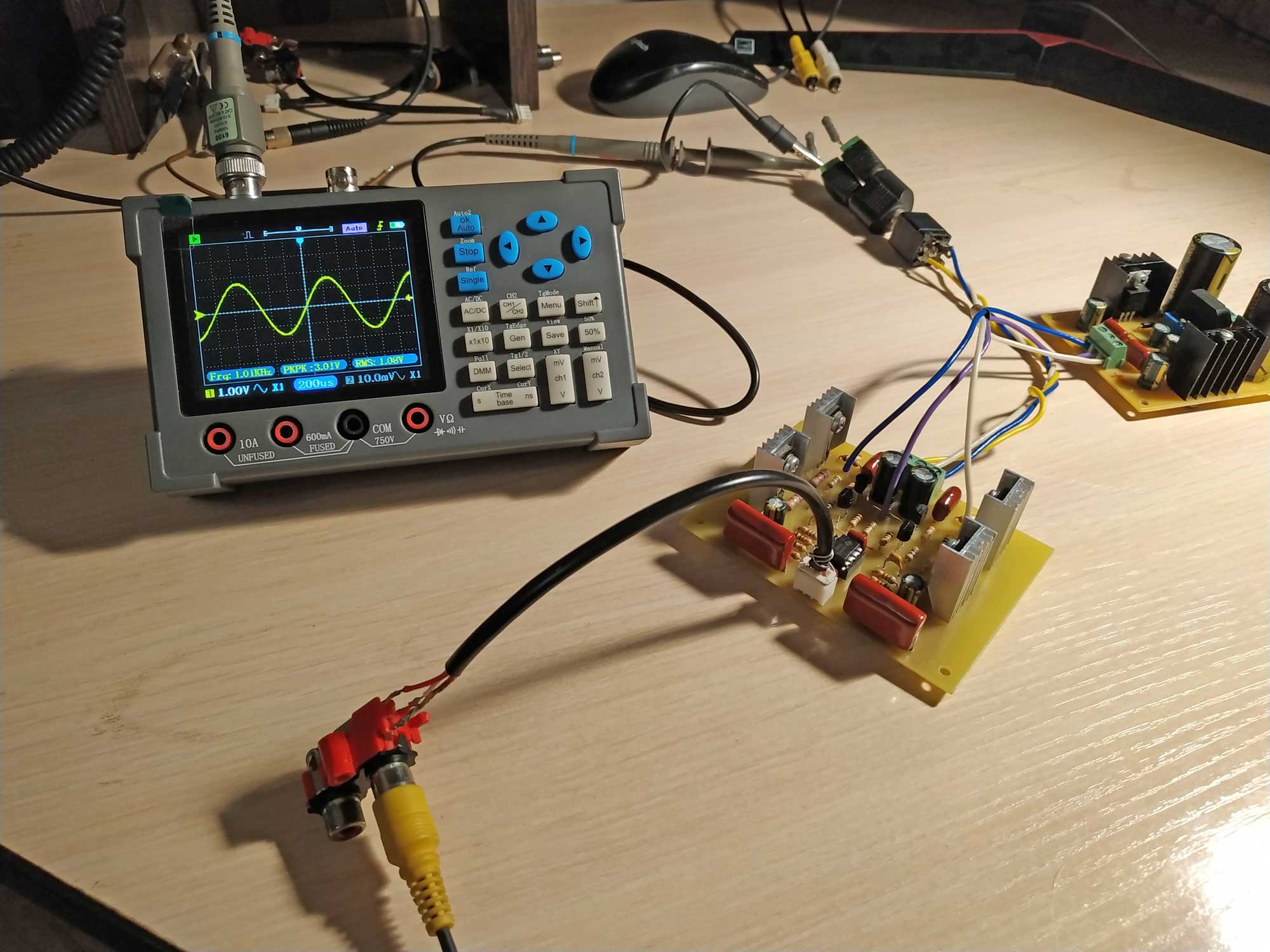

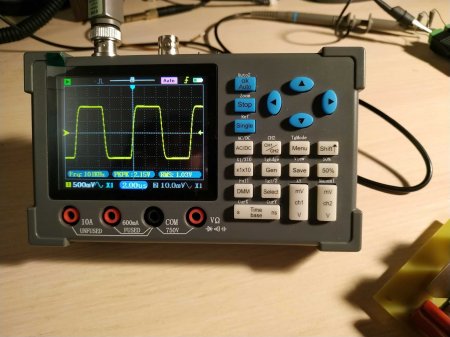

Lehmann Black Cube Linear Light HPA v2.  Приветствую, друзья. Сегодня у нас на повестке дня очередной усилитель для наушников с односторонней версией печатной платы Lehmann Black Cube Linear Light HPA v2. Первая версия усилителя с двухсторонней печатной платой находится по ссылке ниже: Обращу внимание, в предыдущей версии обратной связью охвачен только операционный усилитель, в этой версии ООС взята непосредственно с выхода усилителя. Коэффициент усиления можно прикинуть по формуле : Кус=(1+R4/R3). Ниже показана принципиальная схема:  Как я уже написал выше, плата в этом проекте односторонняя, размер 76 x 70 mm, компоновка элементов показана ниже:  По поводу блока питания, мы не стали на одной плате с усилителем размещать элементы БП, потому что у многих предпочтения разнятся, кому то 7815/7915 достаточно, кто то предпочитает источники на LM317/LM337, у кого то ещё более жесткие требования, проектов PSU подходящих для этого усилителя на сайте много, поэтому не поленитесь заглянуть в соответствующий раздел сайта и выбрать наиболее приглянувшийся. С операционным усилителем можете поэкспериментировать, поэтому заранее впаяйте в плату панельку DIP-8. Список элементов Lehmann Black Cube Linear Light HPA v2: - OP1 - NE5532 - 1 шт. - R1, R2 - 1k/0,25W - 2 шт. - R3, R4 - 100k/0,25W - 2 шт. - R5, R6 - 1k5/0,25W - 2 шт. - R7, R8 - 15k/0,25W - 2 шт. - R9, R10 - 100R/0,25W - 2 шт. - R11, R13, R16, R18 - 3k8/0,25W - 4 шт. - R12, R14, R15, R17 - 47R/0,25W - 4 шт. - R19, R20, R21, R22 - 4R7/1W - 4 шт. - R23, R24 - 10R/0,25W - 2 шт. - C1, C2 - 2,2uF NP - 2 шт. - C3, C4 - 100uF/25V электролит - 2 шт. - C5, C6 - 6,8pF/50V керамика - 2 шт. (можно поставить по 15pF) - C7, C8 - 220uF/25V электролит - 2 шт. - C9, C10 - 100n/50V - 4 шт. - Радиаторы для BD139/BD140 - 4 шт. - Панелька DIP-8 для OP1 - 1 шт. - Разъем 3 Pin 2,54 mm (INPUT) - 1 шт. - Разъем 3 Pin 5 mm (OUTPUT, POWER) - 2 шт. Плата собрана, сделаны некоторые замеры: Синус на частоте 1кГц:  Меандр на частоте 1кГц:  Меандр на частоте 20кГц:  Меандр на частоте 100кГц:  Удачного повторения. Размер архива - 3,1 Mb.
