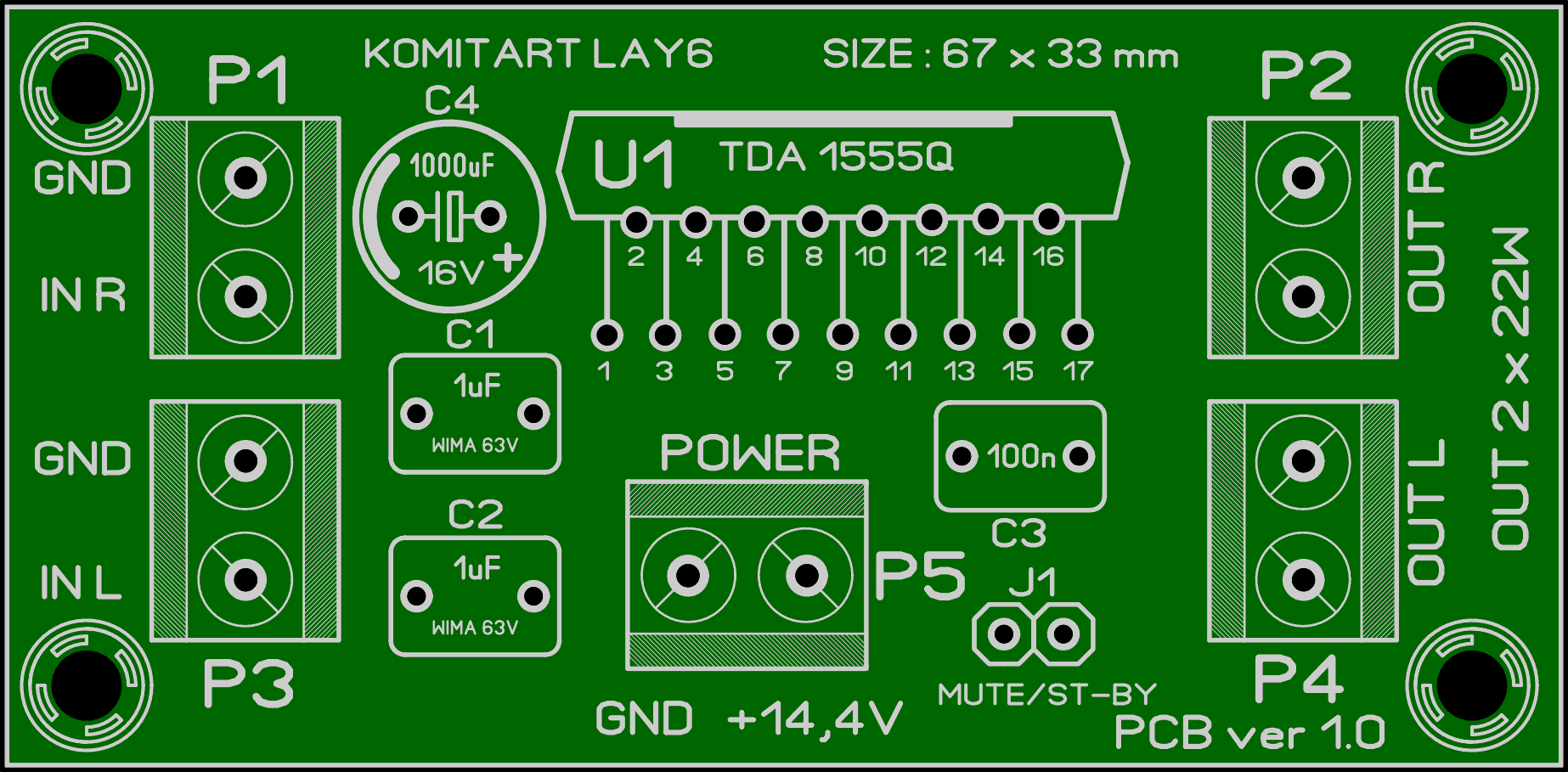

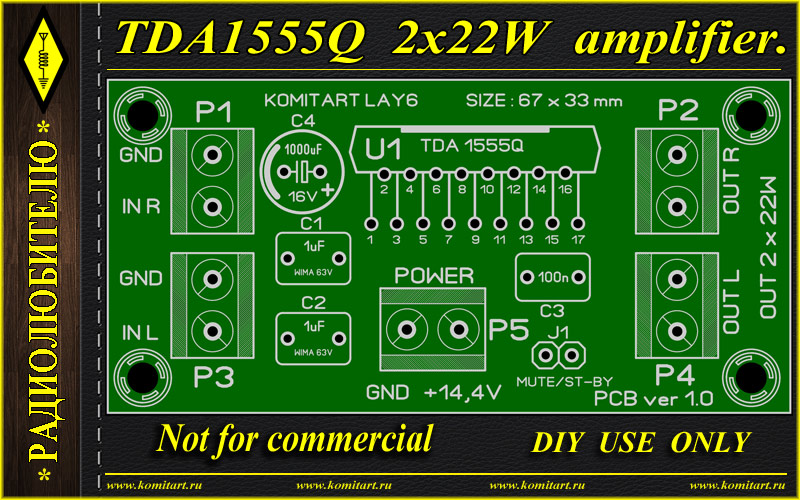

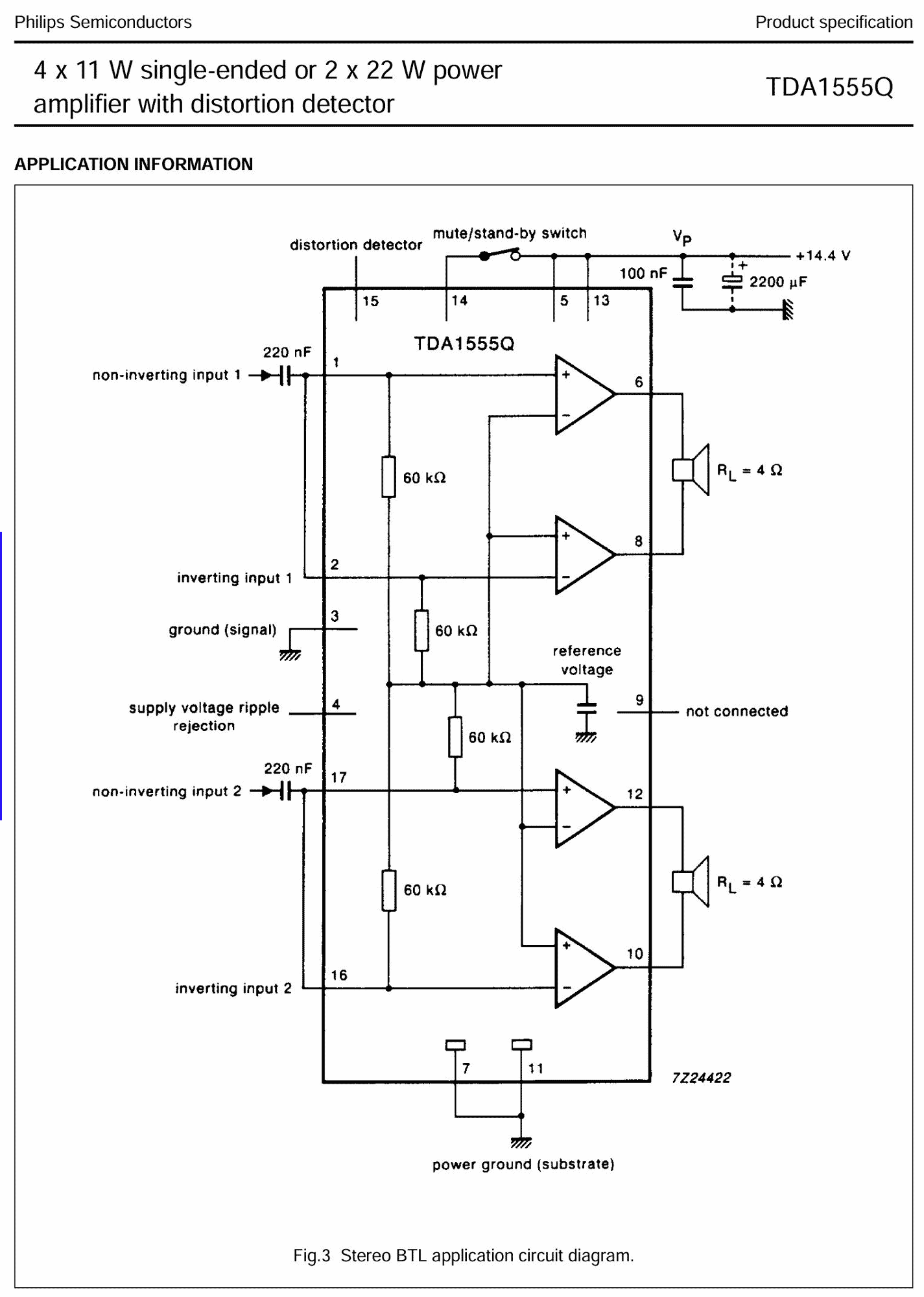

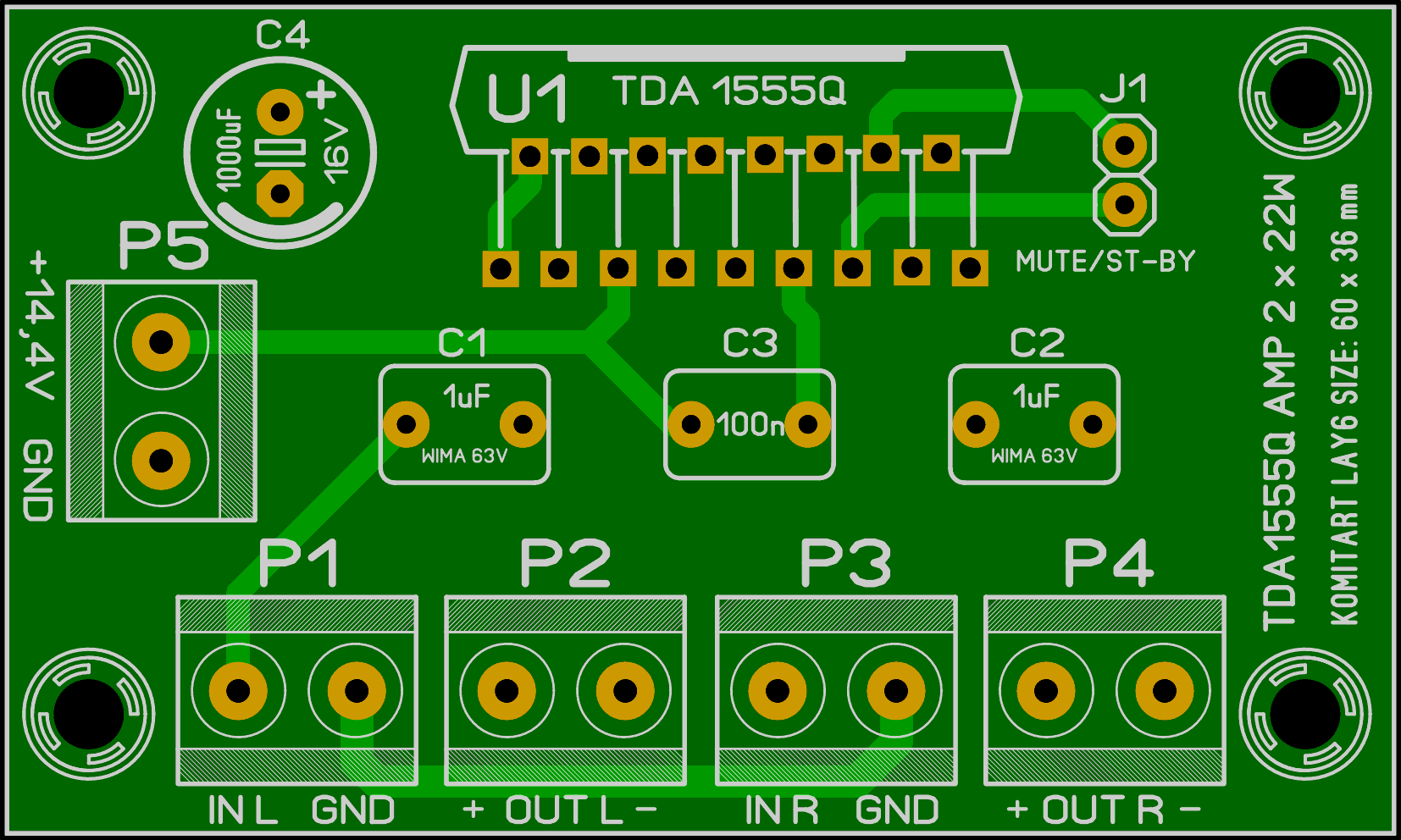

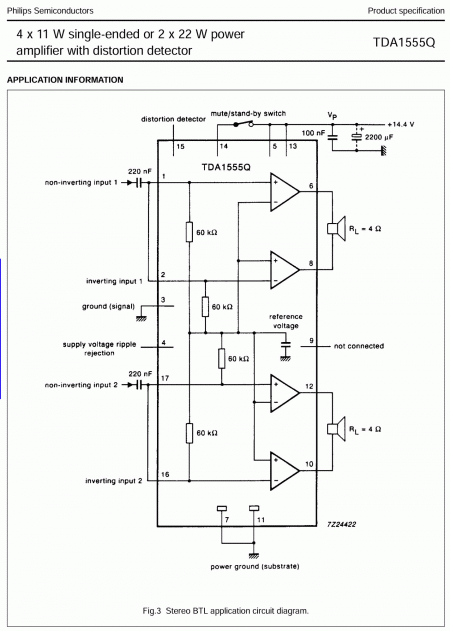

Усилитель 2 х 22W на TDA1555Q.  Приветствую, друзья. Сегодня статья про усилитель звука мощностью 22 Ватта на канал, построенный на микросхеме TDA1555Q от PHILIPS. Вообще данная микросхема позволяет получить 4 канала по 11 Ватт каждый, либо двухканальную версию, где каналы попарно соединены мостом, именно на неё мы и будем сегодня ориентироваться. Сразу приведу принципиальную схему, она взята из Datasheet (есть в архиве):  Каких то особенностей схема не имеет, всё просто до безобразия, впрочем как и во всех подобных схемах, типовое значение питающего напряжения 14,4 Вольта, максимальный потребляемый ток 4 Ампера, поэтому будьте внимательны при выборе источника питания, он должен держать такую нагрузку. J1 это перемычка для организации режима MUTE, когда она замкнута микросхема находится в рабочем режиме, при разомкнутой в режиме ожидания. Плат в этом проекте два варианта, первый однослойный с размером 67 x 33 mm, второй двухслойный, размер 60 x 36 mm, компоновки элементов показаны ниже:   Список элементов : - U1 - TDA1555Q (SIL-17) - 1 шт. - C1, C2 - 1uF / 50V (керамика или полиэфирный) - 2 шт. - C3 - 100nF / 50V (керамика или полиэстер) - 1 шт. - C4 - 2200uF/16...25V (электролит) - 1 шт. - P1...P5 - WJ2EDGVC-5.08-2P (клеммная колодка 5,08 мм) - 5 шт. - J1 - перемычка (Паяемый DIP-2 разъем) - 1 шт. Не забудьте установить микросхему на радиатор. Для портативного использования используйте литий-железо-фосфатные (LiFePO4) батареи на 12 В или свинцово-кислотные аккумуляторные батареи. Для стационарного (домашнего) использования необходим качественный линейный или импульсный источник питания (например, блок питания компьютера) с током порядка 5 А по линии 12 В. Удачной сборки. Размер архива - 1,5 Mb.
