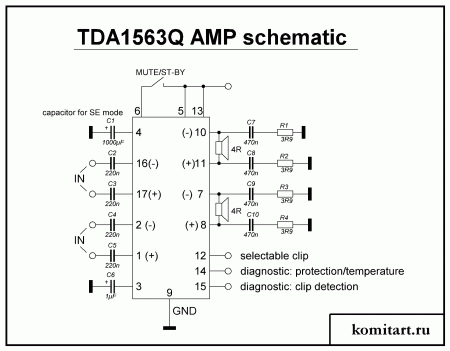

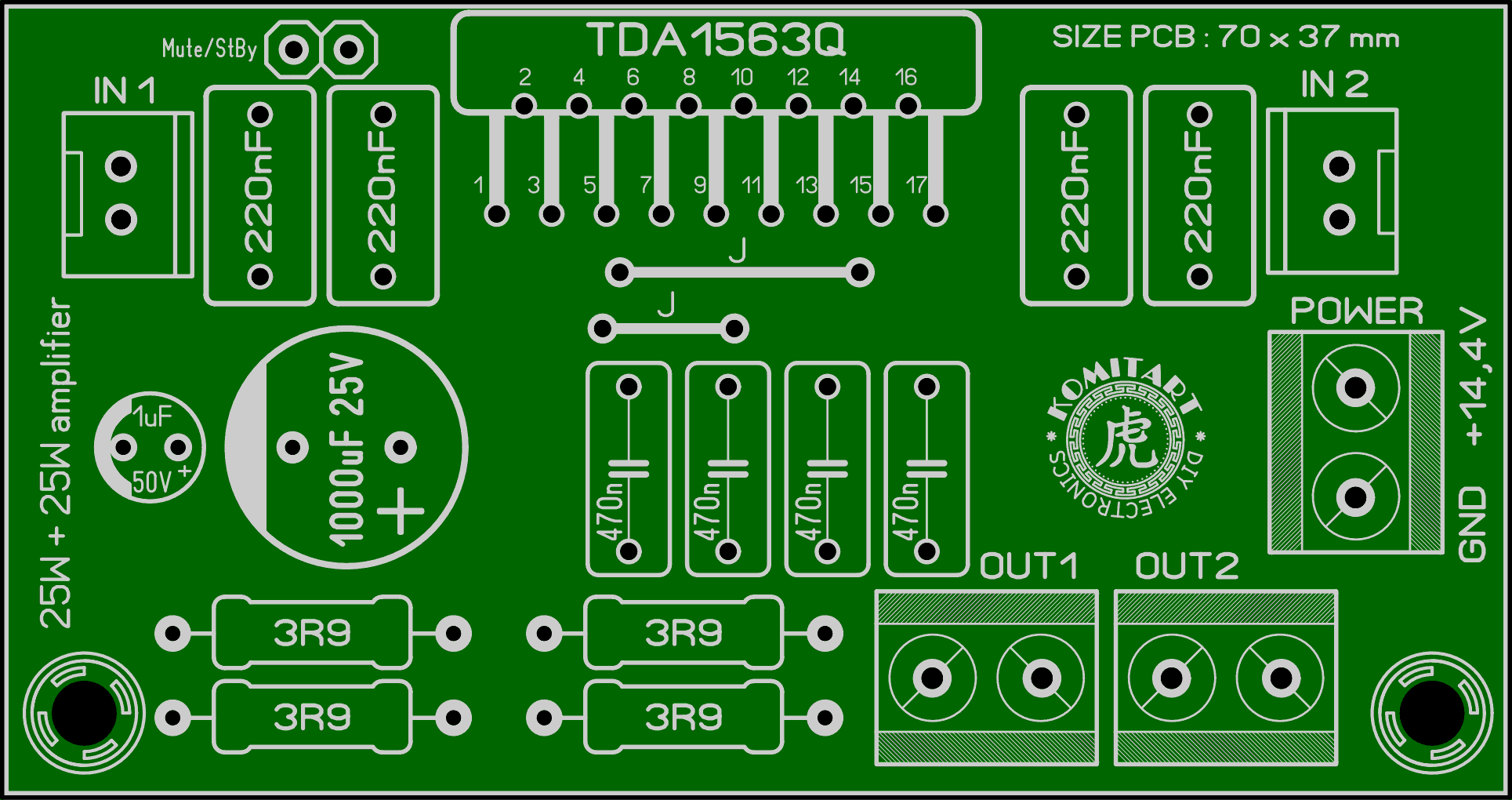

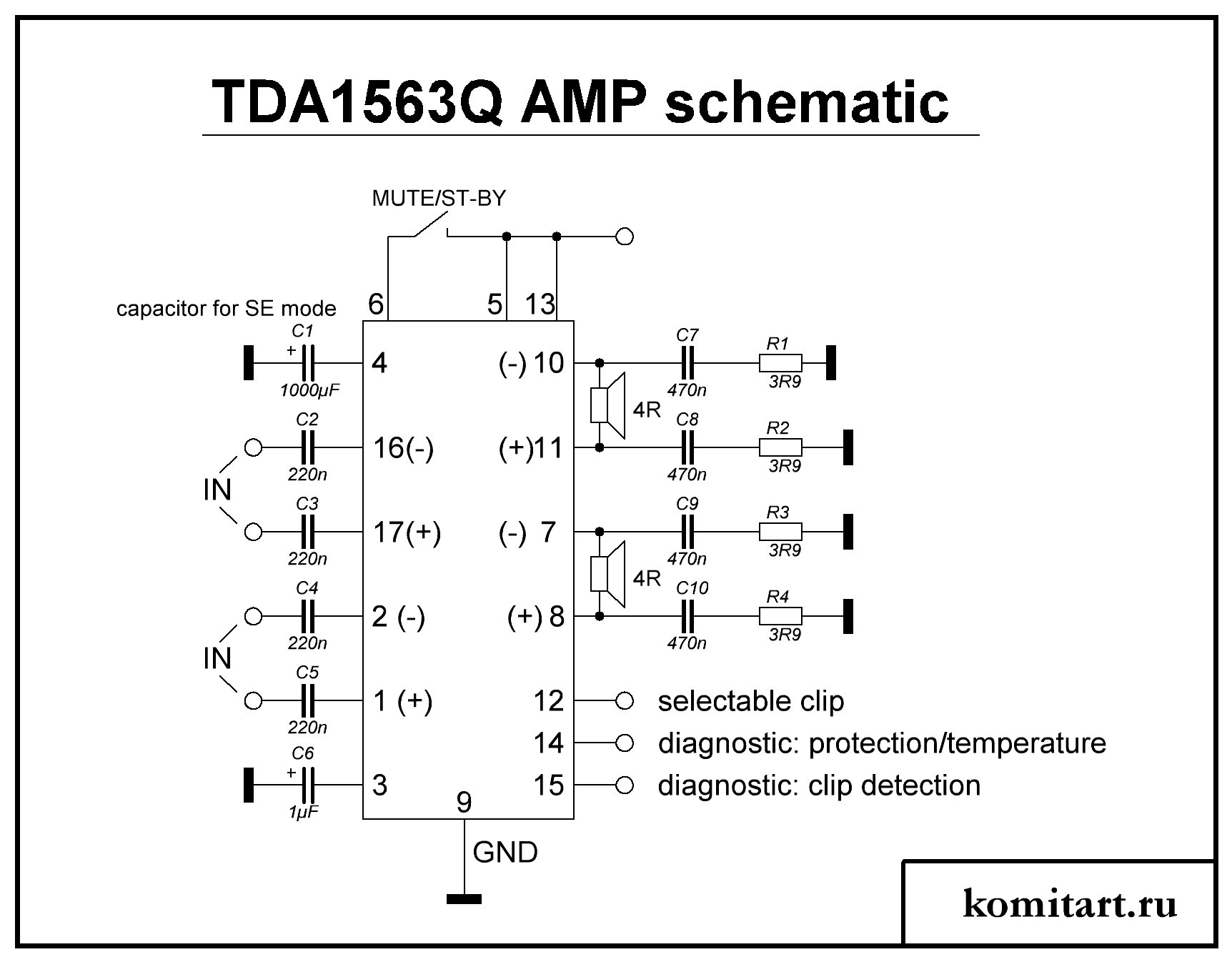

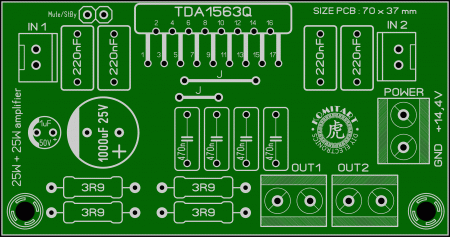

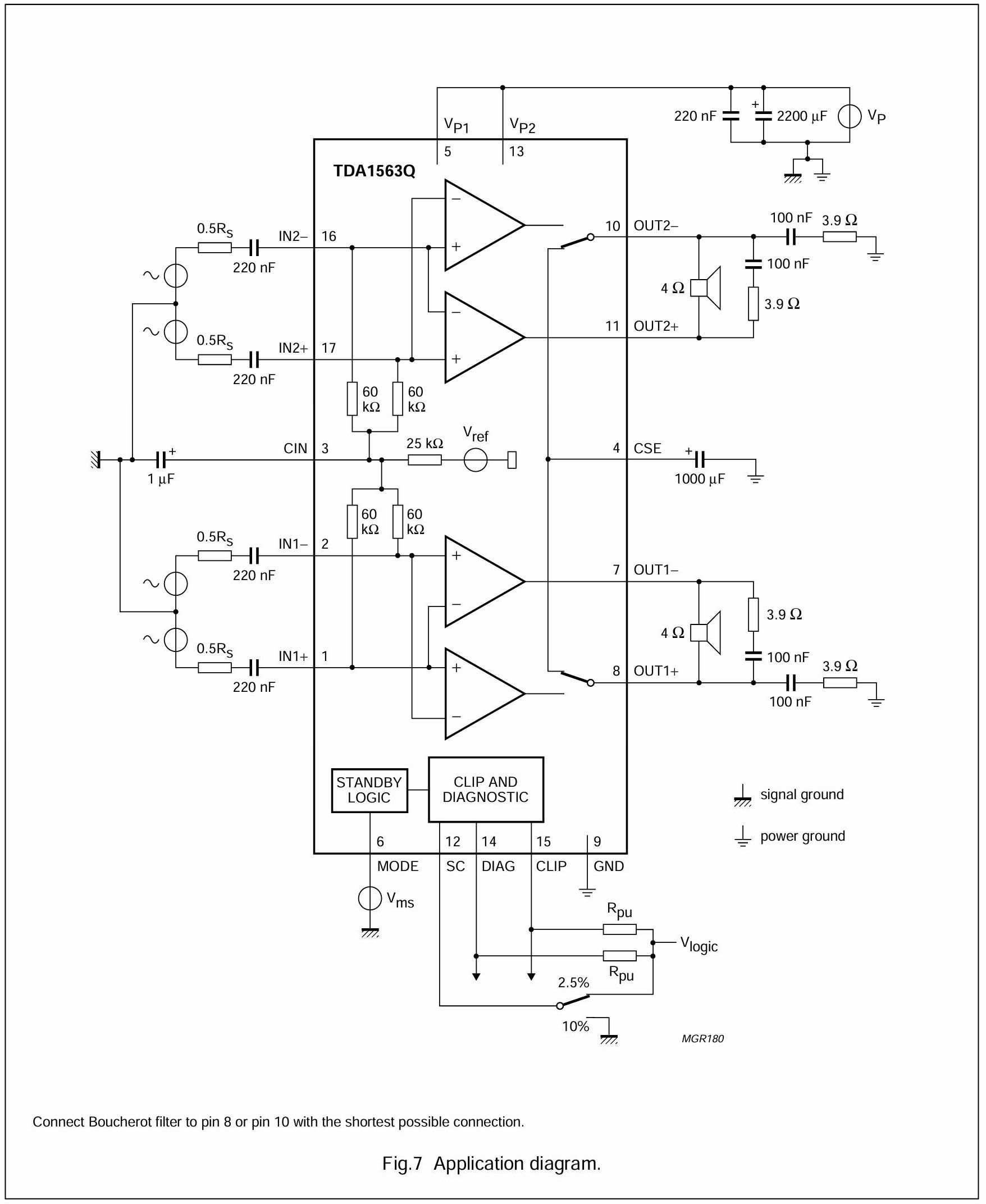

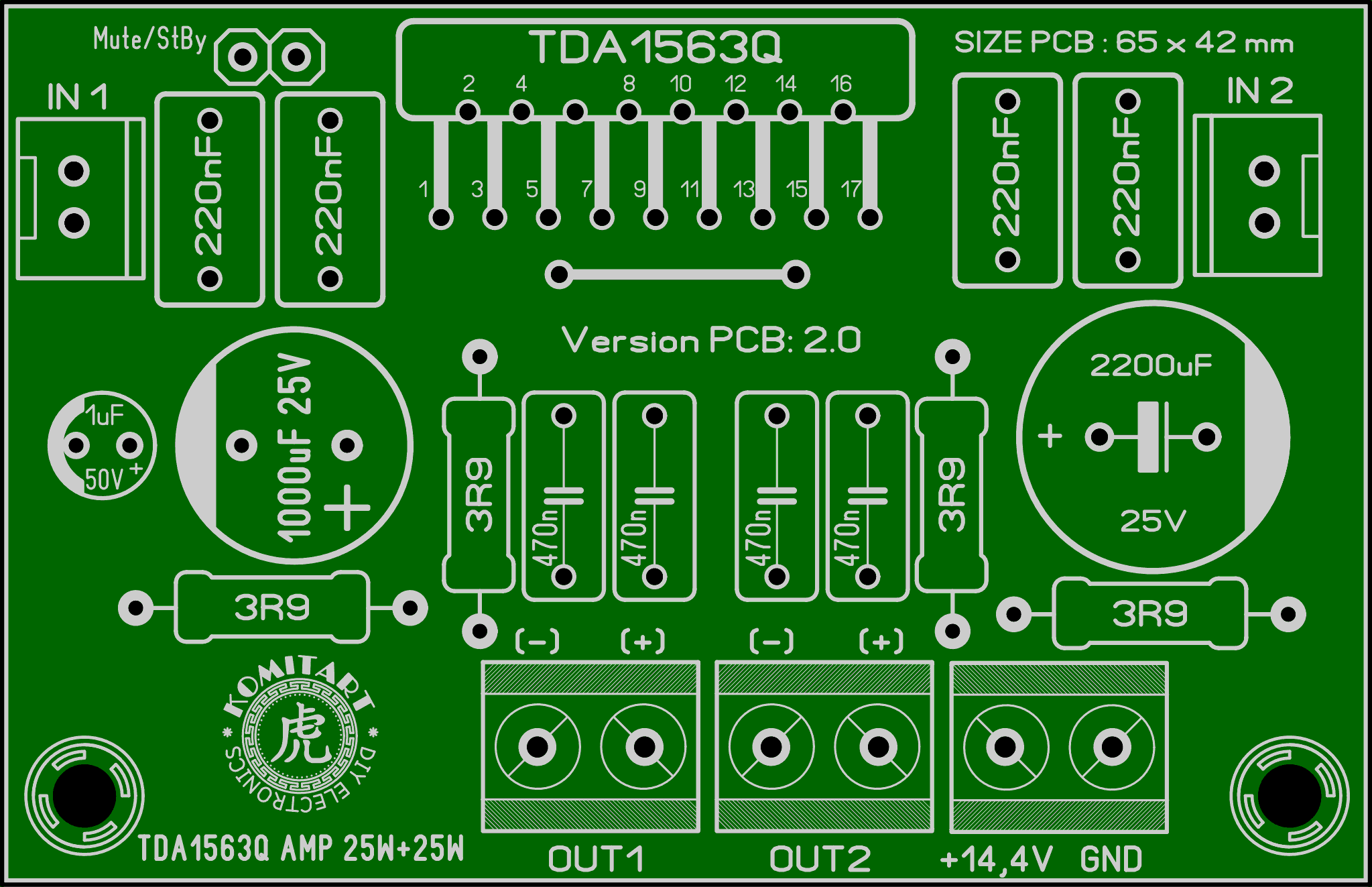

TDA1563Q 2x25 Вт усилитель мощности для автомагнитол.  Приветствую, друзья. В этой статье собран материал для сборки усилителя мощности на TDA1563Q от компании Philips. Как гласит заводское описание TDA1563Q — это монолитный усилитель мощности в пластиковом корпусе с 17 выводами DIL-изогнутого типа. Он содержит два идентичных канала усиления по 25 Вт. Устройство в основном разработано для автомобильных радиоприемников, но, как вы понимаете, его можно использовать для встраивания в активные колонки и другие устройства, где требуется усиление звука. Типовое значение питающего напряжения 14,4 Вольта. В архив я положу файл PDF формата TDA1563Q_datasheet, в нём вы сможете уточнить интересующие вас параметры микросхемы и её характеристики. Что касаемо принципиальной схемы - дело в том, что наш друг Алексей заказал мне отрисовку печатной платы и прислал схему, она оказалась не очень хорошего качества, и мне пришлось нарисовать её заново, выглядит она так:  По этой схеме была нарисована первая версия платы LAY6 формата, компоновка элементов такая:  Но тут появилось одно НО, после сверки разводки платы со схемой из Datasheet, обнаружил небольшое расхождение в выходных цепях, поэтому я решил во второй вкладке файла LAY6 формата нарисовать второй вариант платы, который будет соответствовать схеме из заводского описания. Как мне объяснили криминала в этом расхождении нет, усилитель должен работать и так и так, ну а какой из вариантов собирать решайте сами.  В обоих вариантах платы односторонние, размер платы первого варианта 70 x 37 mm, по второму варианту 65 x 42 mm.  Список элементов: - IC1 - TDA1563Q - 1 шт. - R1, R2, R3, R4 - 3R9/1W - 4 шт. - C1 - 1000uF/25V электролит - 1 шт. - C2, C3, C4, C5 - 220nF/50...100V - 4 шт. - C6 - 1uF/50V электролит - 1 шт. - C7, C8, C9, C10 - 470nF/50...100V - 4 шт. - C11 - 2200uF/25V электролит - 1 шт. - Клеммник 2Pin 2,54mm (вход1, вход2) - 2 шт. - Клеммник 2Pin 5mm (выход1, выход2, питание) - 3 шт. Удачной сборки. Размер архива - 1Mb.
