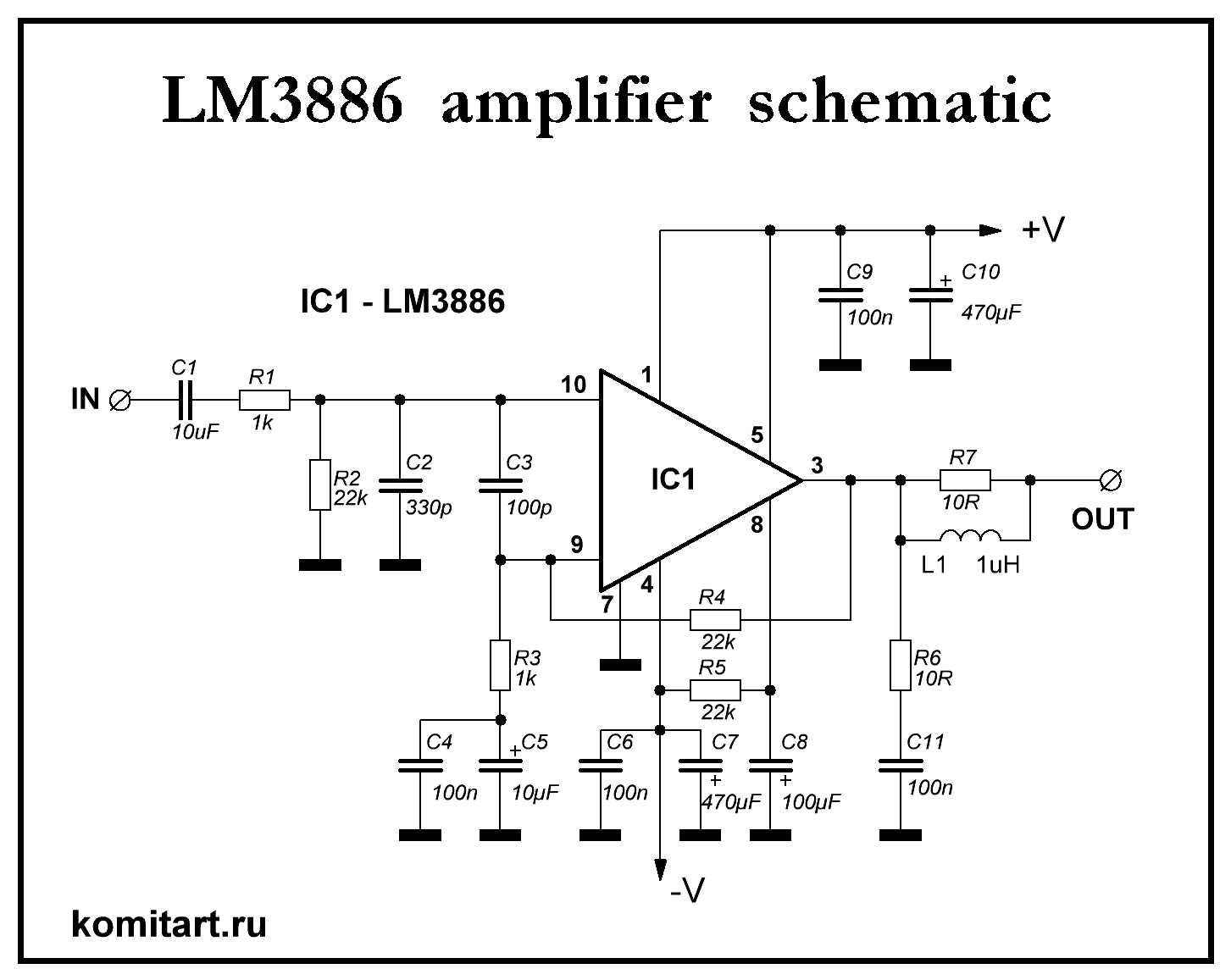

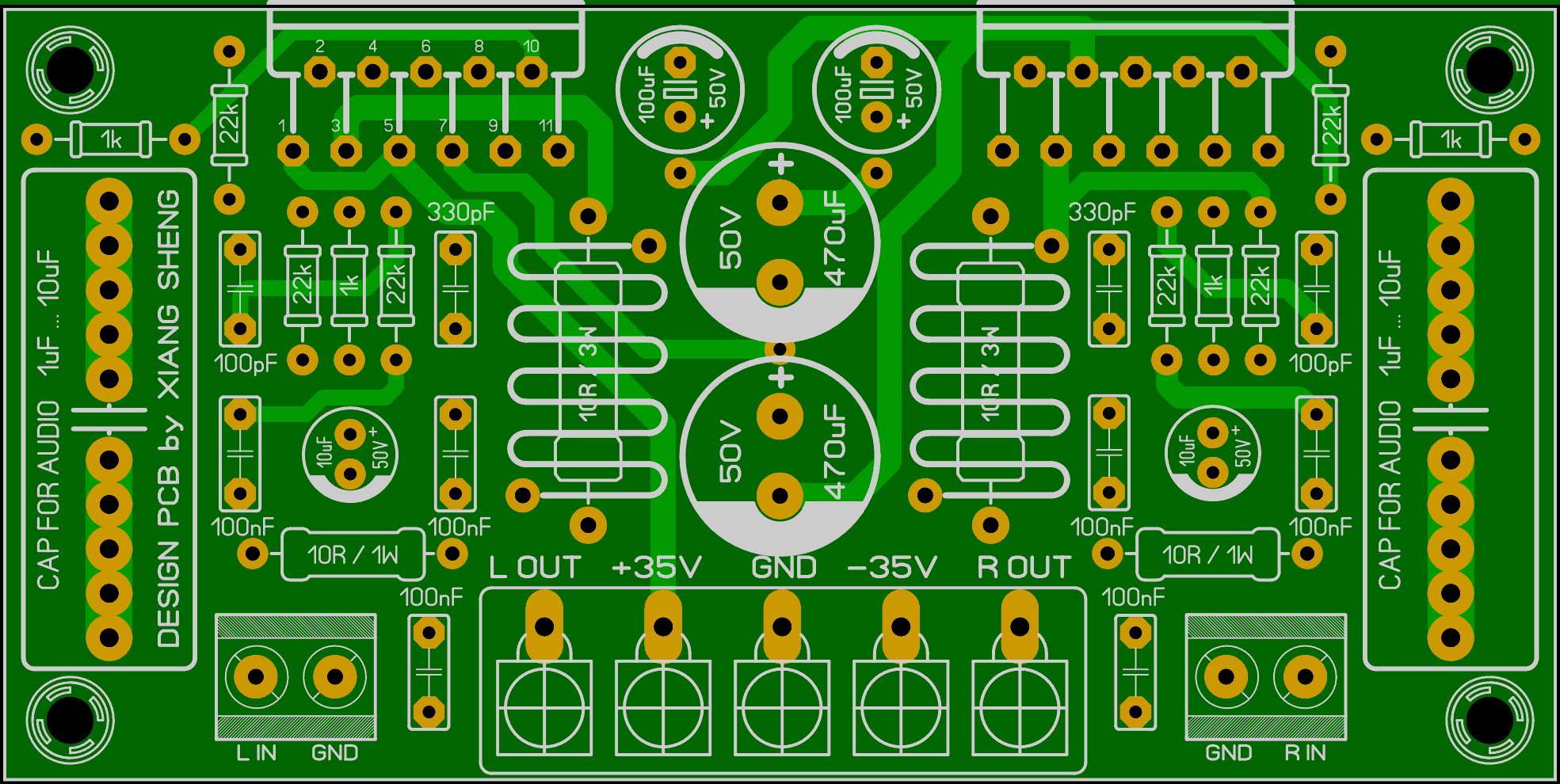

2 х LM3886 amplifier.  Приветствую, друзья. На просторах Алиэкспресс попалась на глаза плата усилителя на двух микросхемах LM3886. Понятно было, что плата в этом проекте двухсторонняя, но маска черного цвета скрыла разводку дорожек на плате, поэтому пришлось домысливать самому, а так же нашел нюанс, на заводской плате отсутствует резистор по входу усилителя номиналом 1k (а он указан в принципиальной схеме), в свой вариант платы я его добавил, видать китаец, разрабатывающий плату решил на этом резисторе сэкономить. Данный резистор так же есть и в схеме из datasheet (есть в архиве), и так, схема:  В описании лота были указаны следующие технические характеристики усилителя: Количество каналов 2 Выход аудиосигнала двухканальный, мощностью 68 Вт + 68 Вт Рабочее напряжение: DC +/-20V - +/-35V; Входное сопротивление 22 кОм Материал платы FR4 Габариты платы 50 х 100 х 1,6 мм Печатная плата усилителя - это не точная копия заводской платы из конструктора, похожа только компоновка элементов исходя из которой были нарисованы соединения согласно принципиальной схемы. Выглядит компоновка элементов так:  Список элементов: - IC1 - LM3886 - 2 шт. - R1, R3 - 1k / 0,25W - 4 шт. - R2, R4, R5 - 22k / 0,25W - 6 шт. - R6 - 10R / 1W - 2 шт. - R7 - 10R / 2...3W - 2 шт. - C1 - 4,7...10uF / 100...250V - 2 шт. - C2 - 330pF / 50V - 2 шт. - C3 - 100pF / 50V - 2 шт. - C4, C6, C9, C11 - 100n / 100V - 8 шт. - C5 - 10uF / 50V электролит - 2 шт. - C7, C10 - 470uF / 50V электролит - 2 шт. - C8 - 100uF / 50V электролит - 2 шт. - Катушка 15 витков бескаркасная диаметром 10 mm - 2 шт. - Клеммник 5 Pin 7,62 mm - 1 шт. - Клеммник 2 Pin 5 mm - 2 шт. Удачной сборки. Размер архива - 0,9 Mb.
