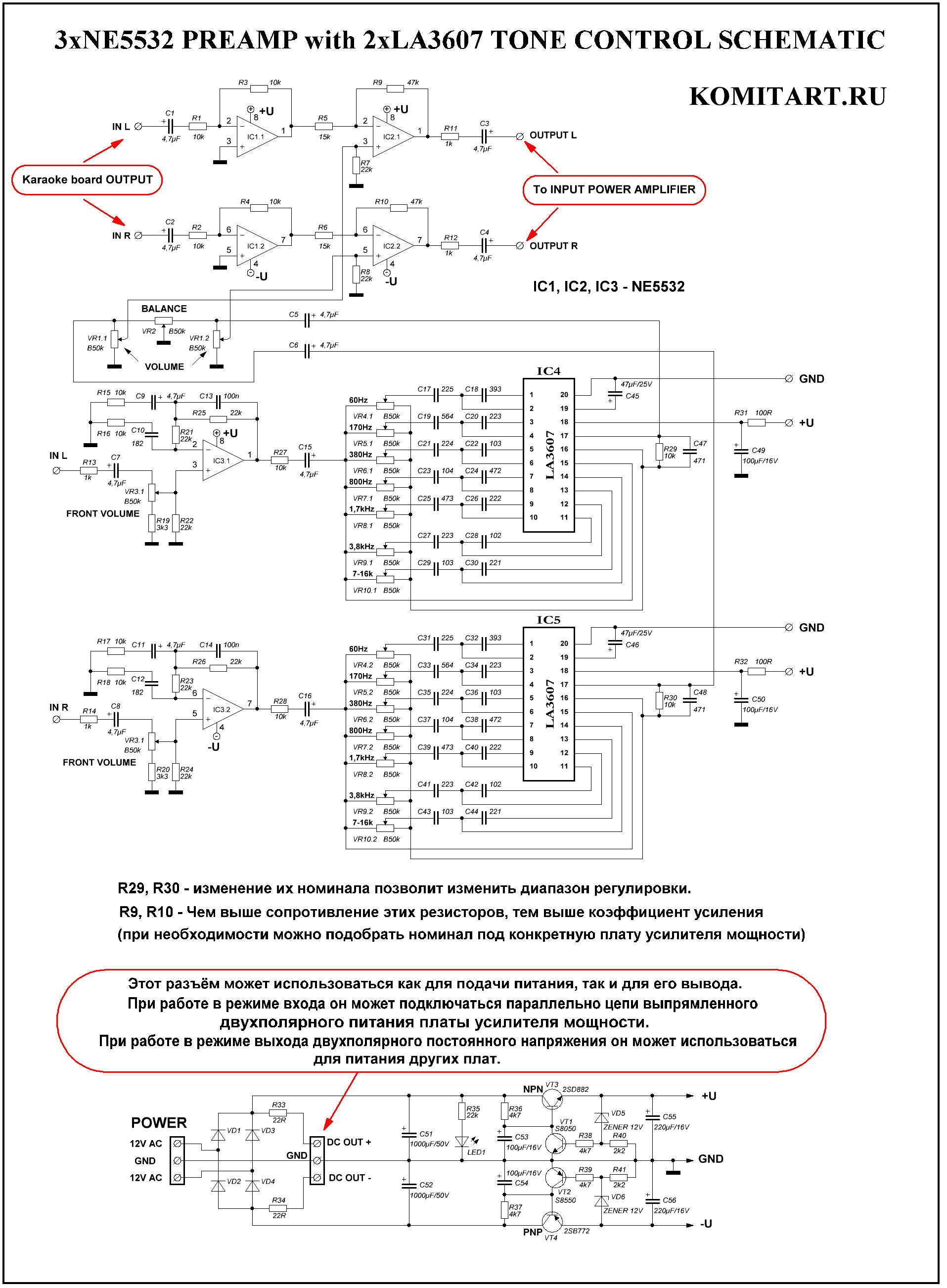

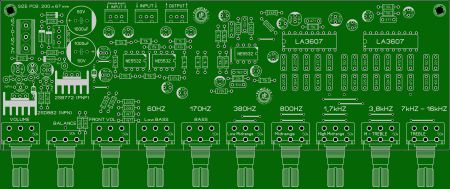

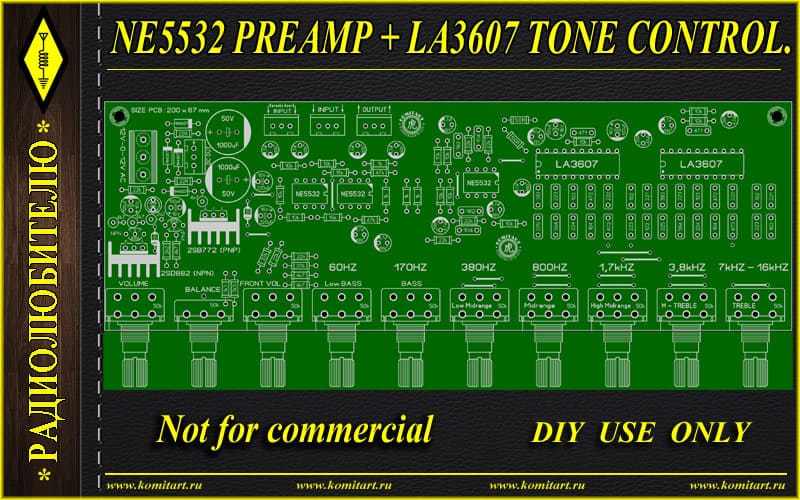

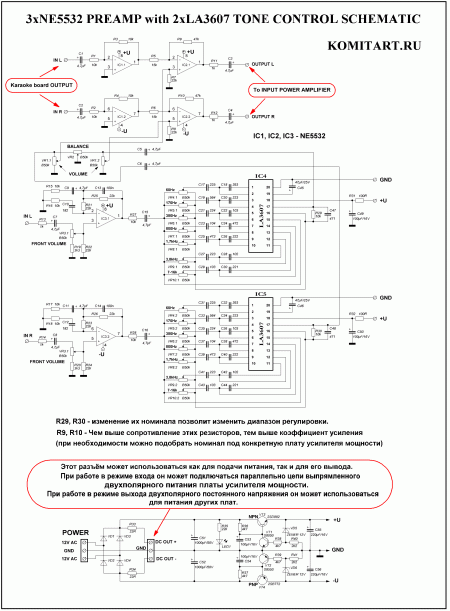

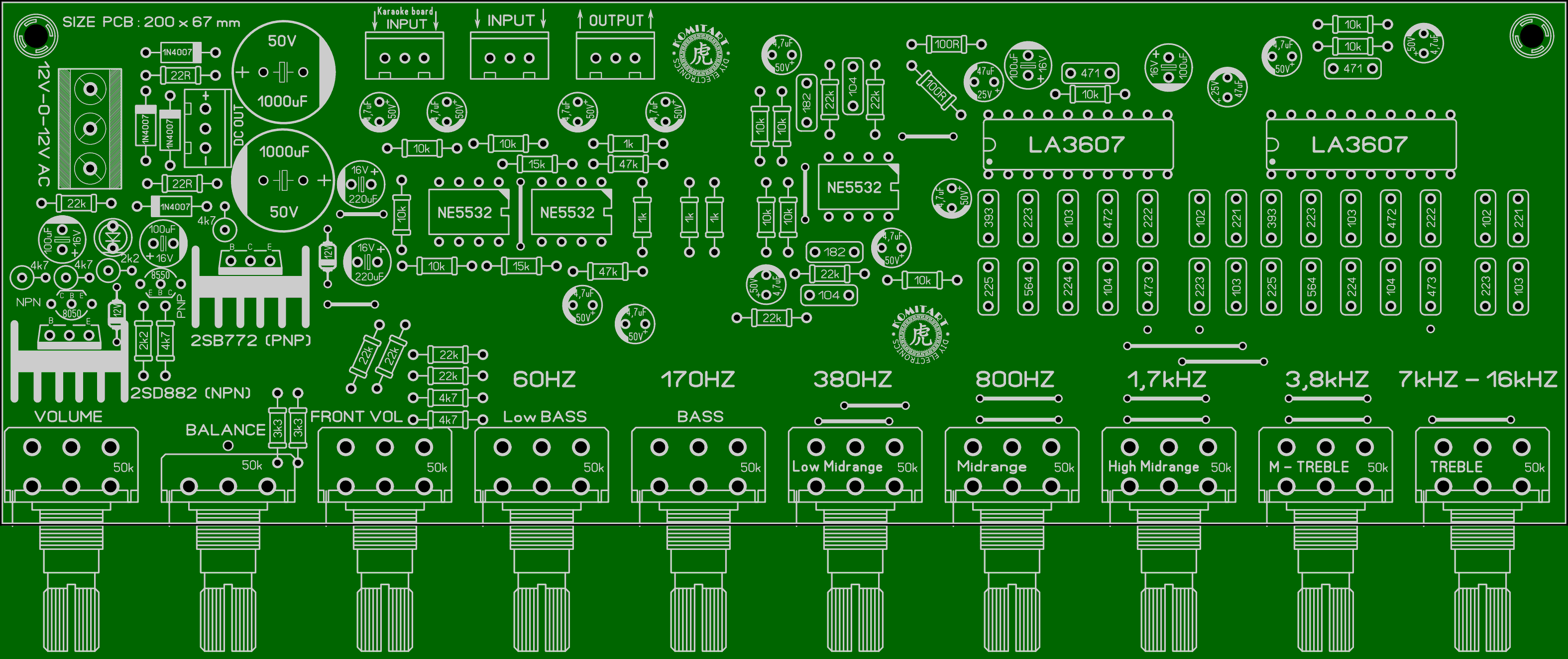

Предусилитель на NE5532 с 7-полосным регулятором тембра на LA3607.  Приветствую, друзья. Давно уже искал материал по устройствам, в которых используются микросхемы LA3607, это 7-полосный регулятор тембра от компании SANYO. Такой проект нашелся, вернее сказать нашлась только печатная плата, которой торгуют на различных торговых площадках типа Алиэкспресс, eBay и им подобных, и как обычно ни нормального описания, ни принципиальной схемы. В общем проектом это назвать нельзя, и вот этим мы сейчас с вами и займёмся. Что представляет из себя данная плата - по сути это предварительный усилитель построенный на операционных усилителях NE5532, на двух LA3607 построен эквалайзер на 7 полос, имеется основной вход, и вход для подключения микрофонных плат караоке, на последний регулировка тембра не предусмотрена, и выход преампа для подачи сигнала на вход усилителя мощности. Сначала была снята копия разводки с заводской платы, ну а потом уже с LAY6 была отрисована и принципиальная схема, она показана на рисунке ниже:  Обращаю внимание, нумерацию элементов на схеме я проставил свою, и она может не совпадать с оригиналом, хотя оригинала я так и не нашел в сети нигде, а искал довольно долго (ну может не там искал...). Плата в этом проекте односторонняя, размер 200 x 67 mm, слой шелкографии довольно информативен, думаю разберётесь, компоновка элементов на плате такая:  Список элементов NE5532 PREAMP + LA3607 tone control project: - IC1, IC2, IC3 - NE5532 - 3 шт. - IC4, IC5 - LA3607 - 2 шт. - VT1 - S8050 NPN - 1 шт. - VT2 - S8550 PNP - 1 шт. - VT3 - 2SD882 NPN - 1 шт. - VT4 - 2SB772 NPN - 1 шт. - VD1, VD2, VD3, VD4 - 1N4007 - 4 шт. - VD5, VD6 - стабилитрон 1N4742A (12V/1W) - 2 шт. - LED1 - светодиод 5mm - 1 шт. - R1, R2, R3, R4, R15, R16, R17, R18, R27, R28, R29, R30 - 10k/0,25W - 12 шт. - R5, R6 - 15k/0,25W - 2 шт. - R7, R8, R21, R22, R23, R24, R25, R26, R35 - 22k/0,25W - 9 шт. - R9, R10 - 47k/0,25W - 2 шт. - R11, R12, R13, R14 - 1k/0,25W - 4 шт. - R19, R20 - 3k3/0,25W - 2 шт. - R31, R32 - 100R/0,25W - 2 шт. - R33, R34 - 22R/0,25W - 2 шт. - R36, R37, R38, R39 - 4k7/0,25W - 4 шт. - R40, R41 - 2k2/0,25W - 2 шт. - C1, C2, C3, C4, C5, C6, C7, C8, C9, C11 - 4,7uF/50V электролит - 10 шт. - C10, C12 - 1n8 (182) - 2 шт. - C13, C14, C23, C37 - 100n (104) - 4 шт. - C17, C31 - 2,2uF (225) - 2 шт. - C18, C32 - 39n (393) - 2 шт. - C19, C33 - 560n (564) - 2 шт. - C20, C34, C27, C41 - 22n (223) - 4 шт. - C21, C35 - 220n (224) - 2 шт. - C22, C36, C29, C43 - 10n (103) - 4 шт. - C24, C38 - 4n7 (472) - 2 шт. - C25, C39 - 47n (473) - 2 шт. - C26, C40 - 2n2 (222) - 2 шт. - C28, C42 - 1n (102) - 2 шт. - C30, C44 - 220pF (221) - 2 шт. - C45, C46 - 47uF/25V электролит - 2 шт. - C47, C48 - 470pF (471) - 2 шт. - C49, C50, C53, C54 - 100uF/16V электролит - 4 шт. - C51, C52 - 1000uF/50V электролит - 2 шт. - C55, C56 - 220uF/16V электролит - 2 шт. - Клеммник 3 Pin 5mm - 1 шт. - Клеммник 3 Pin 2,54mm - 4 шт. Удачной сборки. Размер архива - 2,1 Mb.
