4-12-2022, 10:36

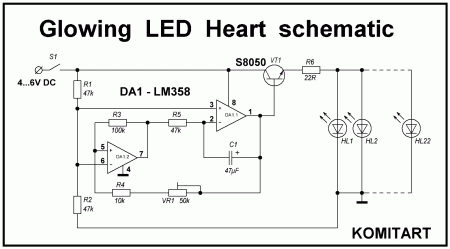

Приветствую, друзья. В одном из лотов на Али попался конструктор под названием "Набор для творчества в форме сердца". Принципиальная схема в описании была в очень плохо читабельном виде, поэтому её пришлось отрисовать заново, выглядит она так: Особо объяснений, я думаю, к этой схеме не требуется, генератор на LM358 управляет транзистором, который в свою очередь управляет свечением светодиодов в количестве 22 штук, расположенных по периметру платы в виде сердца. Печатная плата для этого проекта односторонняя, легка в изготовлении методом ЛУТ, размеры сердца вписываются в квадрат 52 x 52 mm, для включения / выключения питания на плате предусмотрен микропереключатель S1, питание от 4 до 6 Вольт постоянки. Внешний вид платы в формате LAY6 показан ниже: Список элементов схемы Glowing LED Heart: - DA1 - LM358 DIP-8 - 1 шт. - VT1 - транзистор S8050 - 1 шт. - LED1...LED22 - светодиод 5 mm - 22 шт. - R1, R2, R5 - 47k / 0,25W - 3 шт. - R3 - 100k / 0,25W - 1 шт. - R4 - 10k / 0,25W - 1 шт. - R6 - 22R / 0,5W - 1 шт. - VR1 - подстроечный резистор 50k - 1 шт. - C1 - 47uF/10V электролит - 1 шт. - S1 - микропереключатель 6P - 1 шт. (такие кнопки стоят в некоторых мультиметрах по питанию) Плата Glowing LED Heart в сборе выглядит так: Удачного повторения. Размер архива - 1,4 Mb.
