22-10-2024, 10:41




BA4560 balanced input to unbalanced output converter.

Balanced in-unbalanced out converter komitart projectBalanced in-unbalanced out converter komitart project

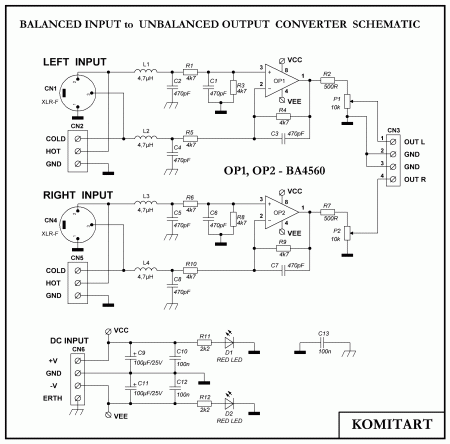

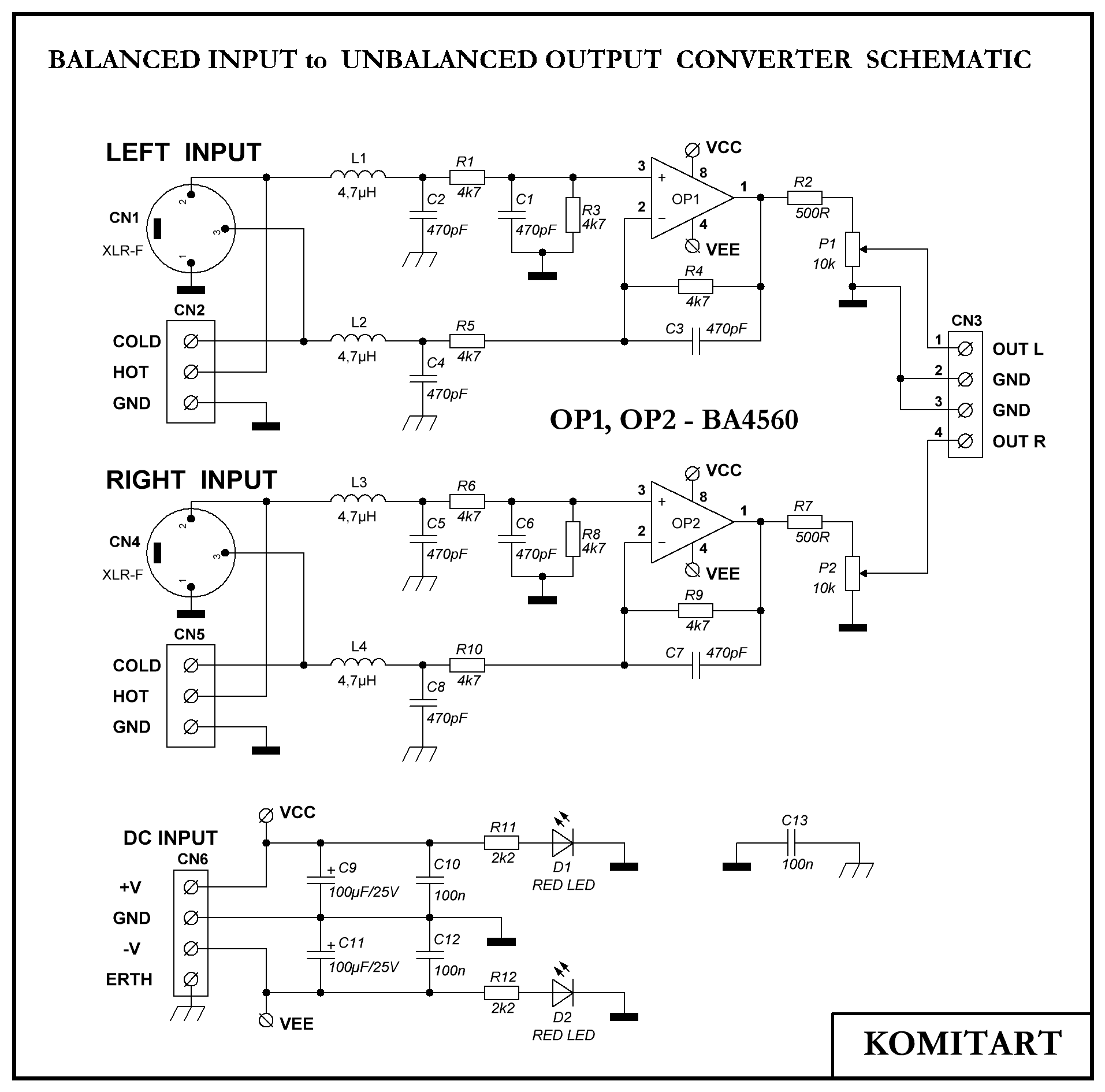

Приветствую, друзья. Оригинальная статья находится на сайте electronics-lab, автор - Rajkumar Sharma, ссылку на статью найдете в архиве в файле списка элементов, так же в архиве есть оригинальный PDF по этому проекту. Принципиальная схема в оригинале имела маленький размер, поэтому я её перерисовал заново:

BA4560 balanced input to unbalanced output converter schematicBA4560 balanced input to unbalanced output converter schematic


Оригинальная статья говорит нам, что это высококачественный малошумящий преобразователь баланса в небаланс, разработанный на основе операционных усилителей, что схема имеет встроенные потенциометры регулировки уровня выходного сигнала. Проект работает с двойным источником постоянного тока +/-15 В и потребляет менее 100 мА. Плата имеет отдельные винтовые клеммы для входного разъема аудиосигнала Euro Balance. По входу установлены фильтры радиочастотных помех (катушки индуктивности). На этом информация заканчивается.

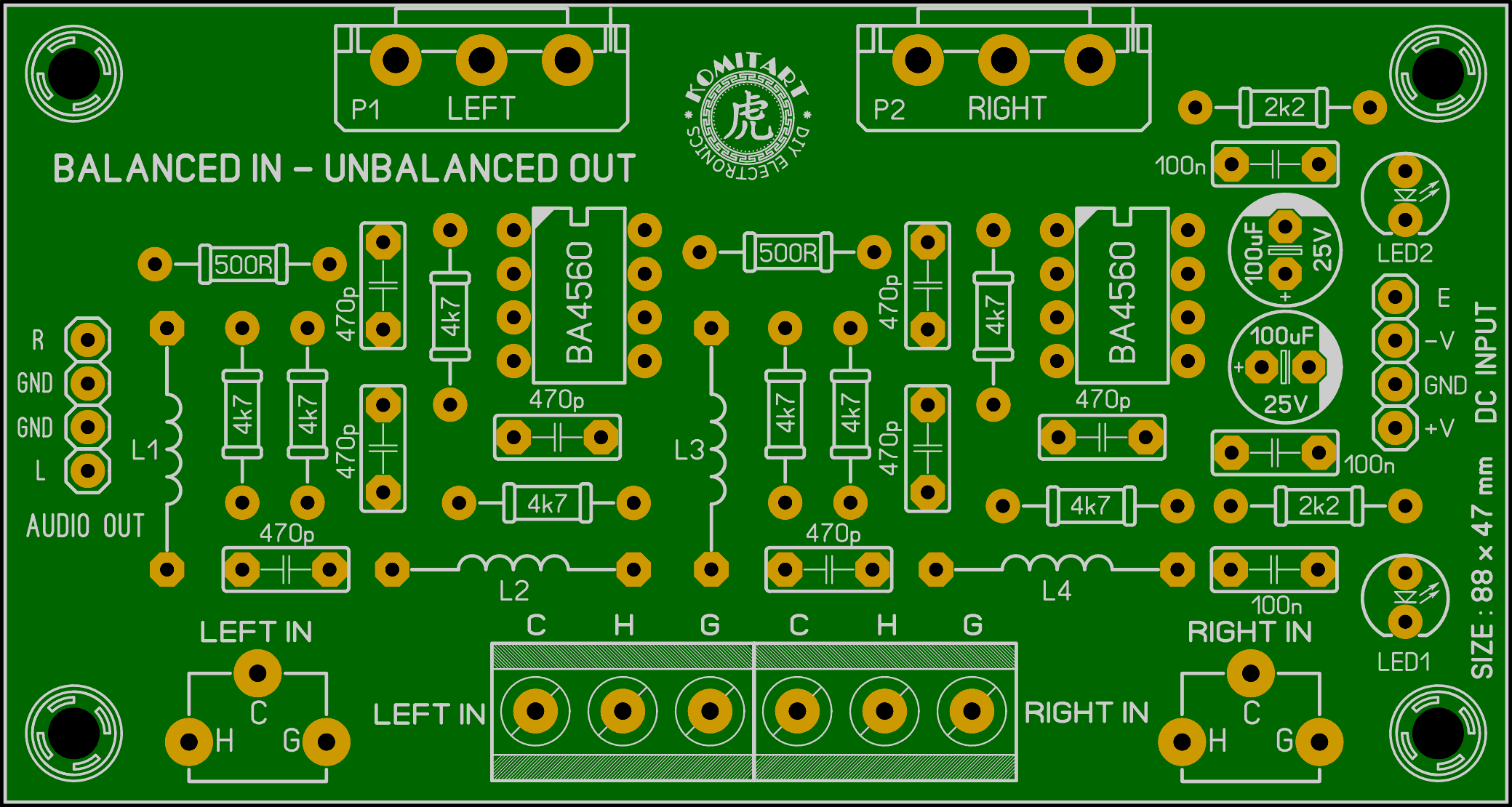

Печатная плата преобразователя двухсторонняя, размер 88 x 47 mm, компоновка элементов на плате показана ниже:


BA4560 balanced input to unbalanced output converter komitart LAY6 photoBA4560 balanced input to unbalanced output converter komitart LAY6 photo


Список элементов:

- U1, U2 - BA4560 (NJM4560) - 2 шт.
- D1, D2 - красный светодиод 3 mm (5 mm) - 2 шт.
- L1, L2, L3, L4 - катушка индуктивности 4,7uH или 3,3uH - 4 шт.
- P1, P2 - переменный резистор одинарный B10k - 2 шт.
- R1, R3, R4, R5, R6, R8, R9, R10 - 4k7/0,25W - 8 шт.
- R2, R7 - 500R/0,25W - 2 шт.
- R11, R12 - 2k2/0,25W - 2 шт.
- C1, C2, C3, C4, C5, C6, C7, C8 - 470pF/50V - 8 шт.
- C9, C11 - 100uF/25V электролит - 2 шт.
- C10, C12, C13 - 100nF/50V - 3 шт.
- CN1, CN4 - 3 контактный с выводами под прямым углом разъем XLR-F - 2 шт.
- CN2, CN5 - 3 контактный винтовой клеммник (5 mm между выводами) - 2 шт.
- CN3, CN6 - 4 Pin 2,54 mm - 2 шт.
- Панельки для микросхем - на ваше усмотрение.

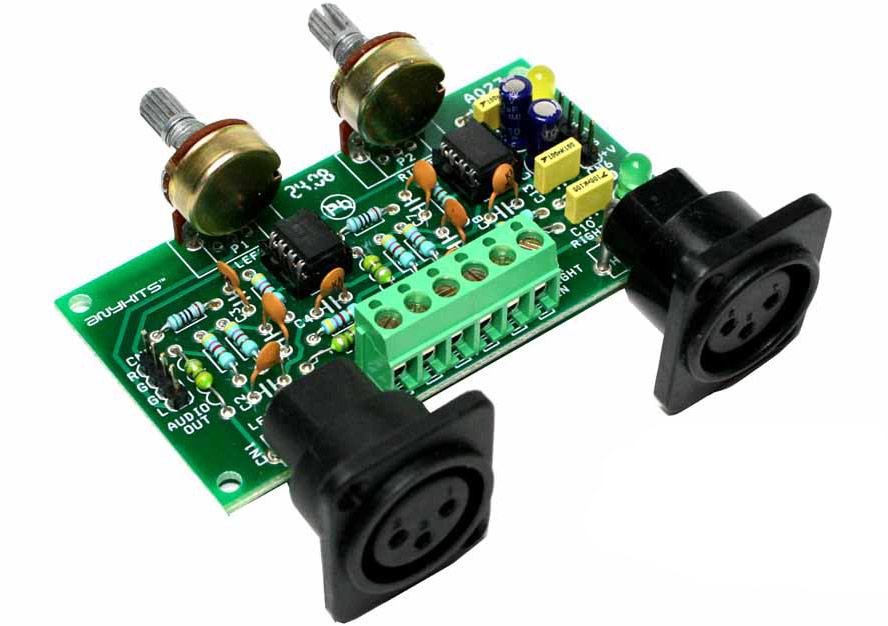

Плата в сборе выглядит так:


BA4560 balanced input to unbalanced output converter PCB photoBA4560 balanced input to unbalanced output converter PCB photo


Удачной сборки. Размер архива - 1,1 Mb.
