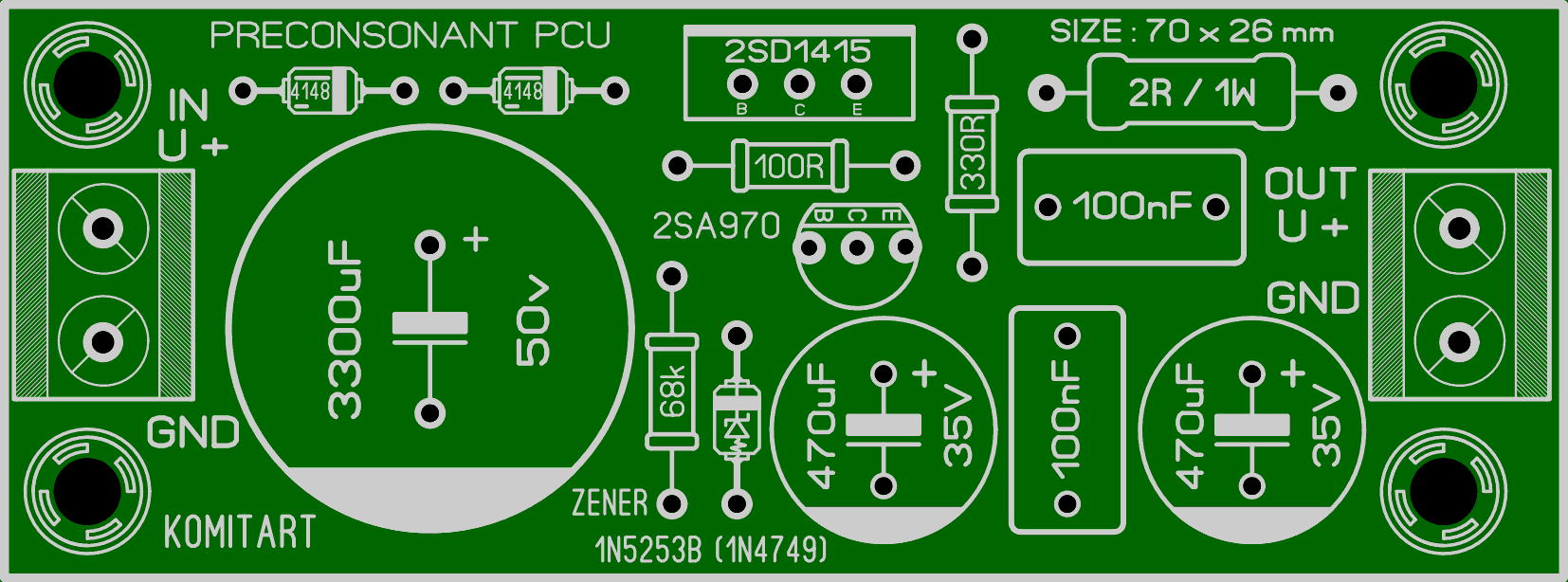

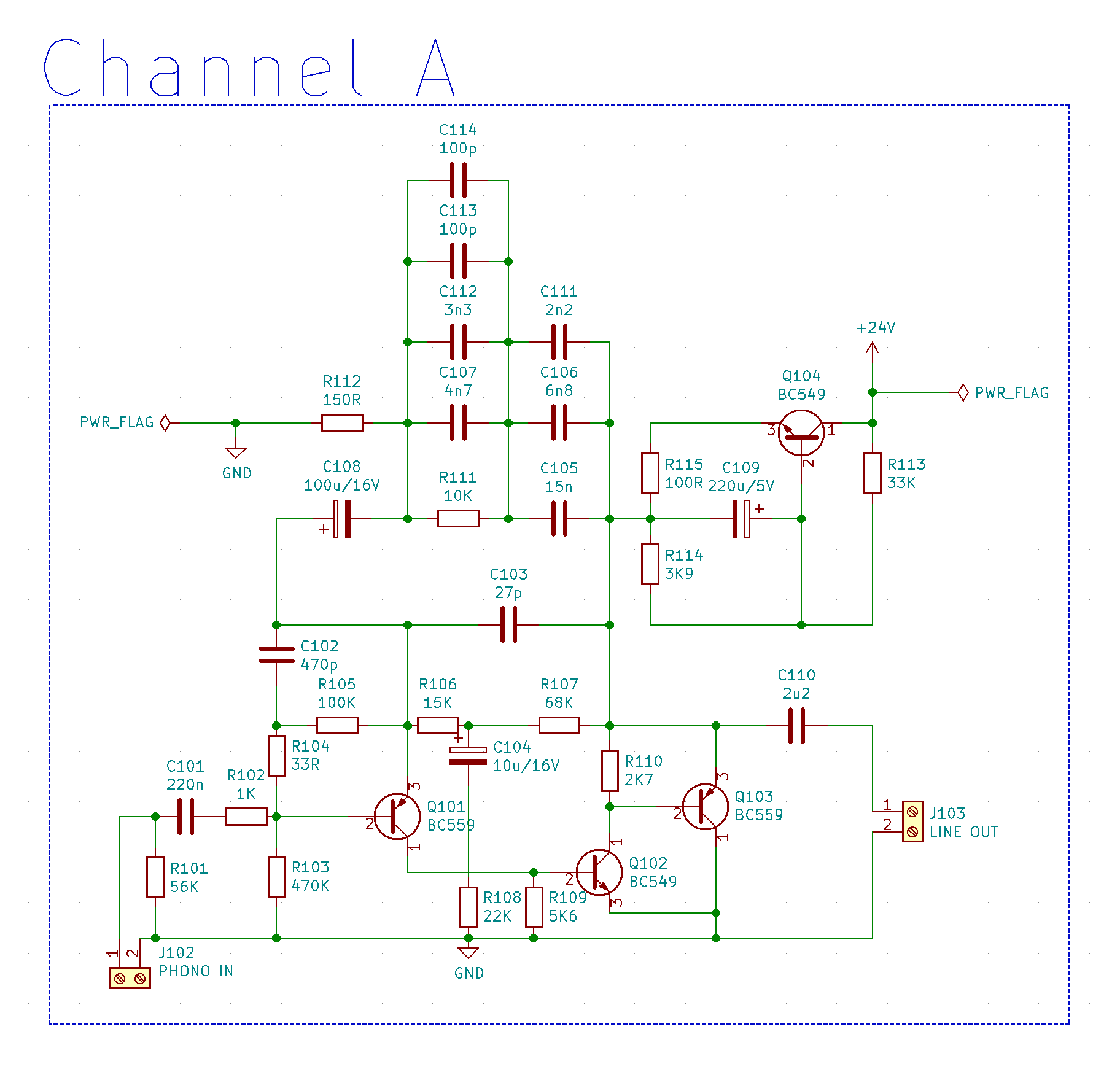

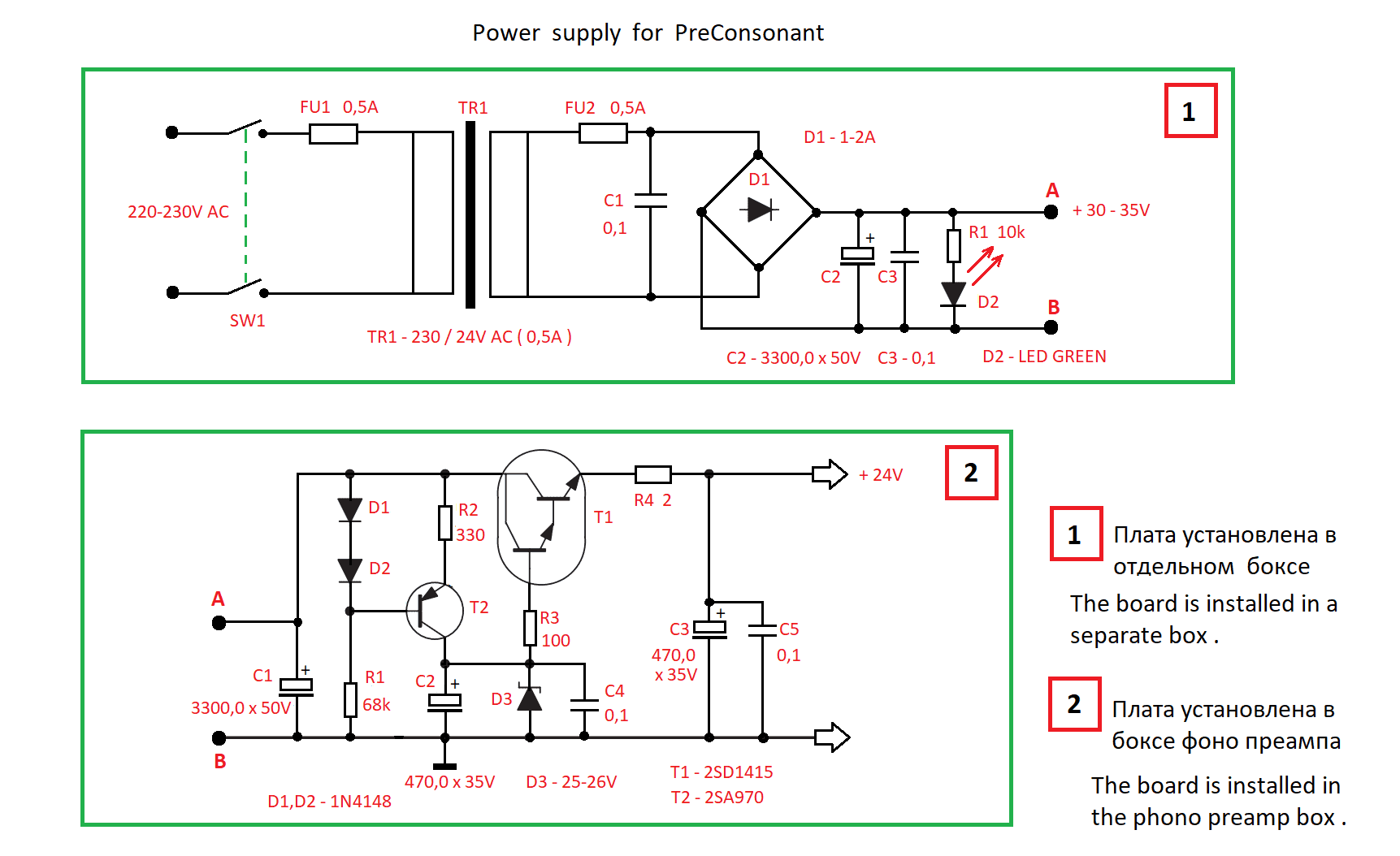

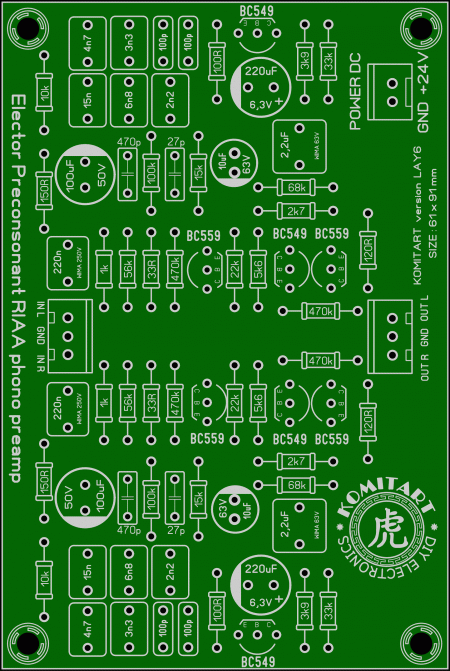

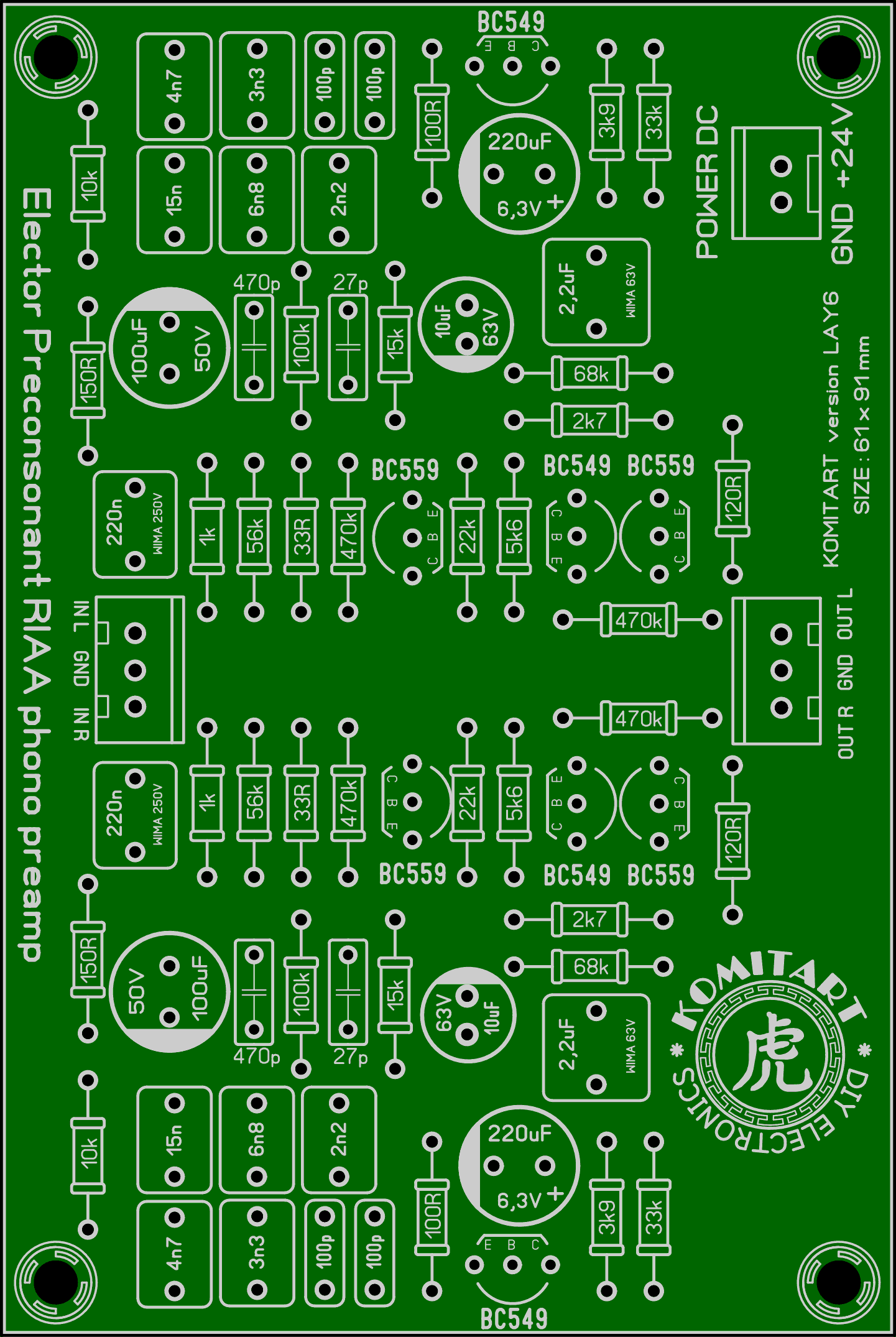

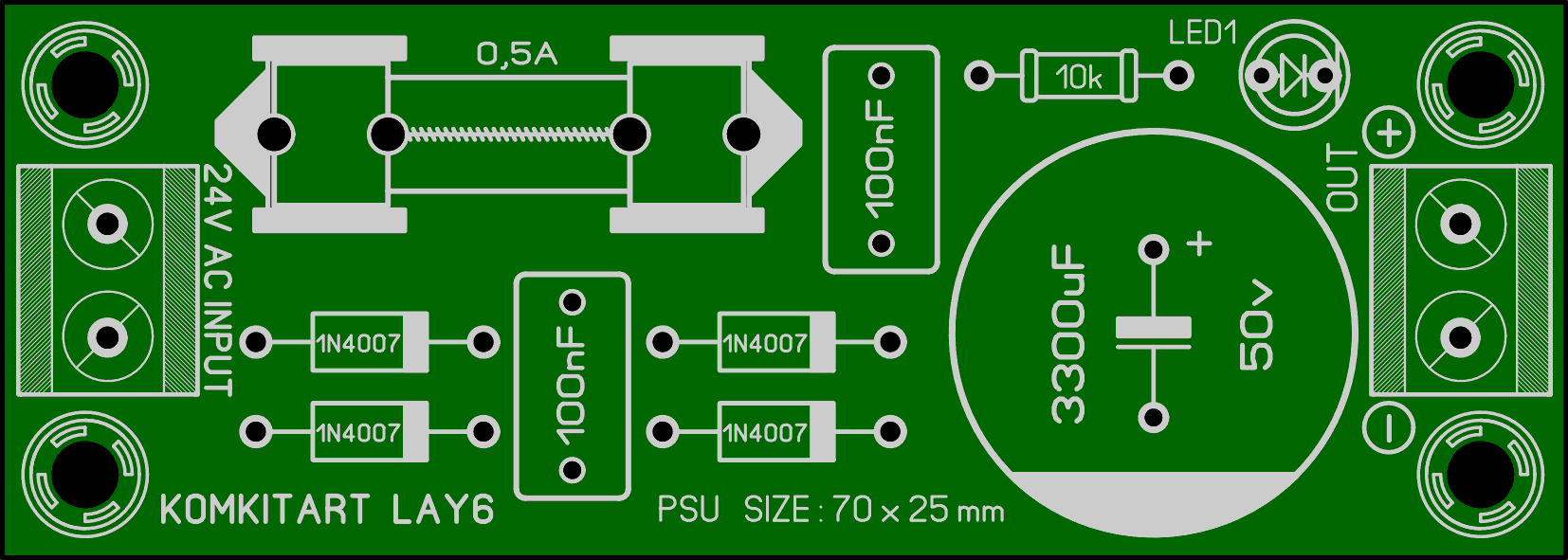

Elektor PreConsonant RIAA на кремнии.  Приветствую, друзья. В сети много народа ищут проекты простых в сборке RIAA корректоров, и многих заинтересовала схема фонокорректора из журнала Elektor, вышедшего в июле 1978 года. У нас уже была опубликована статья с этим материалом, но с течением времени плата корректора обновилась, а так же были нарисованы платы LAY6 формата блока питания по схемам, рекомендованным VSMusic. Первая плата БП устанавливается в отдельной коробке вместе с понижающим трансформатором 220/24V AC, вторая плата устанавливается в корпусе самого корректора, ниже приведены принципиальные схемы:   Немного информации от VSMusic: Данный фонокорректор обладает хорошим звучанием, а так же собирается он на вполне доступных компонентах. Я использовал транзисторы BC 549/559 (Motorola). Разброс значений бета был довольно небольшим. Для выбора близких значений мне хватило десятка. На самом деле, общая обратная связь позволяет не заметить большей точности выбора транзисторов. Но лучше, если первый транзистор в этой схеме будет иметь большое значение бета. Питание — 24 Вольта. Металлический корпус, в который установлена печатная плата RIAA, должен быть подключен к клемме заземления на вашей плате (это отрицательная шина питания). Если этого не сделать, возникнут помехи, гул от сети, питания и т.д. Для увеличения усиления номинал резистора R12 был заменён на 150R. Должен сказать — звучит хорошо. Информация от ИИ - BC549C (NPN) и BC559C (PNP) — это комплементарная пара маломощных низкошумящих транзисторов с высоким коэффициентом усиления (буква C означает коэффициент передачи тока от 420 до 800). Их лучшая прямая замена — серия BC550C (NPN) и BC560C (PNP), которые имеют еще более низкий уровень шума. Обновлённая печатная плата корректора, а так же платы блоков питания в этом проекте односторонние, размер RIAA - 61 x 91 mm, размер PSU1 - 70 x 25 mm, PSU2 - 70 x 26 mm, компоновка элементов на платах такая:    Список элементов схемы RIAA корректора: - Q101, Q103, Q201, Q203 - BC559 - 4 шт. - Q102, Q104, Q202, Q204 - BC549 - 4 шт. - R101, R201 - 56k/0,25W - 1% metal film - 2 шт. - R102, R202 - 1k/0,25W - 1% metal film - 2 шт. - R103, R203 - 470k/0,25W - 1% metal film - 2 шт. - R104, R204 - 33R/0,25W - 1% metal film - 2 шт. - R105, R205 - 100k/0,25W - 1% metal film - 2 шт. - R106, R206 - 15k/0,25W - 1% metal film - 2 шт. - R107, R207 - 68k/0,25W - 1% metal film - 2 шт. - R108, R208 - 22k/0,25W - 1% metal film - 2 шт. - R109, R209 - 5k6/0,25W - 1% metal film - 2 шт. - R110, R210 - 2k7/0,25W - 1% metal film - 2 шт. - R111, R211 - 10k/0,25W - 1% metal film - 2 шт. - R112, R212 - 150R/0,25W - 1% metal film - 2 шт. - R113, R213 - 33k/0,25W - 1% metal film - 2 шт. - R114, R214 - 3k9/0,25W - 1% metal film - 2 шт. - R115, R215 - 100R/0,25W - 1% metal film - 2 шт. - C101, C201 - 220n/50...250V - 2 шт. - C102, C202 - 470pF/50V - 2 шт. - C103, C203 - 27pF/50V - 2 шт. - C104, C204 - 10uF/16...50V электролит - 2 шт. - C105, C205 - 15nF/50V - 2 шт. - C106, C206 - 6n8/50V - 2 шт. - C107, C207 - 4n7/50V - 2 шт. - C108, C208 - 100uF/16V электролит - 2 шт. - C109, C209 - 220uF/6,3...25V электролит - 2 шт. - C110, C210 - 2,2uF/50...63V WIMA Polypropylene film - 2 шт. - C111, C211 - 2n2/50V - 2 шт. - C112, C212 - 3n3/50V - 2 шт. - C113, C114, C213, C214 - 100pF/50V - 4 шт. - клеммник 3 Pin 2,54mm - 2 шт. - клеммник 2 Pin 2,54mm - 1 шт. Список элементов схемы PSU1: - VD1, VD2, VD3, VD4 - 1N4007 - 4 шт. - LED1 - светодиод 5 mm - 1 шт. - C1, C2 - 100n/50V - 2 шт. - C3 - 3300uF/50V электролит - 1 шт. - R1 - 10k/0,25W - 1 шт. - Клеммник 2 Pin 5 mm - 2 шт. - Предохранительная колодка + предохранитель 0,5A - 1 шт. Список элементов схемы PSU2: - T1 - 2SD1415 - 1 шт. - T2 - 2SA970 - 1 шт. - VD1, VD2 - 1N4148 - 2 шт. - VD3 - стабилитрон 25...26V (1N5253B, 1N4749) - 1 шт. - R1 - 68k/0,25W - 1 шт. - R2 - 330R/0,25W - 1 шт. - R3 - 100R/0,25W - 1 шт. - R4 - 2R/1W - 1 шт. - C1 - 3300uF/50V электролит - 1 шт. - C2, C3 - 470uF/35V электролит - 2 шт. - C4, C5 - 100nF/50V - 2 шт. - Клеммник 2 Pin 5 mm - 2 шт. Транзистор 2SD1415A можно попробовать заменить на TIP120, TIP121, TIP122. Блок питания вы можете построить свой с применением таких стабилизаторов как LM7824 или LM317. Прочитать предыдущую статью по этой теме можете пройдя по ссылке ниже: Удачной сборки. Размер архива - 2,2 Mb.
