26-04-2017, 10:58




Блок питания APEX A class PSU.

Блок питания APEX A class PSUБлок питания APEX A class PSU


Сегодня мы делимся с вами материалами по высококачественному двуполярному источнику питания для предварительных усилителей и регуляторов тембра. Этот проект автора Миле Славковича можно найти на форуме Diyaudio под названием APEX A class PSU.Необходимое выходное напряжение настраивается с помощью подстроечных многооборотных резисторов, и может лежать в диапазоне от 2 х 12V до 2 х 24V. Этого диапазона, как правило, оказывается достаточно практически для любой схемы предварительного усилителя или темброблока. В принципиальной схеме эти подстроечники имеют номинал 1 кОм , но на форуме их рекомендуют заменить на 4k7. Схема APEX A class PSU приведена ниже:

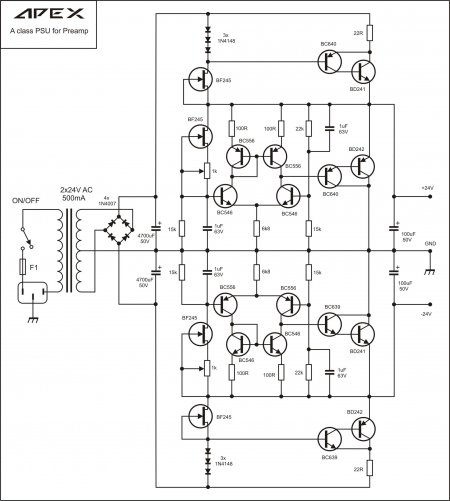

APEX 2x24V Aclass PSU принципиальная схемаAPEX 2x24V Aclass PSU принципиальная схема


Транзисторы BC556 можно заменить на BC557, BC560, BC214, BC416, 2SA1136, 2SA1137.
FET транзисторы BF245 можно заменить на BF244, 2N3819, 2N3823.
В блоке питания применен понижающий трансформатор, имеющий вторичную обмотку 24-0-24 VAC, расчитанную на ток 500 мА.

Печатная плата APEX A class PSU в формате LAY6:


APEX A class PSU LAY6APEX A class PSU LAY6

APEX A class PSU LAY6 FOTOAPEX A class PSU LAY6 FOTO


Плата выполнена на куске одностороннего фольгированного стеклотекстолита размером 80 х 78 мм.

Список элементов схемы блока питания APEX A class PSU:


Транзисторы:

• BF245 – 4 шт.
• BС546 – 4 шт.
• BС556 – 4 шт.
• BС639 – 2 шт.
• BС640 – 2 шт.
• BD241 – 2 шт.
• BD242 – 2 шт.

Диоды:

• 1N4007 – 4 шт.
• 1N4148 – 6 шт.

Резисторы:

• 15k – 4 шт.
• 100R – 4 шт.
• 6k8 – 2 шт.
• 22k – 2 шт.
• 22R/1W – 2 шт.
• Trim 4k7 – 2 шт. (подстроечные многооборотные резисторы)

Конденсаторы:

• 4700mF/50V электролит – 2 шт.
• 1mF/63V пленка – 4 шт.
• 100mF/50V электролит – 2 шт.

Плата APEX A class PSU в сборе выглядит так:


Печатная плата APEX A class PSU испытанияПечатная плата APEX A class PSU испытания


Размер файла-архива с материалами к этой статье – 1,7 Mb.






Уважаемый Пользователь!
О том, как получить нужный материал, прочитайте информацию по кнопке ниже:








Просмотрело: 13660 Комментариев: 6 admin_yuriyk64

Понравилась новость? Не забудь поделиться ссылкой с друзьями в соцсетях.




6 октября 2017 20:23
Комментариев: 0
Публикаций: 0

Demo65

(6 октября 2017 20:23)
Группа: ГостиРегистрация: --ICQ:
Собрал, Прекрасно работает блок! Спасибо Огромное!




6 октября 2017 20:46
Комментариев: 411
Публикаций: 1176

admin_yuriyk64

(6 октября 2017 20:46)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
На форуме Diyaudio об этом блоке тоже много положительных отзывов. Рад за вас , что все получилось.




14 октября 2017 20:41
Комментариев: 0
Публикаций: 0

Demo65

(14 октября 2017 20:41)
Группа: ГостиРегистрация: --ICQ:
На холостом режиме греются регулирующие транзисторы до 60 градусов. Хотя не смертельно, нормально рабочий режим. Собранный попроще блок, совершенно холодный даже по нагрузкой.




25 декабря 2017 21:06
Комментариев: 0
Публикаций: 0

Senior.sahsa2016

(25 декабря 2017 21:06)
Группа: ГостиРегистрация: --ICQ:
Всё ребят разобрался! Транзисторы должны быть изолированы от теплоотвода! Ладно хоть полевички целехонькие остались! Блок питания работает прекрасно! Так что жду логорифмический переменник с "али" и буду испытывать предусилок!




25 декабря 2017 22:40
Комментариев: 411
Публикаций: 1176

admin_yuriyk64

(25 декабря 2017 22:40)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
Конечно же силовые транзисторы должны быть посажены на радиатор через прокладки с применением термопасты.




16 сентября 2020 22:24
Комментариев: 411
Публикаций: 1176

admin_yuriyk64

(16 сентября 2020 22:24)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
VR 1k must be replaced with 4k7 for BF245A, and regulation output voltage will be from +/12V to +/-24V.
BD241 and BD242 must placed on heatsink. With 1k output voltage can be adjust. This PSU significantly reduced TIM distortion of preamp, and have low HF impedance.

Транзисторы BF245 /BD242/BD241 можно попробовать заменить на 2SK246 и TIP31/TIP32 соответственно.

Мощность резисторов 22R в коллекторных цепях BD241 - BD242 - 1/2W will be ok
