Корректор RIAA Telefunken TV-206.

RIAA preamp Telefunken TV-206 komitart projectRIAA preamp Telefunken TV-206 komitart project

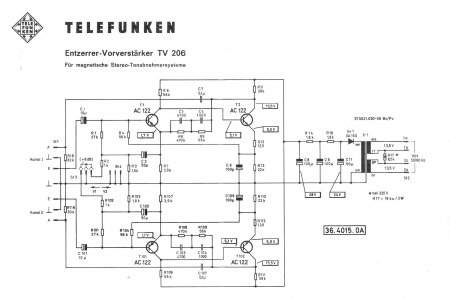

Приветствую, друзья. Собрав информацию из разных источников, а так же пообщавшись в переписке с Виктором (VS Music), решил доделать проект фонокорректора Telefunken TV-206, оригинальная схема показана на рисунке ниже:

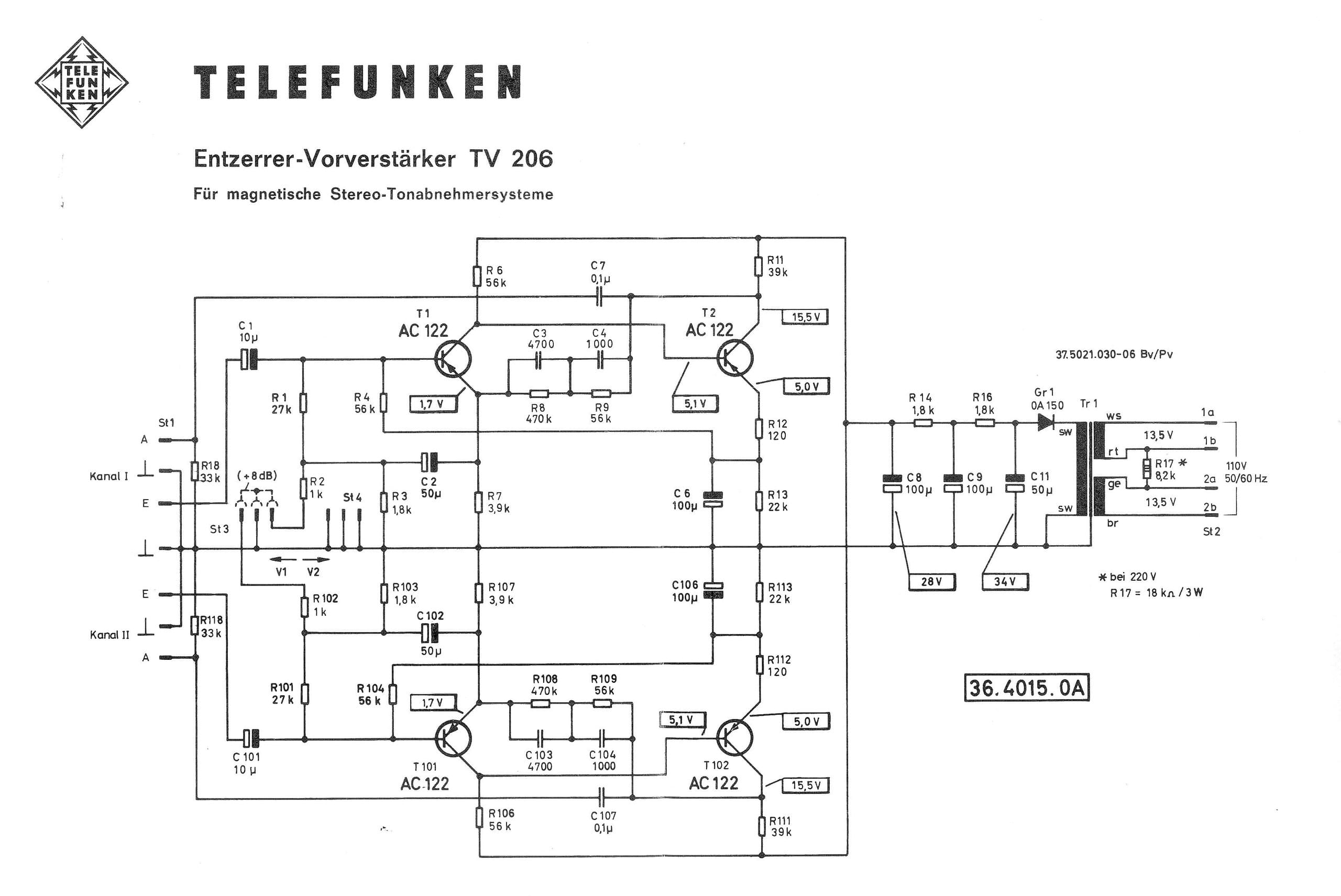

Telefunken TV-206 Оригинальная схемаTelefunken TV-206 Оригинальная схема


Информация от Виктора (VS Music):

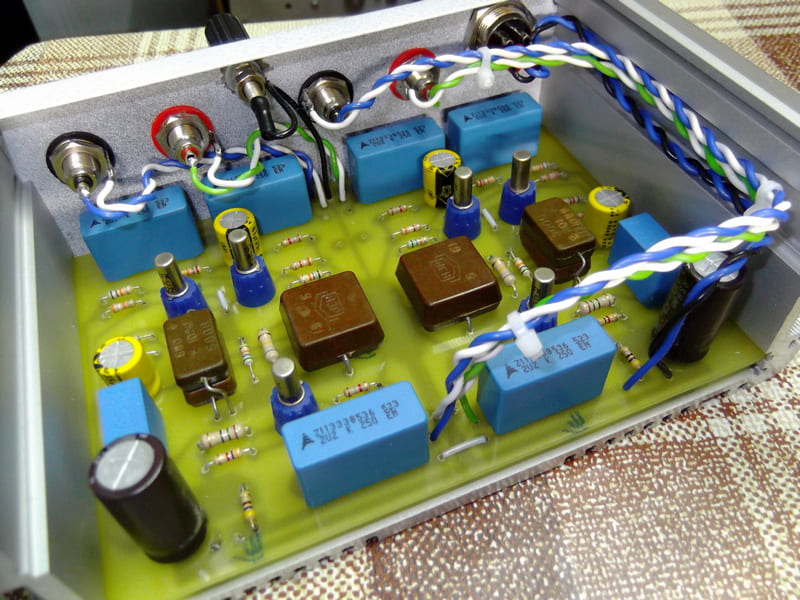

Года 3 назад на одном из форумов наткнулся на сообщение о германиевом корректоре Telefunken TV-206 . Корректор выпускался в 60-х годах . Параллельно эта схема корректора была применена в американском предусилителе SHURE M-61 .... На немецком форуме хай-фай техники - была статья одного из немецких меломанов об этом и других германиевых корректорах тех времен . Решил собрать такой корректор для себя . Поскольку фирменных германиевых транзисторов у меня под рукой не было, был собран образец на советских германиевых транзисторах П28 , МП26 . Звучал очень интересно , и пользовался я им примерно год . Потом один из моих питерских друзей снабдил меня настоящими транзисторами Телефункен ( АС-122 ) - именно такие и должны стоять в этой схеме ) .... Был собран второй вариант этого корректора , который видите на фото.


Второй вариант корректора Telefunken TV-206Второй вариант корректора Telefunken TV-206

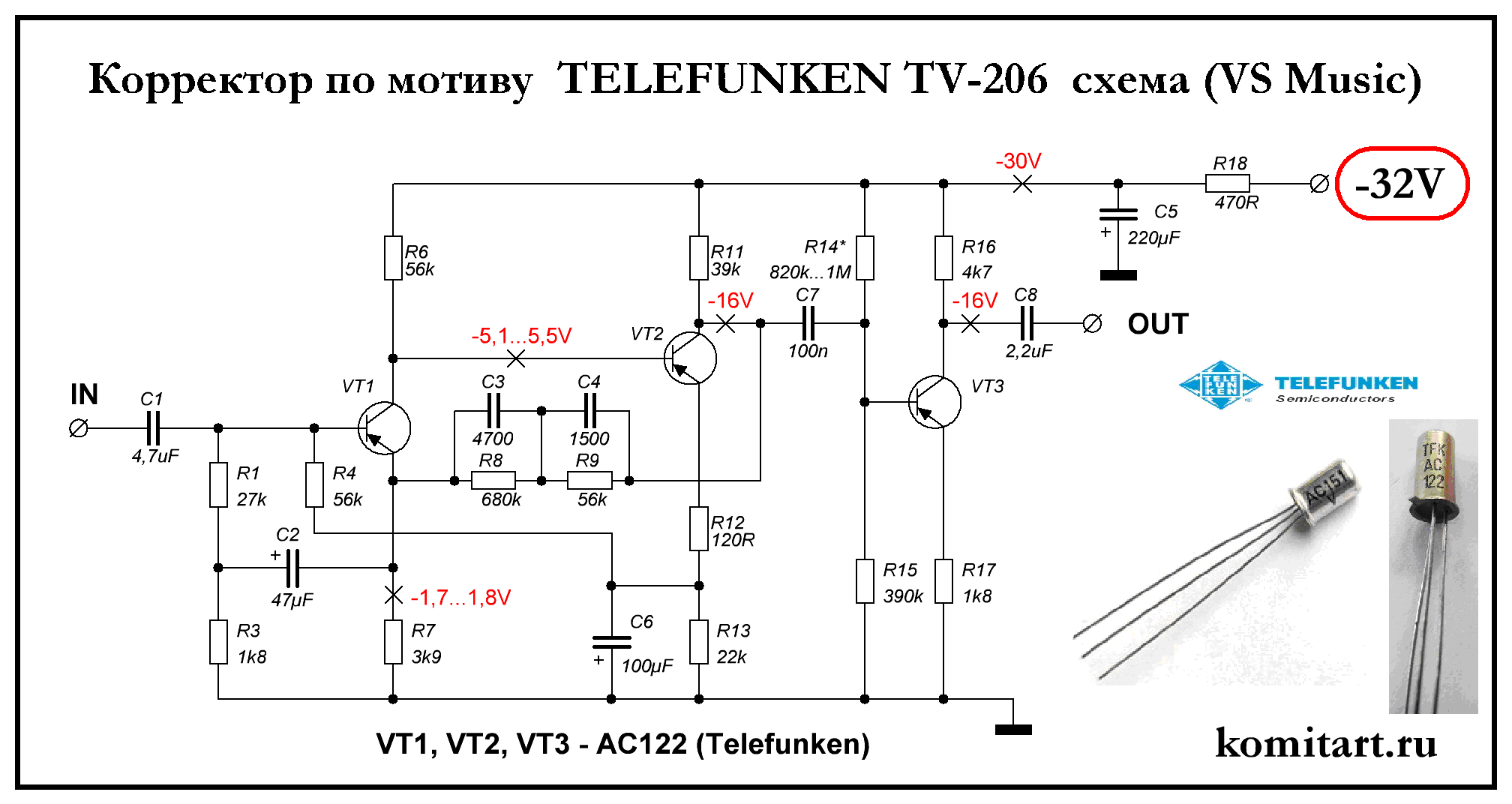

Звук второго варианта оказался заметно лучше ( параметры немецких транзисторов существенно выше , чем у советских ) . Этот корректор слушаю года полтора . И мне он очень нравится . Приятный звук , с хорошим мягким басом , хорошей подачей голоса . Схему корректора прилагаю - может кто-то захочет собрать себе такой же.

Корректор Telefunken TV-206 VS Music схемаКорректор Telefunken TV-206 VS Music схема


В моем варианте корректора есть отличие от оригинальной схемы Телефункен - я добавил ещё один транзисторный каскад - он немного усиливает сигнал , и снижает выходное сопротивление корректора ( для лучшего согласования с входами разных усилителей ) ....

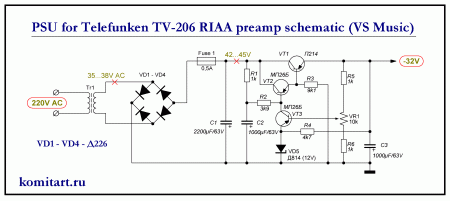

Блок питания для корректора был выносной , и собран так же на германиевых транзисторах ( в целях соблюдения аутентичности 😊). Схема ниже:

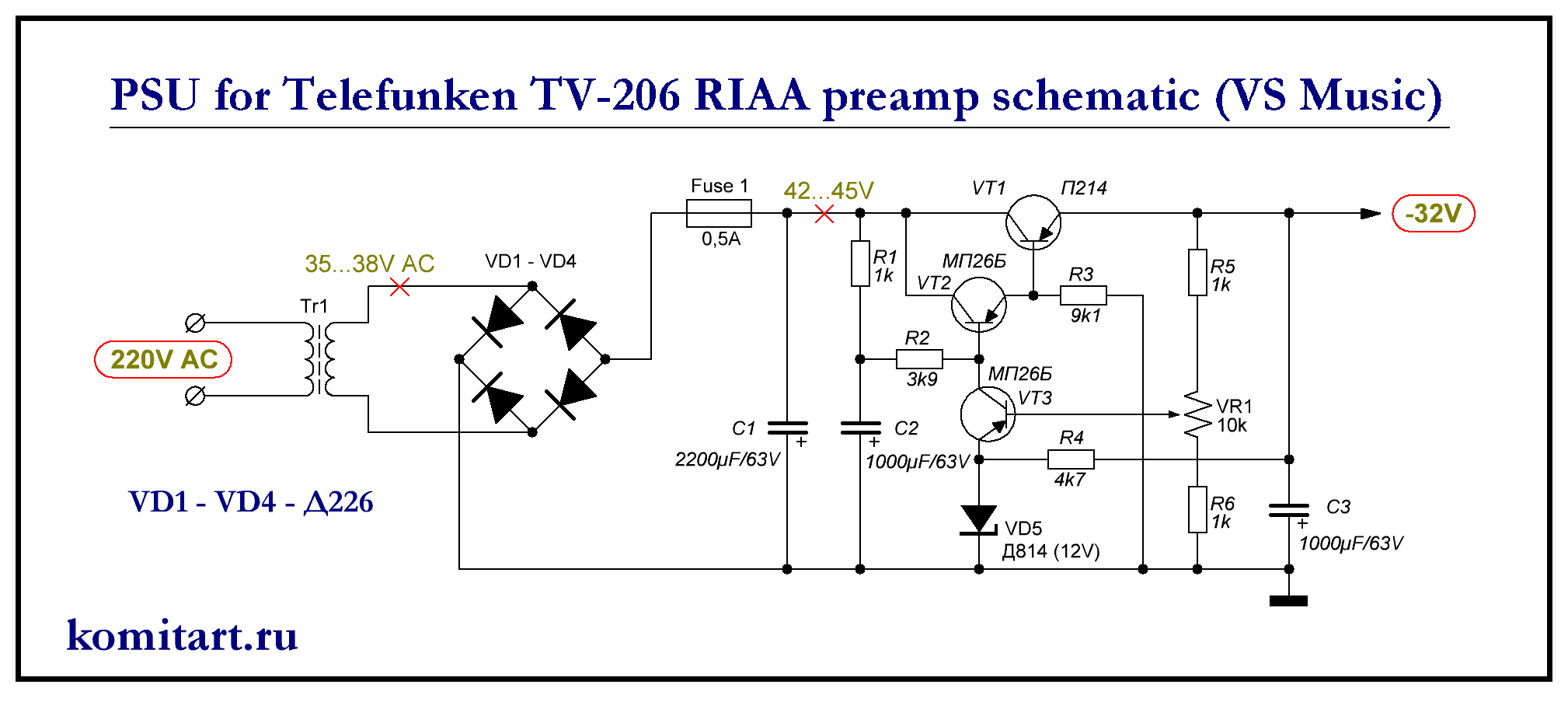

PSU for Telefunken TV-206 RIAA preamp schematic (VS Music)PSU for Telefunken TV-206 RIAA preamp schematic (VS Music)


Информация от Виктора (VS Music):

Корректор рекомендую собирать именно на импортных транзисторах . Их еще можно купить пока . Подойдут АС-122 , или АС-151 . С импортными транзисторами звук интереснее
чем на советских транзисторах . Покупайте транзисторы с запасом - у германиевых бывают токи утечки - надо иметь на всякий случай запас для подбора .
Ток потребляемый корректором - порядка 15 мА .
Насчёт фона - конечно шумы есть , они чуток больше чем у схем на кремнии, но они невелики - значительно ниже шумов непиленной пластинки любого производителя ......
Транзисторы АС-122 имеют коэф. передачи больше 200 ( у некоторых экземпляров около 300 ) . Эти транзисторы существенно лучше советских П28 ,и применялись в качестве входных транзисторов во многих усилках тех лет.
122-е транзисторы у Телека стояли с зеленой точкой . А это значит , что бэта у них была в диапазоне 85 -140 ( по справочным данным на АС-122 ) . Я применял транзисторы с синей точкой - у них бэта больше .

1 . - В некоторых схемах корректоров я не ставил конденсаторы , параллельно входу (задающие входную емкость ). Емкость самой схемы корректора имеет значение в несколько десятков пикофарад. Емкость сигнального кабеля от вертушки до входа корректора - в моих вертушках в районе 80 -100 пФ. Большинство картриджей нормально работает при такой емкости ( я пользуюсь иностранными картриджами Шур , АТ, Эмпайр , Ортофон , и т.д. ) .

2. - Транзисторы АС-122 были относительно малошумящими ( шумы от 5 до 12 дб ), и они применялись во входных каскадах фонокорректоров /магнитофонов и т.д . Смотрите даташит на 122-е . Можете применить АС-125 ( еще лучше - АС-151 , и особенно АС-150 ) . Но транзисторы АС-122/АС-125 и другие германиевые - надо подбирать по току утечки и по бэте . В оригинальных корректорах Телефункен/Дюал 60-х годов - транзисторы были подобраны .

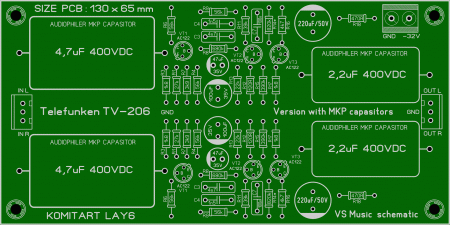

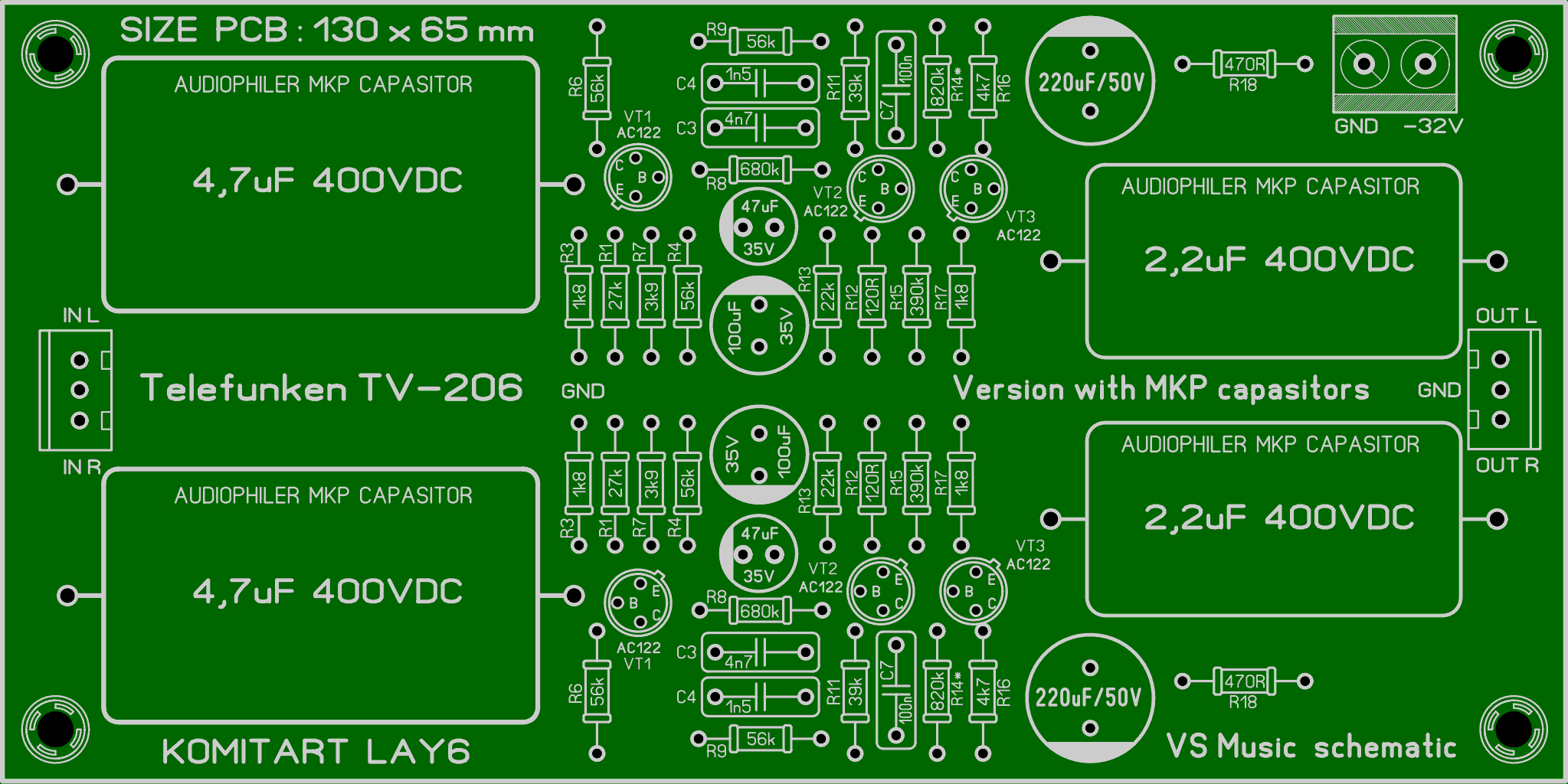

По печатной плате - изначально была нарисована плата LAY6 с применением макросов конденсаторов типа AUDIOPHILER MKP по входу и выходу корректора,


Корректор Telefunken TV-206 ver2 komitart LAY6 photoКорректор Telefunken TV-206 ver2 komitart LAY6 photo

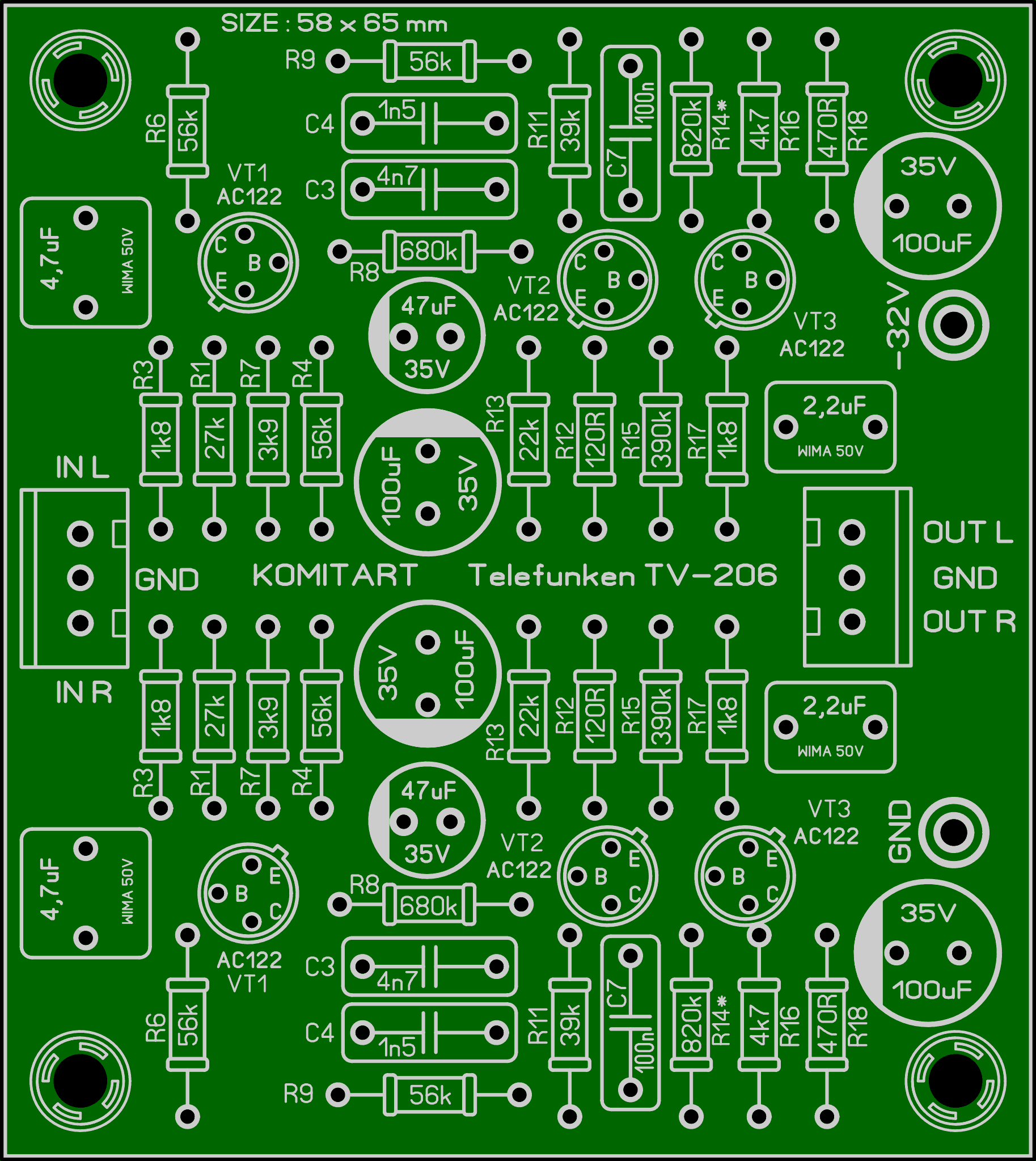

но, пообщавшись с Виктором, пришли к выводу, что нет смысла увлекаться деталями больших габаритов ( особенно на входе корректора ) - это может привести к увеличению наводок . Конденсатор больших размеров может работать , как приемная антенна . Для этого корректора вполне достаточно конденсаторов типа WIMA , EPCOS или чего-то подобного ( Вольт на 50...63 ) стандартных размеров. Далее плата была переделана с учетом этих решений, компоновка элементов на плате стала такой:

Корректор Telefunken TV-206 ver1 komitart LAY6 photoКорректор Telefunken TV-206 ver1 komitart LAY6 photo


Плата фонокорректора односторонняя, размер 58 x 65 mm.

Выше была упомянута схема блока PSU на германиевых элементах, которую Виктор применил для питания корректора, по ней была нарисована плата LAY6 формата. Я не стал предусматривать установку транзистора П213 на радиатор, думаю при такой нагрузке он и без него будет холодный, поэтому оный просто впаивается ножками в плату без проводов. Компоновка элементов на плате такая:

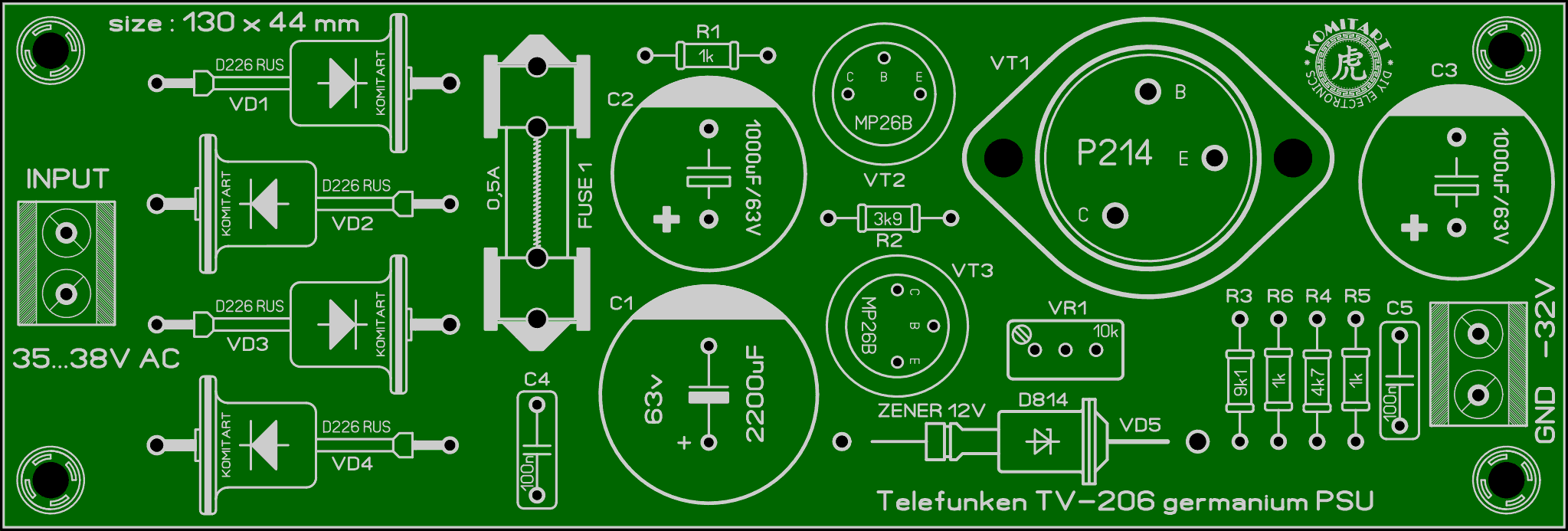

PSU for Telefunken TV-206 RIAA preamp komitart LAY6 photoPSU for Telefunken TV-206 RIAA preamp komitart LAY6 photo


Список элементов для сборки фонокорректора Telefunken TV-206 для двух каналов:

- VT1, VT2, VT3 - AC122 (AC125,AC150, AC151) - 6 шт.
- R1 - 27k / 0,25W - 2 шт.
- R3 - 1k8 / 0,25W - 2 шт.
- R4, R6, R9 - 56k / 0,25W - 6 шт.
- R7 - 3k9 / 0,25W - 2 шт.
- R8 - 680k / 0,25W - 2 шт.
- R11 - 39k / 0,25W - 2 шт.
- R12 - 120R / 0,25W - 2 шт.
- R13 - 22k / 0,25W - 2 шт.
- R14* - 820k...1M / 0,25W - 2 шт.
- R15 - 390k / 0,25W - 2 шт.
- R16 - 4k7 / 0,25W - 2 шт.
- R17 - 1k8 / 0,25W - 2 шт.
- R18 - 470R / 0,25W - 2 шт.
- C1 - 4,7uF/50V WIMA - 2 шт.
- C2 - 47uF/35V электролит - 2 шт.
- C3 - 4n7/50V (4700pF) - 2 шт.
- C4 - 1n5/50V (1500pF) - 2 шт.
- C6 - 100uF/35V электролит - 2 шт.
- C7 - 100n/50V (104) - 2 шт.
- C8 - 2,2uF/50V WIMA - 2 шт.
- Клеммник 3Pin 2,54 mm - 2 шт.


Список элементов для сборки Germanium PSU:

- VD1, VD2, VD3, VD4 - диод Д226 - 4 шт.
- VD5 - стабилитрон Д814Д (напряжение стабилизации 11,5...14 Вольт) - 1 шт.
- VT1 - П214 PNP - 1 шт.
- VT2, VT3 - МП26Б PNP - 2 шт.
- VR1 - многооборотный потенциометр 3296 10k - 1 шт.
- C1 - 2200uF / 63V электролит - 1 шт.
- C2, C3 - 1000uF / 63V электролит - 2 шт.
- C4, C5 - 100nF/63V - 2 шт.
- Fuse1 - предохранительная колодка + предохранитель 0,5А - 1 шт.
- Клеммник 2Pin 5 mm - 2 шт.


Удачной сборки. Размер архива - 2,2 Mb.
