Предварительный усилитель APEX ML3.

Apex Tone Preamp ML3Apex Tone Preamp ML3

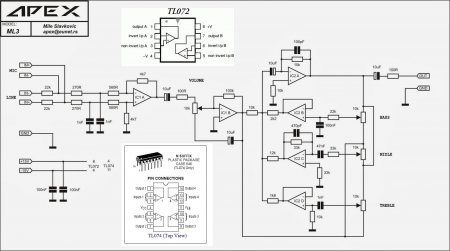

В статье рассмотрен проект предварительного усилителя APEX ML3, имеющего микрофонный и линейный входы, три полосы регулятора тембра и регулятор громкости. Пределы регулировки тембра +/-20dB. Так же может использоваться для усиления гитарного сигнала. Принципиальная схема преампа:

APEX TONE CONTROL_принципиальная схемаAPEX TONE CONTROL_принципиальная схема

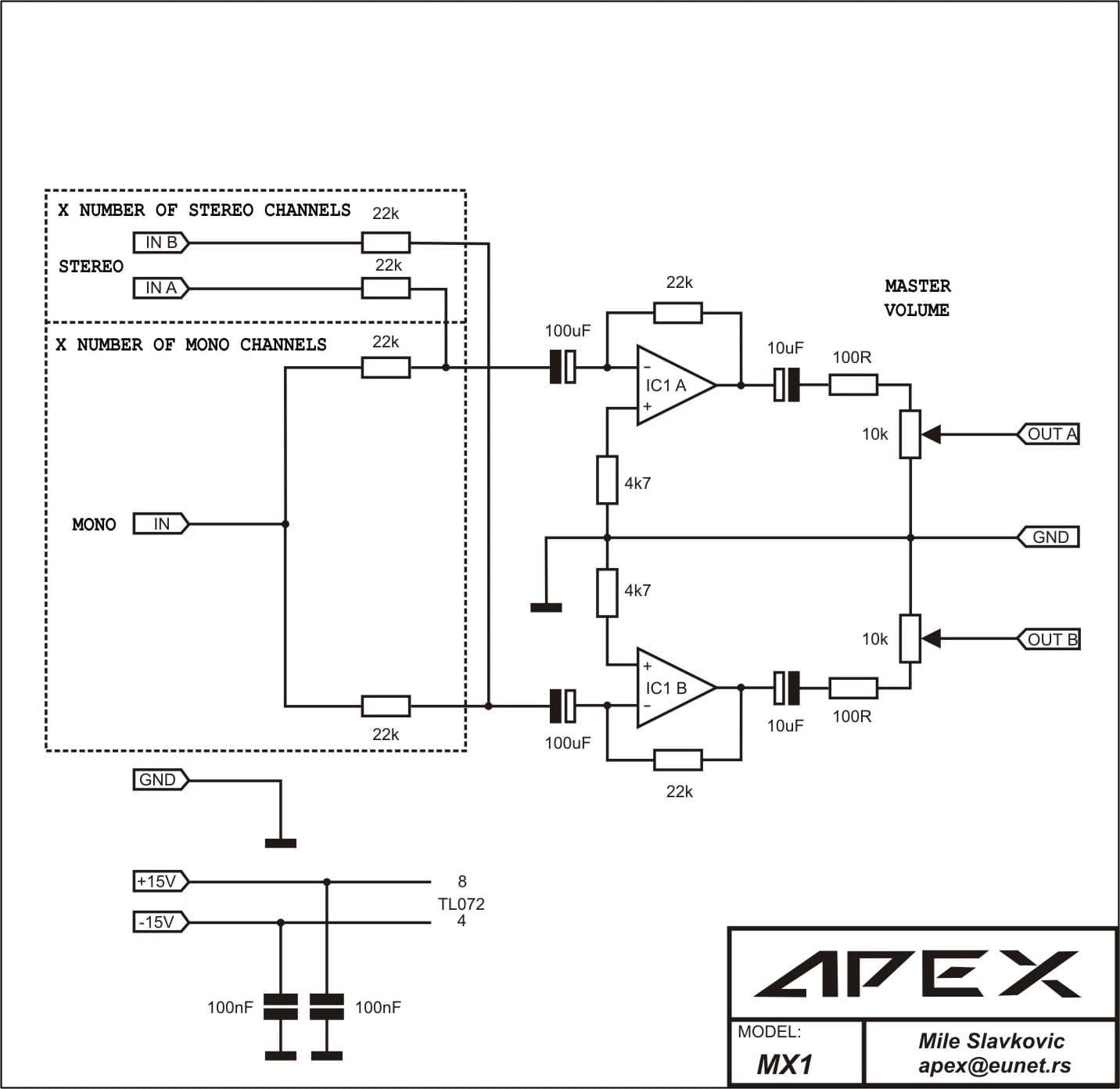

Как пишет автор Миле Славкович на форуме Diyaudio, данную схему можно взять за основу при построении моно- или стереофонического микшера, при этом собирается нужное количество каналов по вышеприведенной схеме, и дополняется еще одним каскадом с регулятором MASTER VOLUME, схема ниже:

Apex Mix schematicApex Mix schematic

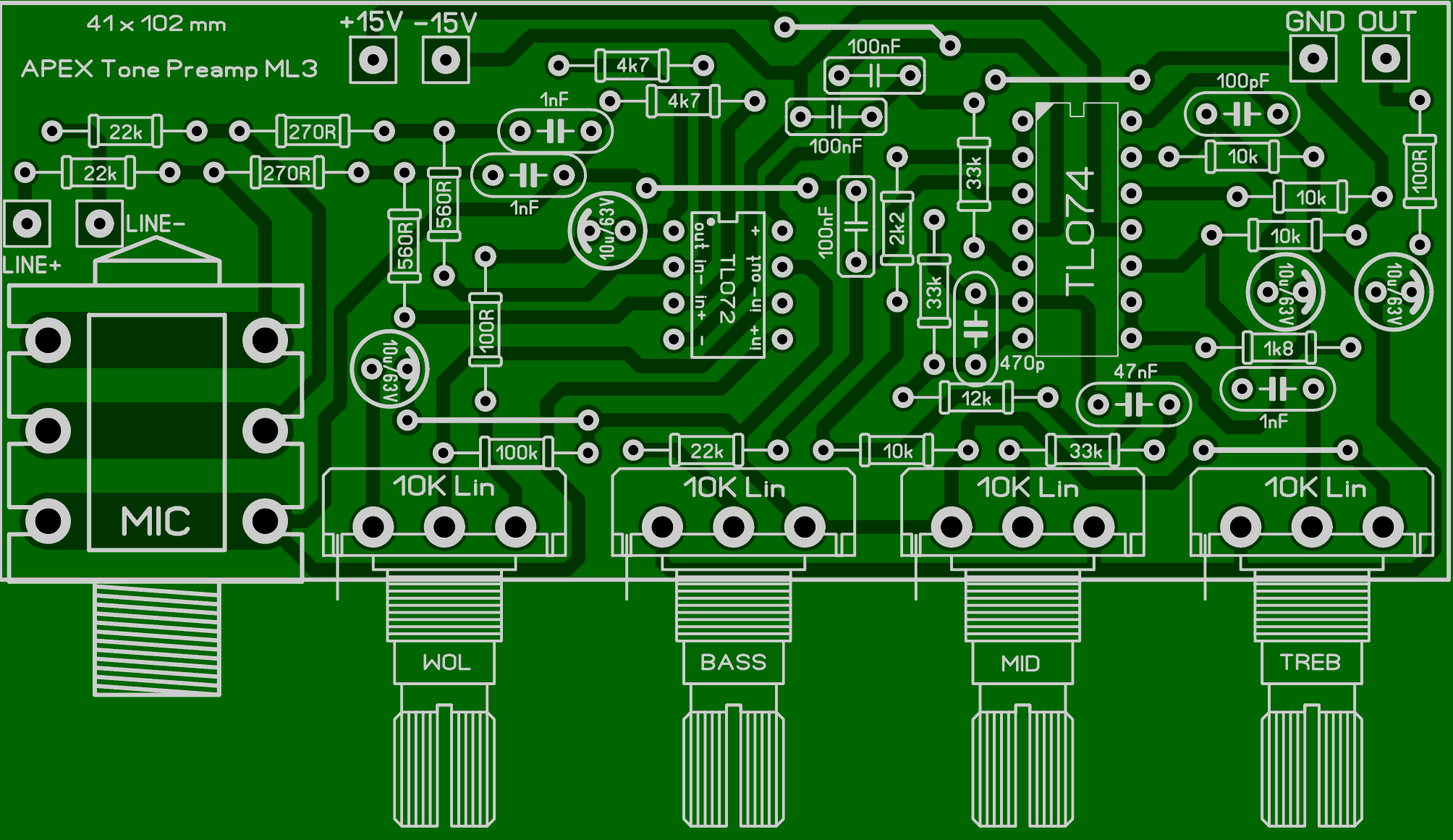

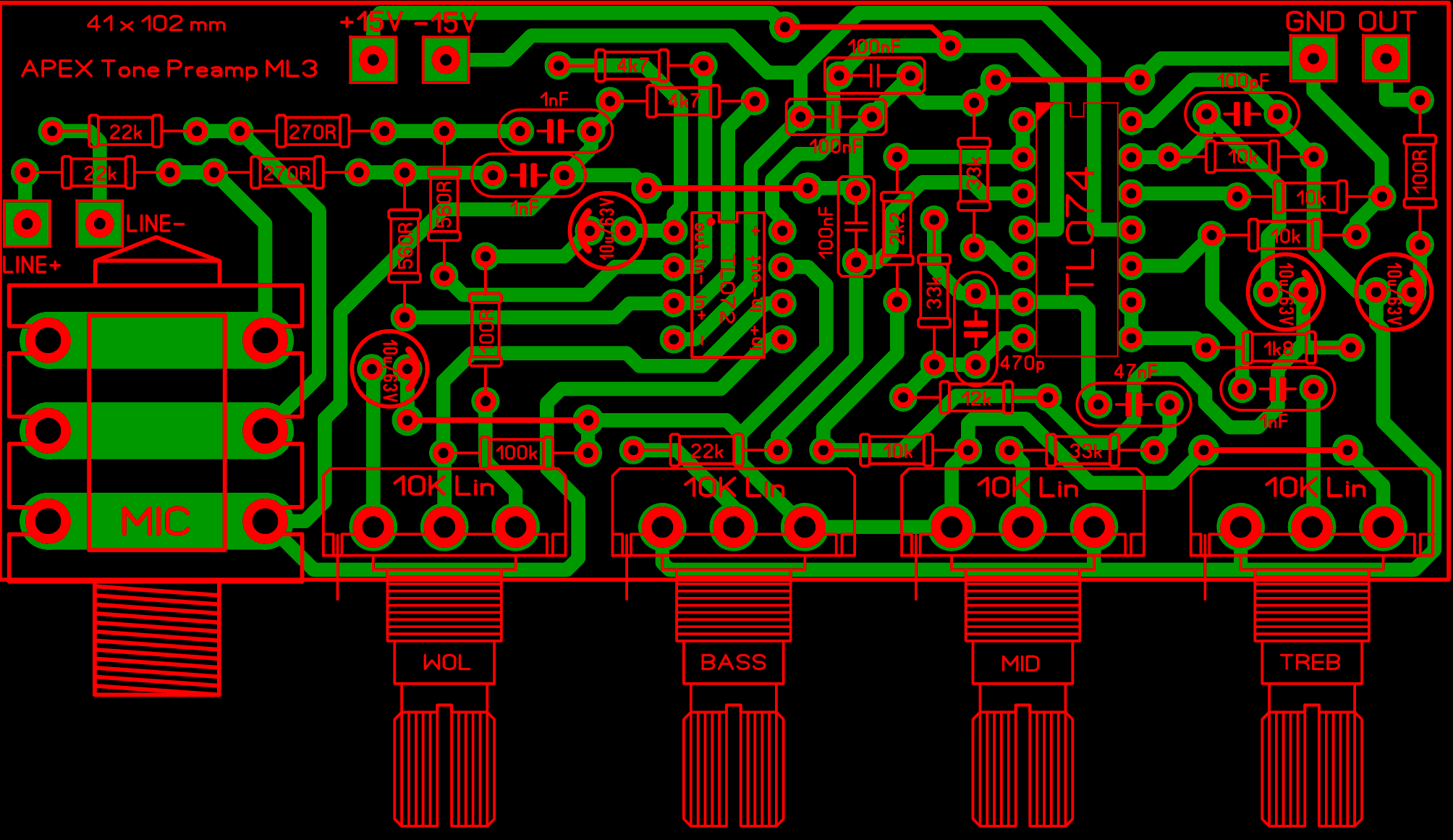

Печатная плата предварительного усилител APEX Tone Preamp ML3:

Apex Tone Preamp ML3 LAY6Apex Tone Preamp ML3 LAY6

Apex Tone Preamp ML3 LAY6 FOTOApex Tone Preamp ML3 LAY6 FOTO


Плата изготавливается на одностороннем фольгированном стеклотекстолите размером 41 x 102 mm.

Список элементов схемы APEX ML3:


Микросхемы:

• IC1 – TL072 – 1 шт.
• IC2 – TL074 – 1 шт.

Резисторы:

• 22k – 3 шт.
• 270R – 2 шт.
• 560R – 2 шт.
• 4k7 – 2 шт.
• 100R – 2 шт.
• 100k – 1 шт.
• 10k – 4 шт.
• 2k2 – 1 шт.
• 12k – 1 шт.
• 1k8 – 1 шт.
• 33k – 3 шт.

Переменные резисторы:

• 10kB (с линейной зависимостью) – 4 шт.

Конденсаторы:

• 1nF – 3 шт.
• 10mF/35(63)V электролит – 4 шт.
• 100pF – 1 шт.
• 470pF – 1 шт.
• 100nF – 3 шт.
• 47nF – 1 шт.

03.05.2023г.

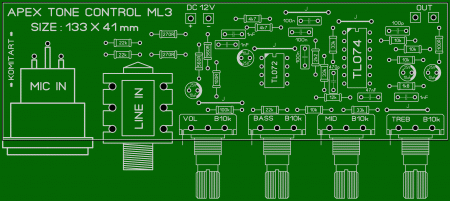

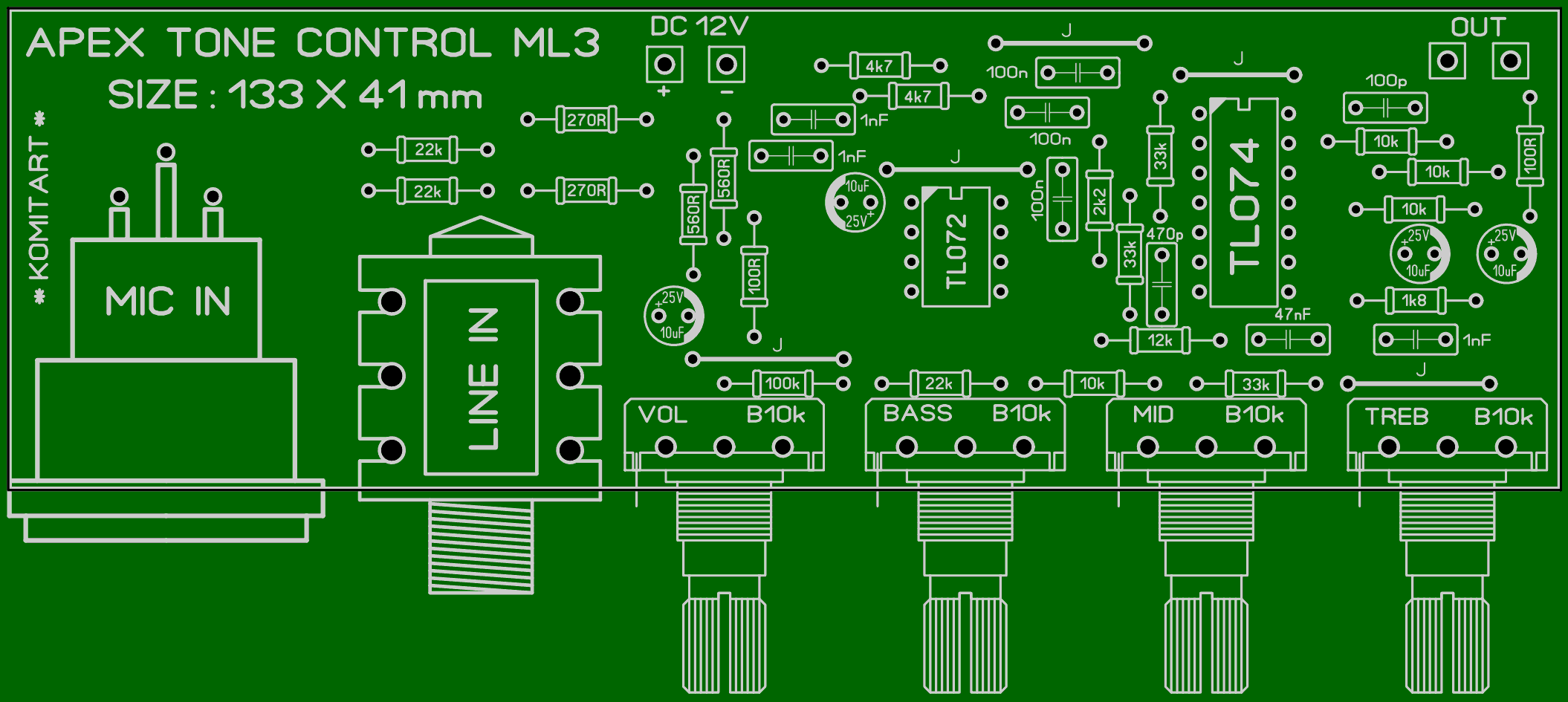

И снова приветствую вас, друзья. Я решил объединить две статьи по APEX ML3 с разными вариантами печатной платы в одну. Поясню, в первой статье был вариант с разъемом XLR для микрофонного входа и разъемом 6,3 mm для линейного входа. Второй вариант платы предусматривал наличие разъема 6,3 mm для микрофонного входа, а разъем линейного входа, установленный отдельно от платы, подключался к последней проводом. Плата LAY6 формата второго варианта показана выше, а первый вариант с XLR MIC входом выглядит так:

APEX TONE CONTROL_ML3 with LINE_LAY6_FOTOAPEX TONE CONTROL_ML3 with LINE_LAY6_FOTO


Архивы от статей объединены, оба варианта плат находятся в отдельных папках.

Удачного повторения. Размер архива с материалами по предварительному усилителю APEX ML3 – 1,6 Mb.
